串联谐振原理分析

发布日期：2023-02-18　点击：2693次

湖北四方国瑞电力控股有限公司研发生产的串联谐振可以帮助众多电力工作者更加方便的进行各类电力测试。

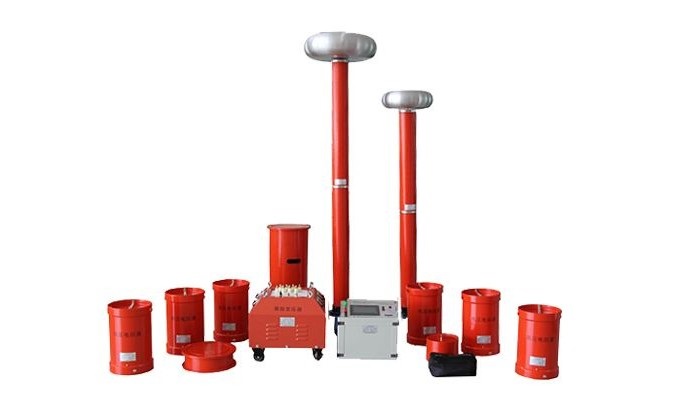

变频串联谐振试验成套装置的原理

根据串联谐振原理和励磁变压器的输出特性，对串联谐振电路进行了励磁。通过调节变频器控制器的输出频率，使电路中的电感L和测试对象C发生共振。共振电压是加到测试对象上的电压。

变频串联谐振试验成套装置的试验对象

变频串联谐振试验成套装置是现场检测交联电缆敷设和附件安装质量的最有效方法，能满足现场10kv-500kv高压交联电缆串并联电抗器交流耐压的要求。

变频串联谐振试验成套装置原理分析

在具有电阻器R、电感器L和电容器C元件的AC电路中，跨越电路的电压通常不同于当前相位，如果调整电路元件的参数（L或C）或电源频率，可以使它们同相，整个电路呈现纯电阻，当电路达到这个状态时，它被称为谐振。在谐振状态下，电路的总阻抗达到极值或近似达到极值，充分利用科学和应用技术中的共振特性，防止其危害，根据电路连接方式的不同，串联谐振和并联谐振有两种。在由电阻、电感和电容组成的串联电路中，当电容XC等于电感XL，即XC=XL中电压U和电流I的相位时，电路是相同的，电路表现为纯电阻，这种现象称为串联谐振(又称电压谐振)，当电路发生串联谐振时，电路的阻抗Z＝R2+XC-XL2= R，电路的总阻抗最小，电流将达到最大值。
