交流谐振测试系统的串联谐振和并联谐振有什么区别
发布日期：2023-02-18 点击：672次

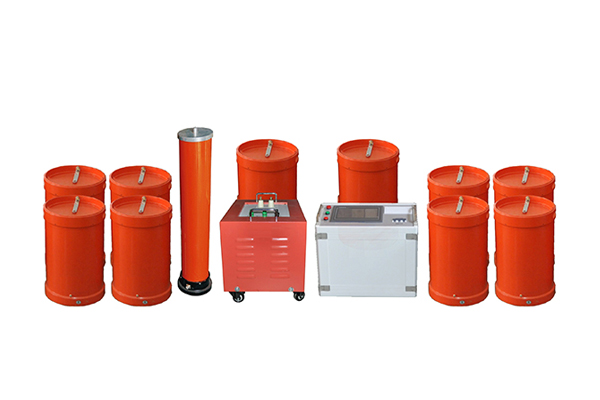

湖北四方国瑞电力控股有限公司研发生产的串联谐振可以帮助众多电力工作者更加方便的进行各类电力测试。
如何选择串联谐振装置
区别1：负载共振方式不同。
串联谐振和并联谐振的负载谐振方式可分为串联逆变器和并联逆变器两种。两种先导保持的区别在于它们对冲击电路的技术特性不同。串联逆变器串联使用L，R和C，而并联逆变器使用L，R和C并联。两种类型的负载电路也为电源提供不同的阻抗率。串联逆变器阻抗低，并联逆变器阻抗高。当串联逆变器为低阻抗时，需要电压源电源，这导致整流和滤波直流电源端，必须连接到一个大的滤波电容器。当逆变器发生故障时会导致浪涌电流变大，造成保护困难。当并联逆变器具有高阻抗时，需要由电流源供电，电流源需要在直流电源末端串起大型电抗器。但是当逆变器发生故障时，保护它更容易，因为电流受到大电抗的限制，影响不大。
区别2：输入方式和电源模式不同
串联逆变器的输入为恒压、恒压源电源，并联逆变器的输入为恒流、恒流源电源。当串联逆变器的输入电压恒定时：输出电流接近正弦波，输出电压为矩形波，导频保持电流始终为φ角，原因是晶闸管上的电流在归零后转换。当并联逆变器的输入电流恒定时：输出电流为矩形波，输出电压接近正弦波，导频保持负载电流在电压之前总是φ角，因为转换器在谐振电容器上的电压超过零之前传导。两者都在容性负载状态下工作。串联逆变器为恒定电源供电。开关时，必须保证先关后开，避免逆变器上下桥臂分流引起的电源短路。这意味着需要一些时间（t）才能关闭所有晶闸管和其他电力电子设备。引线电感从直流端到先导保持装置上产生的感电位统称为杂散电感，可能会损坏器件，因此应选择合适的器件的浪涌电压吸收电路。为了避免晶闸管因转换器电容上的高电压而受到影响，并保证连续负载电流，在关断状态下，快速二极管必须在晶闸管两端并联反转。并联逆变器是恒流电源。逆变器的晶闸管必须先打开，然后再关闭。也就是说，有必要确保所有晶闸管在转换器期间都处于导通状态。为了确保在滤波器电抗Ld上产生较大的感性电位，电流必须是连续的。由于Led足够大，即使逆变器桥臂直通，也不会造成直流电源短路。但是，流动时间过长如何会导致系统效率降低，所以要缩短ty，即降低Lk值。
