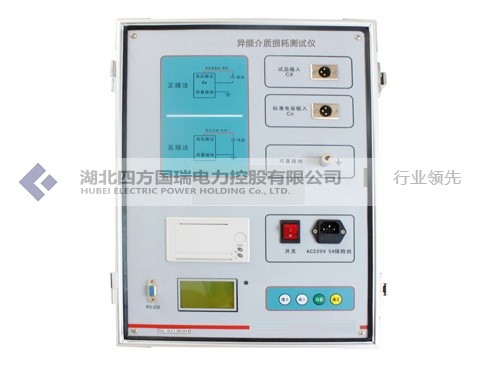

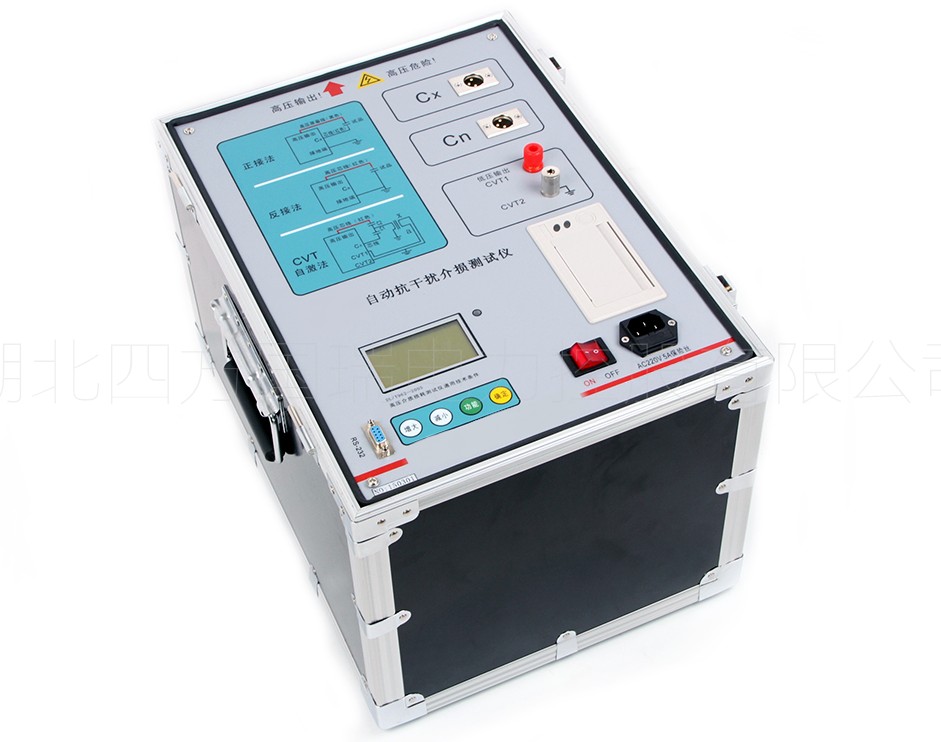

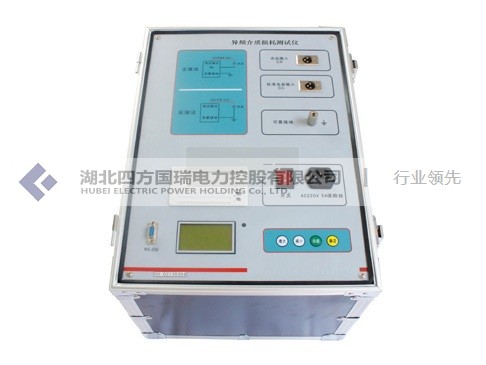

SFJS-6000C 异频抗干扰介质损耗自动测试仪

产品参数

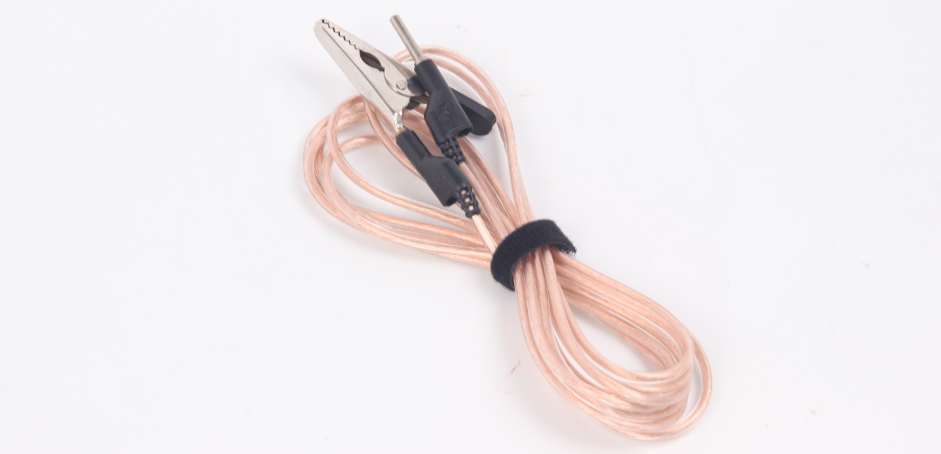

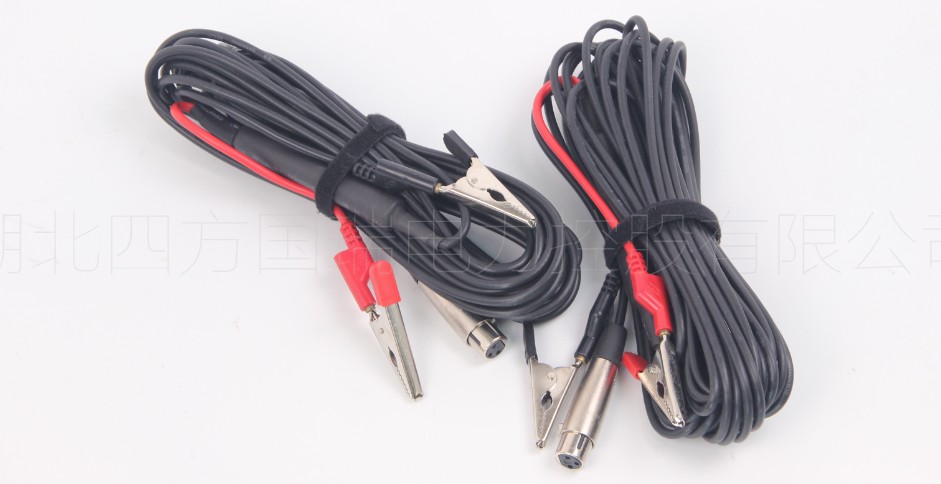

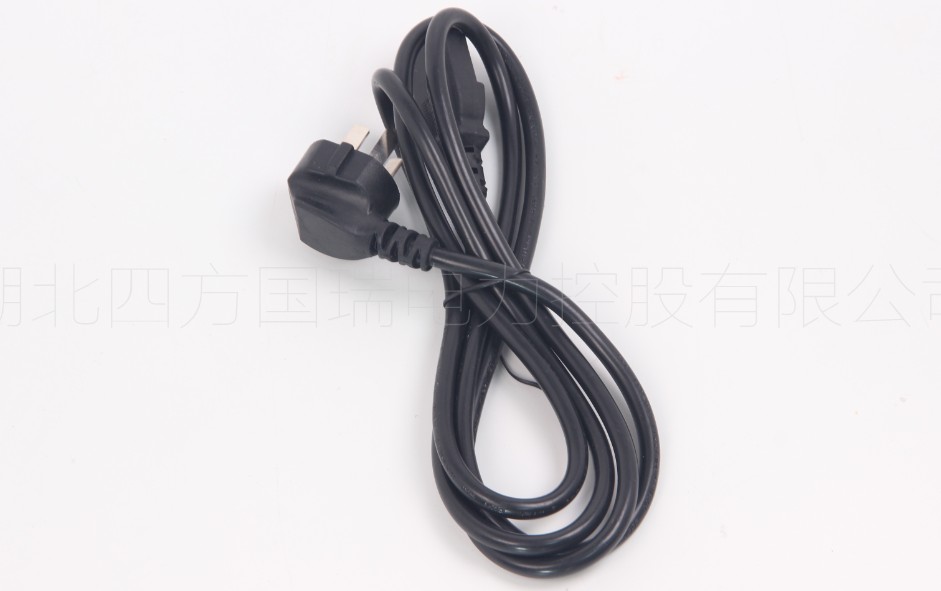

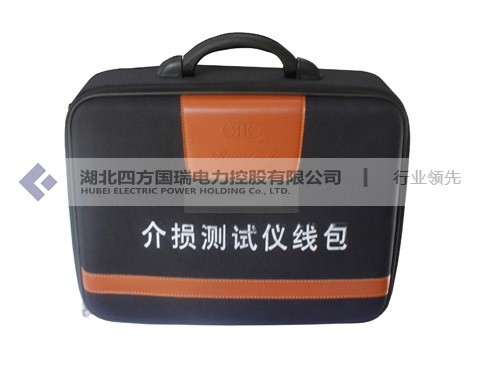

产品附件

本产品详细清单，请以说明书或代销合同为准

售后客服

保修承诺

资料下载

文件名	点击下载
SFJS-6000C 异频抗干扰介质损耗自动测试仪 说明书
SFJS-6000C 异频抗干扰介质损耗自动测试仪 检定证书	点击下载

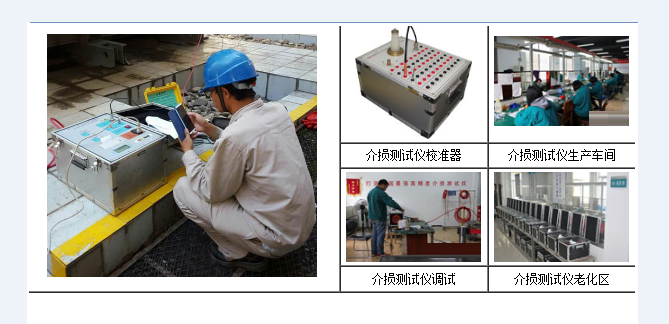

客户案例

经验库

介质损耗测试仪的产品专题

一、测量介质损耗角正切值tg 有何意义？

       介质损耗角正切值又称介质损耗因数或简称介损。测量介质损耗因数是一项灵敏度很高的试验项目，它可以发现电力设备绝缘整体受潮、劣化变质以及小体积被试设备贯通和未贯通的局部缺陷。例如：某台变压器的套管，正常tg 值为0.5％，而当受潮后tg 值为3.5％，两个数据相差7倍；而用测量绝缘电阻检测，受潮前后的数值相差不大。
       由于测量介质损耗因数对反映上述缺陷具有较高的灵敏度，所以在电工制造及电力设备交接和预防性试验中都得到了广泛的应用。变压器、发电机、断路器等电气设备的介损测试《规程》都作了规定。
二、当前国内介损测试仪的现状及技术难点？
       介损测试仪的技术发展很快，以前在电力系统广泛使用的QS1西林电桥正被智能型的介损测试仪取代，新一代的介损测试仪均内置升压设备和标准电容，并且具有操作简单、数据准确、试验结果读取方便等特征。虽然目前介损测试技术发展很快，但与国际水平相比，在很多方面仍有很大差距，差距主要表现在以下几个方面：
       （1）抗干扰能力
       由于介质损耗测试是一个灵敏度很高的项目，因此测试数据也极易受到外界电场的干扰，目前介损测试仪采取的抗干扰方法主要有：倒相法、移相法、异频法等。虽然这些方法能在一定程度下解决干扰的问题，但当外界干扰很强的情况下，仍会产生较大的偏差。
       （2）反接法的测试精度问题
       现场很多电力设备均已接地，因此必须使用反接法进行检测，但反接时，影响测试数据的因素较多，往往数据会有很大偏差，特别是当被试品容量较小（如套管），高压导线拖地测试时（有些介损测试仪所配高压导线虽能拖地使用，但对地泄漏电流较大），会严重影响测试的准确度。

三、什么是“全自动反干扰源”，与其它几种抗干扰方法相比有何特点？

       所谓“全自动反干扰源”，即仪器内部有一套检测装置，能检测到外界干扰信号的幅值和相位，将相关信息传送给CPU，CPU输出指令给“反干扰源控制装置”，该装置会在仪器内部产生一个和干扰信号幅值相同但相位相反的“反干扰信号”，与“干扰信号”叠加抵消，以达到抗干扰的目的。由于在整个测试过程，“反干扰源”自动产生，用户无需干预，我们称之为“全自动反干扰源”。

四．传统的抗干扰方法主要有倒相法、移相法、异频法等，其工作原理如何？
       1、倒相法
       将仪器工作电源正、反两次倒相测试，将两次测试结果进行分析处理，达到抗干扰目的，该方法在外界干扰很弱的情况下有一定的效果。
       2、移相法
       思路缘于“倒相法”，只是将工作电源倒相改为移相至干扰信号相位相同而达到减弱干扰影响的目的，实践表明，在干扰强烈的情况下，数据仍然偏差较大。
       3、异频法
       这是近几年来发展起来的一种方法，其基本原理是工作电源的频率不是50Hz，即与工频不同，这样采样信号为两个不同频率信号（测试电流和干扰电流）的叠加，通过模拟滤波器和数字滤波器对信号滤波，衰减工频信号，以达到抗干扰的目的，实践表明：该方法的抗干扰能力优于“倒相法”和“移相法”，但在一些特定场合下，由于干扰影响，数据仍有偏差，甚至出现负值。另外，由于其自身原理特点存在几个方面的矛盾：
       （1）频率的选择问题：频率与工频越接近，抗干扰能力越弱，但等效性越好；频率与工频越远，抗干扰能力越强，但等效性越差。
       （2）为了增强等效性，有的仪器使用了“双变频”，即可选用两种频率进行测试，比如40Hz和60Hz，但问题是两种频率测试结果不一致怎么办？只作简单的平均处理能与工频等效吗？
       （3）模拟滤波器均存在相移问题，固定的相移可由计算机补偿，但当温度等条件变化引起相移特性发生变化后，就会严重影响介损值的测试结果。

全自动抗干扰异频介损测试仪参数及注意事项

一 、概述

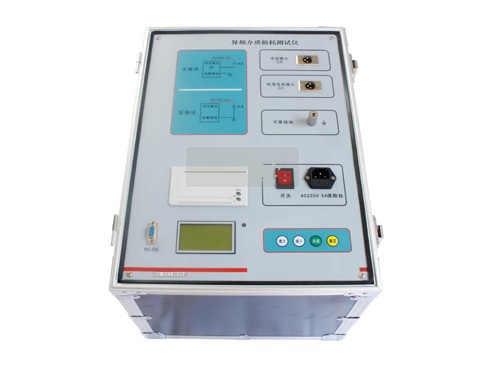

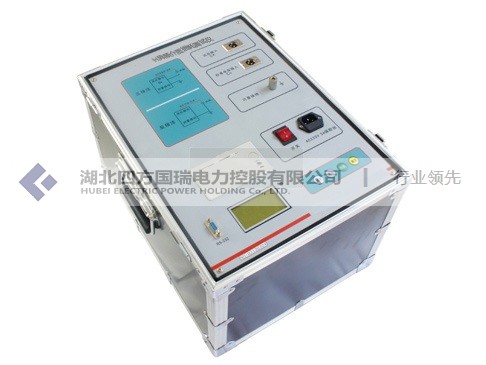

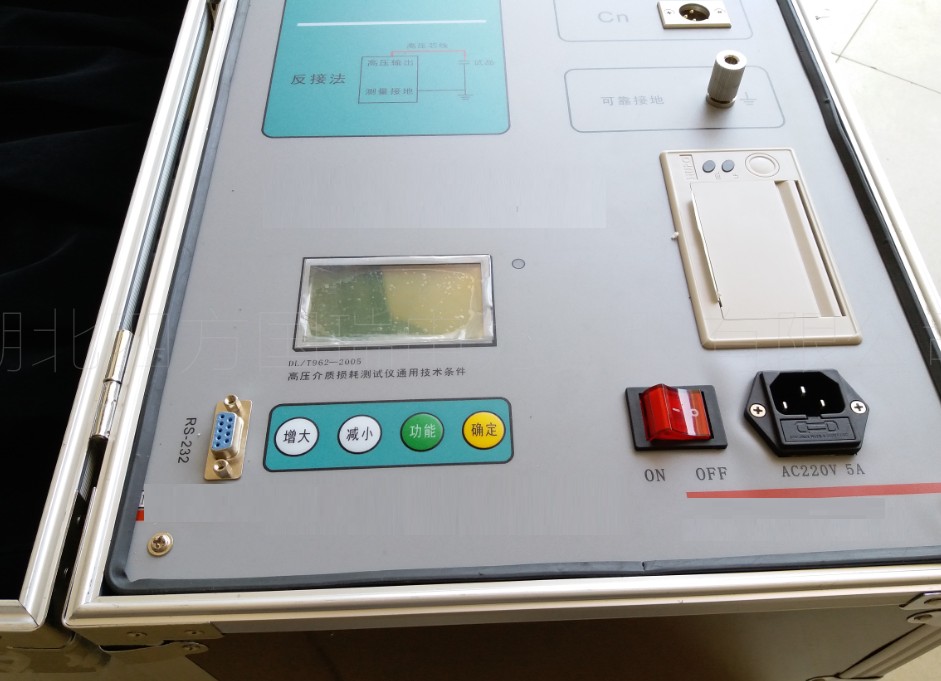

     SFJS-6000全自动抗干扰异频介损测试仪，是发电厂、变电站等现场全自动测量各种高压电力设备介损正切值及电容量的高精度仪器。由于采用了变频技术能保证在强电场干扰下准确测量。仪器在原来基础上增加了中文菜单操作功能，一次操作，微机自动完成全过程的测量。是目前最理想的介损测量设备。

       该仪器同样适用于车间、试验室、科研单位测量高压电器设备的tgδ及电容量；对绝缘油的损耗测试、更具有方便、简单、准确等优点。

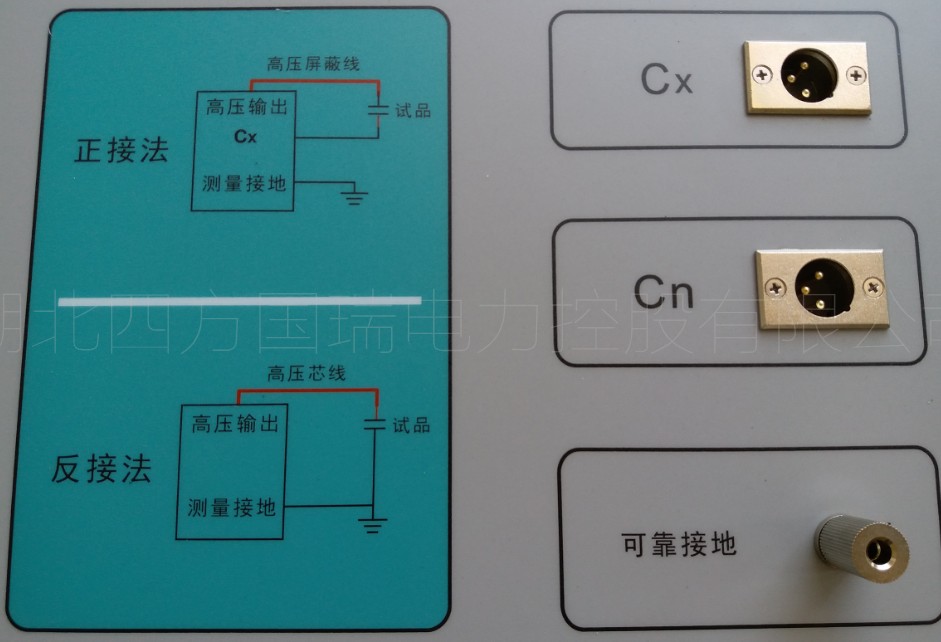

       该仪器可用正、反接线方法测量不接地或直接地的高压电器设备。

       仪器内部装备了高压升压变压器，并采取了过零合闸、防雷击等安全保护措施。试验过程中输出0.5KV～10kV不同等级的高压，操作简单、安全。

二、主要技术参数

       1. 高压输出：

       0.5～10kV，每一档增加500V，共有十档，容 量：1000VA

       2.准确度：

       tgδ: ±(读数×1.0%+0.08%)

       Cx: ±(读数×1.5%+5PF)

       3.分辨率： tgδ：0.01％ Cx：1pF

       4.测量范围： 0.1% ＜ tgδ ＜ 50%

       3PF＜ Cx ＜ 60000PF

       10KV时，Cx≤30000PF

       5KV时，Cx≤60000PF

       5.电 源： AC 220V士10％ 50士1Hz

       6.电源谐波适应能力：≤3％

       7.使用条件：-15℃－50℃ 相对湿度＜80%

       8.外型尺寸： 460（L）×335（W）×340（H）

       9.重 量： 30 kg

三、注意事项

       1．仪器尽量选择在宽畅，安全可靠的地方使用；

       2．被试设备从运行状态断开高压引线转为检修状态，并对其清扫，初步绝缘试验良好后，方可利用该仪器进行试验，以防被试设备绝缘低劣，使仪器在加压过程中损坏；

       3．根据设备的安装情况确定采用那种接线，并在相应的菜单选项中选择其接线方法；

       4．根据不同设备正确选择测试电压等级，并在相应的菜单选项中选择所需电压；

       5．测试过程中如遇危及安全的特殊情况时，可紧急关闭总电源；

       6．断开面板上电源开关，并明显断开220V试验电源，才能进行接线更改或工作结束；重复对同一试验设备进行复测时，可按下复位后，重新测量，也可以在上一次测试完成后选择重复进行；

       7．为保证测量精度，特别当小电容量试品损耗小时，一定要保证被试设备低压端（或二次端）绝缘良好，在相对湿度较小的环境中测量；

       8．在进行大电容试品实验时，仪器的接地与被试品接地，不应该在同一接地点，以防接地放电时反击电压或者流动波影响仪器的安全；

       9．仪器自带有升压装置，应注意高压引线的绝缘距离及人员安全；

       10．仪器应可靠接地，接地不好可能引起机器保护或造成危险；

       11．仪器启动后，除特殊情况外，不允许突然关断电源，以免引起过压损坏设备；

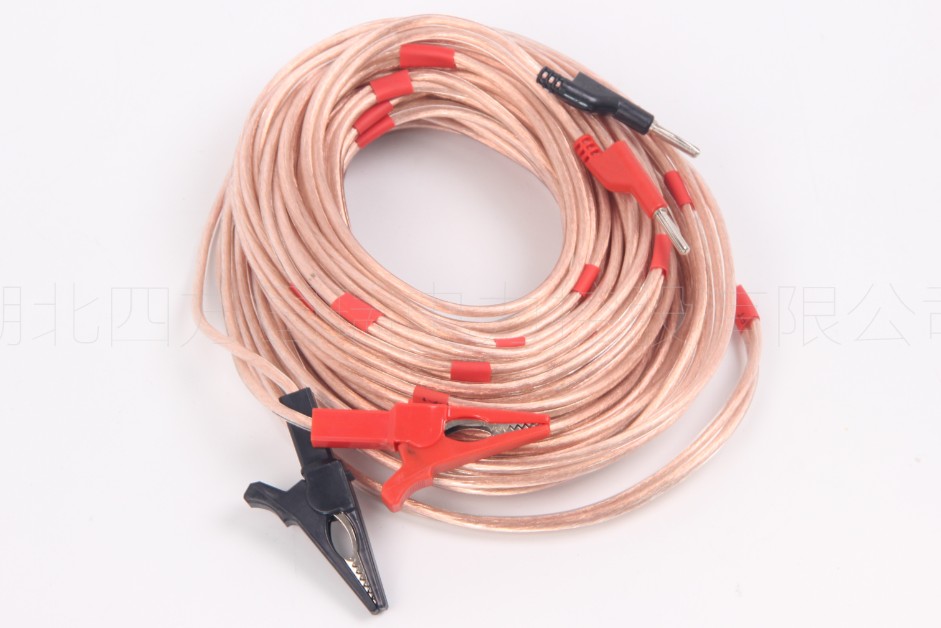

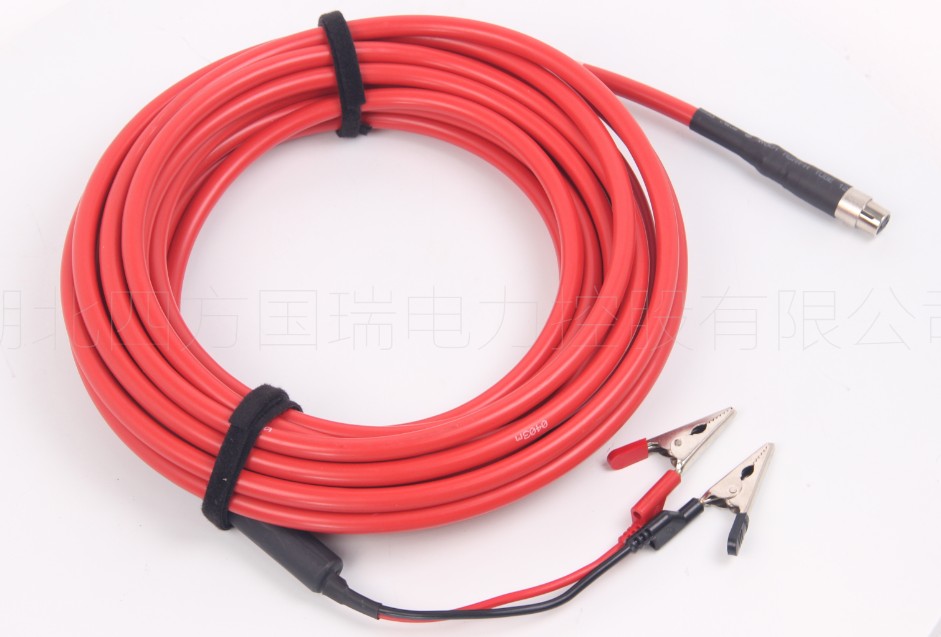

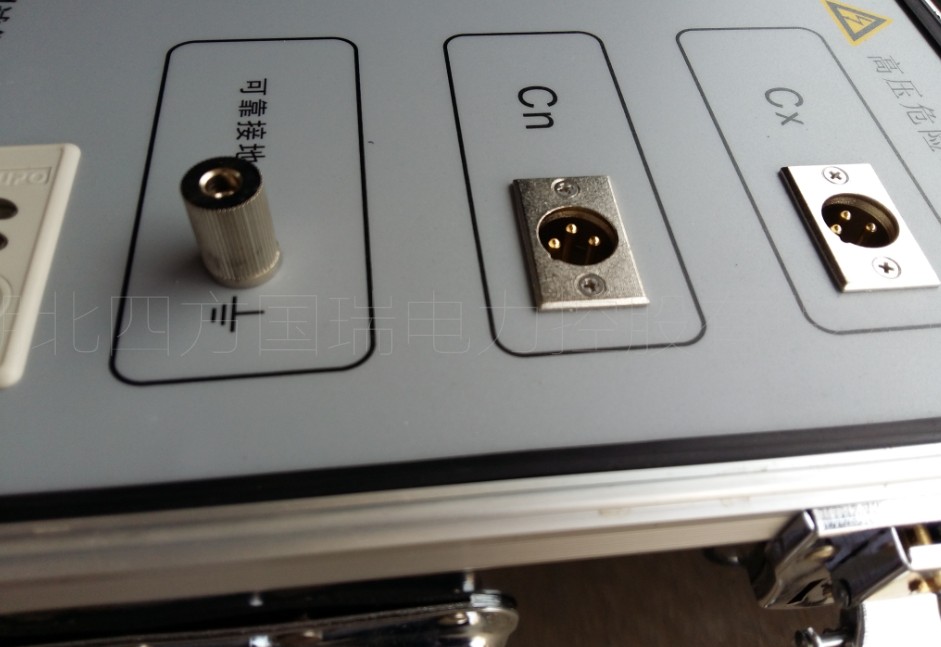

       12．仪器所配（HVx）专用高压电线虽出厂时已检测合格，但测量时仍需远离人体及低压测试线（Cx）；高压芯线与高压屏蔽线均不允许接地和测试回路的低电位部分。CX输入线的芯线和屏蔽线均不允许接触测试回路的带高压部分；

       13．仪器应注意防潮，防剧烈振动；

       14．当现场干扰较大，用工频无法得到确定结果时，应使用异频测量，其它情况应使用工频测量；

       15．当发出测量指令后，较长时间（1分钟）屏幕上不出现测量结果，有可能是试品电容太大或死机造成，重新开机后降低测量电压再测；

       16．试品短路将无法测量，仪器自动保护。机机头上方出纸口处伸出一段时，按一下按键停止走纸。打印纸允许往外拉。
