串联谐振容量验证

发布日期：2023-02-18　点击：2689次

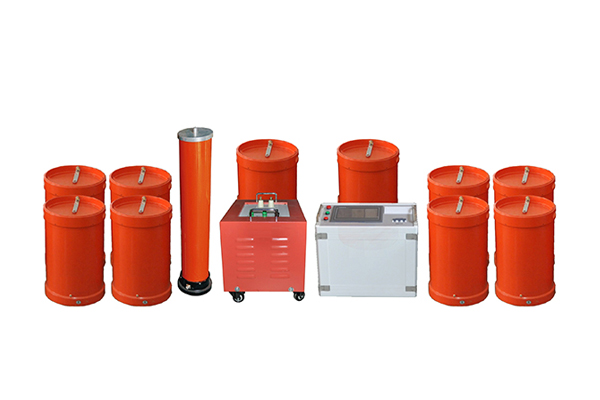

湖北四方国瑞电力控股有限公司研发生产的串联谐振可以帮助众多电力工作者更加方便的进行各类电力测试。

如何选择串联谐振装置

装置容量验证

装置容量定为75kVA，分三节电抗器，电抗器单节为25kVA/25kV/1A/110H。

验证：

1、10kV/400mm2电缆1km的交流耐压试验，电容量≤0.4213uF，试验频率30-300Hz，试验电压22kV，试验时间5min。

使用电抗器三节并联，则L=110/3=36.7H ，则：

试验频率：f=1/2π√LC=1/（2×3.14×√36.7×0.4213×10-6）=40.48Hz

试验电流：I=2πfCU试 =2π×40.48×0.4213×10-6×22×103=2.36A

2、35kV/400mm2电缆400m的交流耐压试验，电容量≤0.0858uF，试验频率30-300Hz，试验电压52kV，试验时间60min。

使用三节电抗器串联（互感系数1.2），L=110×2×1.2=264H

试验频率：f=1/2π√LC=1/（2×3.14×√264×0.0858×10-6）=33.44Hz

试验电流：I=2πfCU试 =2π×33.44×0.0858×10-6×52×103=0.94A

3、35kV/3500kVA电力变压器的交流耐压试验，电容量≤0.01uF，试验频率45-65Hz，试验电压不超过68kV，试验时间1min。

使用电抗器三节串联（互感系数1.2），则L=110×3×1.2=396H ，加补偿电容器80kV/10000pF则：

试验频率：f=1/2π√LC=1/(2×3.14×√396×0.02 ×10-6)=56.55Hz

试验电流：I=2πfCU试=2π×56.55×0.02 ×10-6×68×103=0.48A

满足实验要求。
