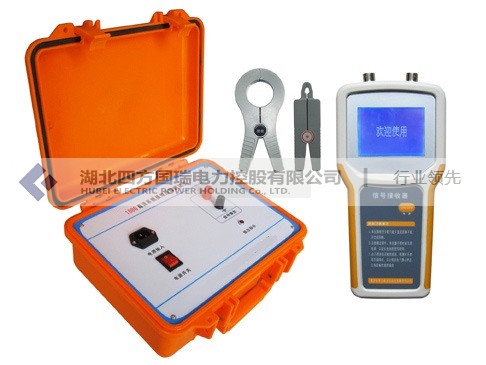

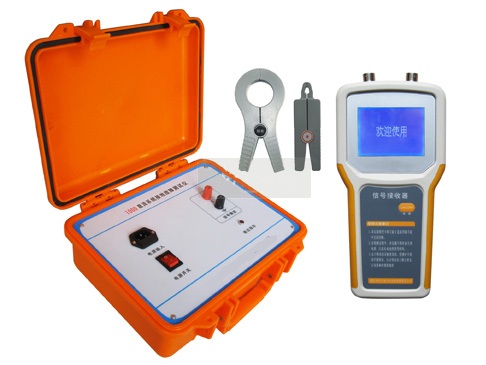

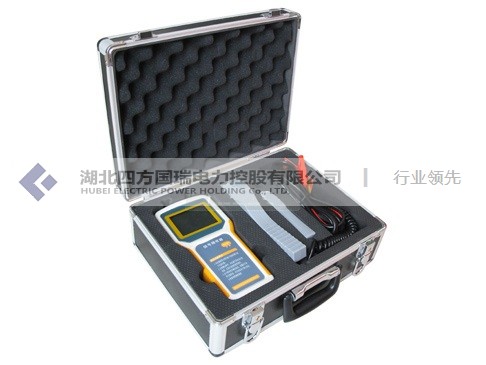

SFPDF-1000直流接地故障测试仪【厂家直供】

产品参数

产品附件

本产品详细清单，请以说明书或代销合同为准

售后客服

保修承诺

资料下载

文件名	点击下载
SFPDF-1000直流接地故障测试仪【厂家直供】 说明书
SFPDF-1000直流接地故障测试仪【厂家直供】 检定证书	点击下载

经验库

直流系统故障测试仪的注意事项

       湖北四方国瑞电力研制的直流系统故障测试仪的注意事项如下：
        1、由于装置是精密仪器，在运输、使用和存放时要小心轻放，各部件要防止摔、跌等强烈震动。
        2、信号源应加在故障母线和地上。
        3、本仪器钳型卡钳只能卡直流回路不能卡交流回路。
        4、当各个支路都无明显接地时，应注意接地点是否在供电部分，例如蓄电池、充电机等部位。
        5、在检测过程中，钳表和信号接收器不用时请关闭电源，以延长电池的使用时间。
        6、信号接收器电量不足时，应及时更换电池，以提高检测的准确性。
由于钳表的灵敏度很高，检测时不要用手握钳表，应让钳表处于静止状态，以免影响检测准确度。

直流系统接地故障测试仪的功能优势

        直流系统接地故障测试仪是新一代测试仪。它能够适用于任何电压等级的直流系统，配备了高精度的检测钳表，通过对多种信号的高效处理大大提高了检测范围与抗干扰能力；采用了优秀的算法和先进的模糊控制计算理论，将被检测绝缘支路的优势程度以数值的形式表示出来，充分体现了人工智能的优越性；对于接地点位置的断定，它们更是拥有准确的判断力，每次检测都能够指出接地点位置及方向。
        本装置以系统安全为首要前提，按行业标准的最高要求，以可靠的低频信号方式进行检测，并在现场进行了大量的实际应用，对系统无任何影响。
        发电厂、变电站的直流系统为控制、保护、信号和自动装置提供电源，直流系统的安全连续运行对保证发供电有着极大的重要性。由于直流系统为浮空制的不接地系统，如果发生两点接地，就可能引起上述装置误动、拒动，从而造成重大事故。因此当发生一点接地时，就应在保证直流系统正常供电的同时准确迅速地探测出接地点，排除接地故障，从而避免两点接地可能带来的危害。
        本仪器用于在不断电情况下查找发电厂、变电站直流系统接地点的准确位置。各种类型的接地故障，均能迅速地查找出接地点，准确率达到100％。
       武汉中试研制的直流系统接地故障测试仪与国内外同类型的仪器相比具有以下优点：
        1、使用简单。本仪器只需打开电源开关就可直接使用，无需别的按键操作。
        2、安全可靠。本仪器无需停浮充电机及其它一切电源，对直流系统没有任何影响。
        3、适用电压等级多。直流系统220V、110V、48V、24V都可以使用。
        4、适用范围广。任何类型电厂、变电站、煤矿、化工厂等供电部门都可使用。
        5、携带方便，信号接收器自带电池，无需外接电源，可以随身携带到任何地方查找接地点。
        6、直流系统不断电查找接地点，不影响系统正常工作。
        7、抗干扰能力强，克服了系统分布电容的影响。
        8、智能化充电管理，减少充电时间，延长电池寿命。

直流系统接地故障探测仪工作原理和功能特点

       直流系统接地故障探测仪工作原理

       1. 应用创新的超低频信号注入和接收技术，极大地提高了抗系统分布电容影响的能力。

       2. 运用精密波形分析法，提高了信噪比和电流测试的分辨率，抗干扰能力强。

       3. 采用隔离程控恒流源向系统注入小电流信号，保证了测试的安全性和可控性。

       以上技术的使用有效地解决了高阻接地、交流串直流接地、低阻接地、瞬间接地、脉冲干扰、环路接地，单点多点接地等问题。

       直流系统接地故障探测仪功能特点

       1. 直流系统无需停电，即可在线测试系统接地故障，提高系统运行的安全性。

       2. 信号发生器具有交流串入检测功能，防止因交流串入造成仪器损坏。

       3. 信号发生器工作电源支持直流和交流两种供电方式，直流供电时无需外接交流电源，直接从系统取电，接线简单、方便。

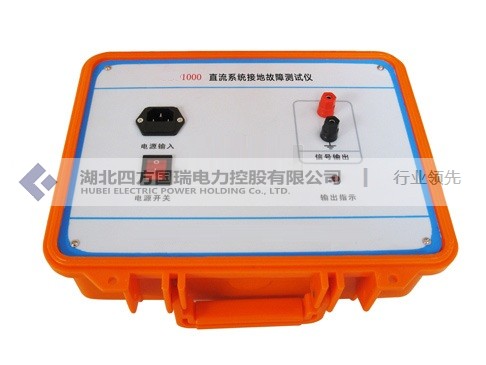

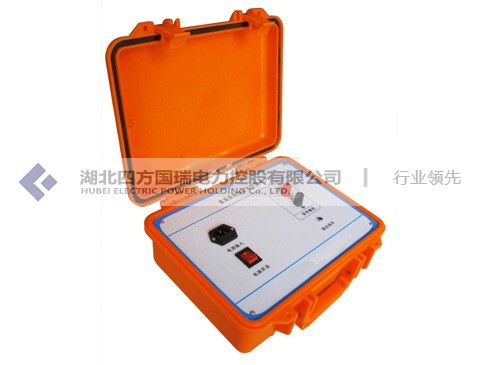

       信号发生器

       ① 自动检测直流系统电压。对220V、110V、48V、24V不同电压的直流系统自动调整仪器输出电压。

       ② 能测量直流系统正、负母线对地电压、接地电阻、对地分布电容和平衡电阻的数值，自动计算出输出信号的最佳频率。

       ③ 5种发射频率自动适应或人工选择。

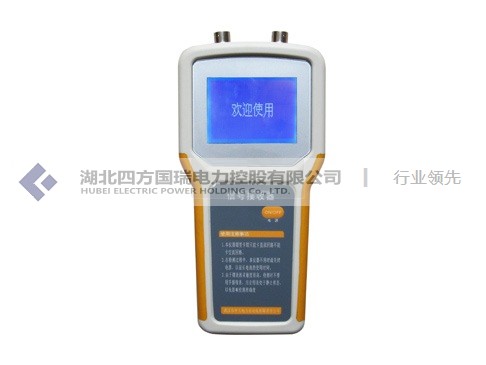

       探测仪

       ①智能化程度高，自动判断接地状态，显示泄漏电流的数值和百分比，在整定范围内自动发出声音和文字告警信号。

       ②具有电流方向指示功能，能检测环路接地故障。

       ③能显示接地电流的波形，通过观察波形判断接地状态，克服了系统分布电容的影响。

       ④采用数字信号处理技术，提高了测试灵敏度，可探测高达200K绝缘不良故障。

       ⑤欠压指示功能：电池欠压时仪器自动提示。

       ⑥自动关机功能：60分钟内无操作或电池欠压至一定程度能够自动关机。

直流系统两点接地可能带来的危害

       发电厂、变电站的直流系统为控制、保护、信号和自动装置提供电源，直流系统的安全连续运行对保证发供电有着极大的重要性。由于直流系统为浮空制的不接地系统，如果发生两点接地，就可能引起上述装置误动、拒动，从而造成重大事故。因此当发生一点接地时，就应在保证直流系统正常供电的同时准确迅速地探测出接地点，排除接地故障，从而避免两点接地可能带来的危害。

       (1)正接地可能导致断路器误跳闸由于断路器跳闸线圈均接负极电源，故当发生正接地时可能导致断路的跳闸，如图所示，当图中的A点和B点同时接地，相当时A、B两点通过大地连起来，中间继电器KM必然动作造成断路器的跳闸。同理，当图中的A点和C点同时接地，和图中的A点、D点同时接地均可能造成断路的跳闸。

       (2)负接地可能导致断路器的拒跳闸:如图所示，当图中的B点、E点同时接地，这B、E点通过地连通后，将中间继电器KM短接，此时如果系统发生事故，保护动作，由于中间继电器KM被短接，KM不动作，断路器不会跳开，产生拒动，使事故越级扩大。从以上分析看出，直流系统如果仅仅是一点接地，对二次回路不会造成事故，如果有两点接地，就可能发生断路器误动或拒动。就动作的实际情况看，当直流系统监测回路发出预告信号报警，显示该系统接地，可以断定，直流系统的接地故障已经造成了断路器可能发生误跳或拒跳的事故隐患，应立即排除。

       (3)接地分类:由于直流系统网络连接比较复杂，其接地情况归纳起来有以下种种：按接地极性分为正接地和负接地；按接地种类可分为直接接地，亦称金属接地或全接地和间接接地，亦称非金属接地或半接地；按接地的情况可分为单点接地、多点接地、环路接地和绝缘降低或称片接地。
