接地、绝缘电阻测试仪器   |  打印此页

SFDT-10A接地引下线导通测试仪【厂家直供】

  • 适用于电力部门工程试验中电力设备与地网的连接部分的导通性检测
  • 参考标准: DL/T911-2004
    • 最新电源技术,输出10A电流,连续工作,有效击穿触头氧化膜,良好的测试结果
    • 采用高精度电阻、使用军品接插件增强了抗振性能
    • 采用便携式设计,体积小、重量轻


  • ㊣ 湖北大型电力试验设备生产基地
  • ㊣ 始于1986年,30多年生产制造经验,只专注电力试验设备领域,品质更有保障

  • 产品咨询、购买、维护服务,欢迎致电 027-61903638 联系我们
  • 简介
  • 参数
  • 附件
  • 保修
  • 说明书/证书
  • 经验库

产品简介

接地装置的电气完整性是指接地装置中应该接地各种电气设备之间,接地装置的各部分及与各设备之间的电气连接性,即直流电阻值,也称为电气导通性。电力设备的接地引下线与地网的可靠、有效连接是设备安全运行的根本保障。接地引下线是电力设备与地网的连接部分,在电力设备的长时间运行过程中,连接处有可能因受潮等因素影响,出现节点锈蚀、甚至断裂等现象,导致接地引下线与主接地网连接点电阻增大,从而不能满足电力规程的要求,使设备在运行中存在不安全隐患,严重时会造成设备失地运行。接地装置的地下接地极及其连接部分也可能出现锈蚀、甚至断裂现象。因此,定期对接地装置进行电气完整性测试是很有必要的。
    电力行业标准DL/T475-2006《接地装置特性参数测量导则》规定电气导通性应选用专门的仪器进行测量,仪器分辨率为1mΩ,准确度不低于1.0级。我公司依据此标准研制的SFDT-10A接地引下线导通测试仪是一种自动化程度很高的便携式测试仪,专门用于接地装置的电气完整性测试,其各项技术指标均达到或优于相关标准要求。该接地引下线导通测试仪操作简单方便、精度高、测试速度快,复测性好、读数直观,是符合规程要求的理想的专用仪器,大大方便了试验项目的开展,提高了工作效率。

产品特征

1、电源技术:采用最新电源技术,输出10A电流,能长时间连续工作,克服了脉冲式电源瞬间电流的弊端,可以有效的击穿触头氧化膜,得到良好的测试结果;
2、抗干扰能力强:本接地引下线导通测试仪在严重干扰条件下,液晶屏最后一位数据能稳定在±1个字范围内,读数稳定,重复性好;
3、使用寿命长:全部采用高精度电阻,有效的消除环境温度对测量结果的影响,同时军品接插件的使用增强了抗振性能;
4、操作简单:只需按下测量键即可得到测量结果。测量结果采用LCD液晶背光显示,读数直观,重复性好;
5、携带方便:采用便携式设计,体积小、重量轻。面板与机箱成一体结构,具有很好的抗震性。

产品别称

接地引下线测试仪、接地引下线导通测试仪

产品参数

测量范围 1~1999mΩ
分 辨 率 1mΩ
测试电流 DC1A、2A、5A、10A四个固定电流档位
测量精度 ±(0.5%+2d)
测量半径 50米
显示方式 LCD背光显示
工作方式 连续
工作电源 AC220V±10%、50Hz
工作环境 温度 -10℃~40℃
湿度 ≤80%RH
相对湿度 ≤80%
体积 300×270×200mm3
重量 5kg(不含附件)

产品附件

本产品详细清单,请以说明书或代销合同为准

名称 说明 数量
仪器主机 / 1台

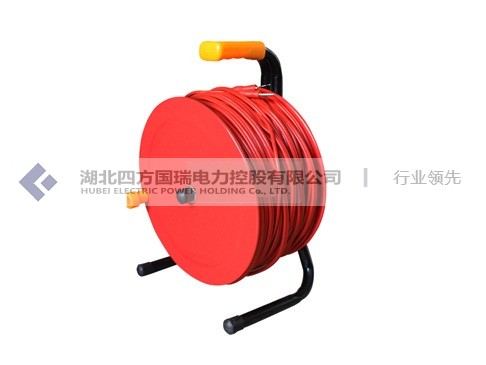

测试线 (包括46m红线和4m黑线) 1套
电源线 / 1根
接地线 / 1根

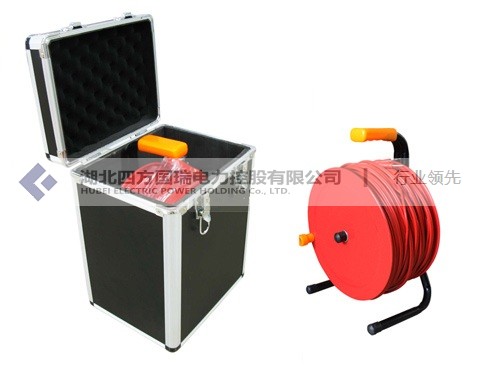

附件箱 / 1个
保险管 / 2只
说明书 / 1本
检验报告 / 1份
合格证 / 1张



售后客服


★★★★★ 客服服务中心:027-61903638,我们将尽快安排电力工程师为您及时解答!

保修承诺


三年质保,一年包换,六个月包退,一个月试用

同时配套一站式的全面服务,公司会为每一个客户提供免费的专业技术服务和现场指导工作,公司拥有一组完善的客服系统,为客户提供一对一的售前、售中、售后三大服务环节,为每一位客户免除后顾之忧,树立公司以客户为中心的精神。

在湖北四方国瑞电力控股有限公司长达近30年的不懈努力与坚持以品质为核心理念运行中,如今,产品品质保障已经成为电力预防性试验行业独有不可复制的核心竞争优势,在市场上已经树立良好的口碑形象。除了把控好产品的卓越品质以外,同时也离不开专业、经验丰富的电力团队。

用户至上和诚信为本是我们的服务宗旨,而质量是四方国瑞生命的保证,实现三年保修/一年包换/六个月包退/一个月试用/终身维护的服务承诺,正是验证了公司对产品质量的信心所在,而信心的来源,正是因为我们拥有优厚的产品质量!

资料下载


文件名 点击下载
SFDT-10A接地引下线导通测试仪【厂家直供】 说明书
SFDT-10A接地引下线导通测试仪【厂家直供】 检定证书 点击下载


           索取资料方式>   客服QQ :3173906661    人工客服:027-61903638   技术部:13871319625  邮箱:SFDL1996@163.com

经验库



接地引下线导通测试仪的故障现象及排除

        湖北四方国瑞电力研制的接地引下线导通电阻测试仪的故障现象及排除方法如下:
        1
、故障现象:开机后无反应,液晶屏无显示

故障排除:检查有无交流电源;

检查电源电缆;

检查保险管底座内的保险管是否烧断;
        2
、故障现象:测试时电阻值显示明显偏大或显示为1(超量程)

故障排除:检查被测电阻值是否太大;

检查电压输入线是否接在电流输出线的内侧;

检查电压输出线有没有接好,被测件接头是否被氧化。

接地引下线导通测试仪的性能特点

        接地装置的电气完整性是指接地装置中应该接地各种电气设备之间,接地装置的各部分及与各设备之间的电气连接性,即直流电阻值,也称为电气导通性。电力设备的接地引下线与地网的可靠、有效连接是设备安全运行的根本保障。接地引下线是电力设备与地网的连接部分,在电力设备的长时间运行过程中,连接处有可能因受潮等因素影响,出现节点锈蚀、甚至断裂等现象,导致接地引下线与主接地网连接点电阻增大,从而不能满足电力规程的要求,使设备在运行中存在不安全隐患,严重时会造成设备失地运行。接地装置的地下接地极及其连接部分也可能出现锈蚀、甚至断裂现象。因此,定期对接地装置进行电气完整性测试是很有必要的。

电力行业标准DL/T475-2006《接地装置特性参数测量导则》规定电气导通性应选用专门的仪器进行测量,仪器分辨率为1mΩ,准确度不低于1.0级。我公司依据此标准研制的ZSDT-10A接地引下线导通测试仪是一种自动化程度很高的便携式测试仪, 专门用于接地装置的电气完整性测试,其各项技术指标均达到或优于相关标准要求。仪器操作简单方便、精度高、测试速度快,复测性好、读数直观,是符合规程要求的理想的专用仪器,大大方便了试验项目的开展,提高了工作效率。
        SFDT-10A接地引下线导通测试仪
适用于适用于电力设备接地引下线与接地网(或相邻设备)之间导通电阻值的测量,同样适用于低阻值电阻的测量。
湖北四方国瑞电力研制的接地引下线导通测试仪的性能特点如下:
        1
、电源技术:采用最新电源技术,输出10A电流,能长时间连续工作,克服了脉冲式电源瞬间电流的弊端,可以有效的击穿触头氧化膜,得到良好的测试结果。
        2
、抗干扰能力强:在严重干扰条件下,液晶屏最后一位数据能稳定在±1个字范围内,读数稳定,重复性好。
        3
、使用寿命长:全部采用高精度电阻,有效的消除环境温度对测量结果的影响,同时军品接插件的使用增强了抗振性能。
        4
、操作简单:只需按下测量键即可得到测量结果。测量结果采用LCD液晶背光显示,读数直观,重复性好。
        5
、携带方便:采用便携式设计,体积小、重量轻。面板与机箱成一体结构,具有很好的抗震性。
