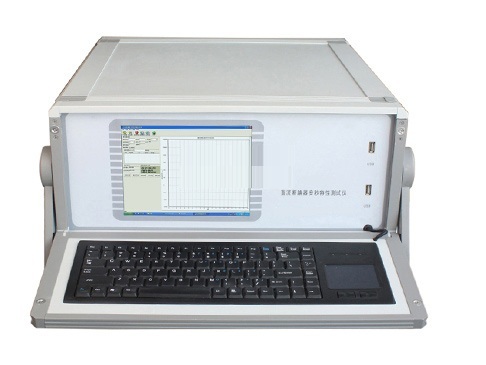

SFAS-500A直流断路器安秒特性测试仪【厂家直供】

  • 满足直流断路器的超载和短路特性测试、避免直流配电网络出现越级跳闸
  • 参考标准:GB50150-2006,DL/T849.6-2004
    • 高性能工控机,Windows XP操作系统,实时显示各项参数曲线图及数值
    • 键盘、触摸板输入(可外接USB鼠标),5.7寸TFT真彩液晶屏显示
    • 开关恒流控制技术,新型功率器件,1A~500A自主设定恒流输出


  • ㊣ 湖北大型电力试验设备生产基地
  • ㊣ 始于1986年,30多年生产制造经验,只专注电力试验设备领域,品质更有保障

  • 产品咨询、购买、维护服务,欢迎致电 027-61903638 联系我们
  • 简介
  • 参数
  • 附件
  • 保修
  • 说明书/证书
  • 经验库

产品简介

随着国民经济的飞速发展,民用和工业用电量的急剧增大,保障国家电网的安全运行工作越来越重要,在电力系统中,直流电源系统作为继电保护、自动装置、控制操作回路、灯光音响信号及事故照明等电源之用。
目前国内进行直流断路器安秒特性检测的机构和生产厂家用于直流空开安秒特性检测的设备均为固定设备,如固定的大电流电源、大型负载电阻,体积大、重量大,不便于移动检测,分析仪表均为常规仪表如电压表、电流表、示波器等,接线复杂,使用不便,不适应各变电站移动检测需要。为解决现场对直流断路器实际特性检测的问题,本公司推出了一种适合变电站现场使用、便于携带、自动化程度高的"SFAS-500A直流断路器安秒特性测试仪",可以为运行维护部门提供直流保护电器动作特性的测试手段,对直流保护电器的动作特性以及级差配合进行校验,以便提高直流系统运行的可靠性,保证电网的安全可靠运行。
SFAS-500A直流断路器安秒特性测试仪是专为变电站试验、检修、维护工作而设计。满足直流断路器的超载和短路特性测试,从而提高变电站直流系统的健康水平,避免直流配电网络出现越级跳闸和引发的大面积停电事故。

产品特征

1、主控部分采用高性能工控机,Windows XP操作系统,实时显示各项参数曲线图及数值;
2、键盘、触摸板输入(可外接USB鼠标);5.7寸TFT真彩液晶屏显示。操作简单、界面美观,所有参数一目了然;
3、开关恒流控制技术,新型功率器件,1A~500A自主设定恒流输出,恒流精度高,负载能力强,可长时间稳定工作;
4、适用于额定电流1A~500A直流断路器的安秒特性测试,并可用于6A~100A直流熔断器的安秒特性测试;
5、测量方式采用全点测试或抽点测试,响应速度快,测试精度高,安全可靠;
6、直流断路器安秒特性测试仪具有过热、过流、过压保护功能,电磁兼容性好,抗干扰能力强;
7、测试管理软件可自动完成直流断路器的安秒特性的测试,并分析测试数据绘制出断路器保护特性曲线(安秒曲线)、以及生成报表输出;
8、工控机自带4G存储空间,可任意存储测试记录,并配备了两个USB接口,方便测试记录的提取和打印;
9、直流断路器安秒特性测试仪采用一体化设计,便于携带。

产品别称

断路器安秒特性测试仪、安秒特性、直流断路器安秒特性测试仪


产品参数

工作电压 AC220V、50Hz
环境温度 -20℃~50℃
工作湿度 ≤90%RH
测试电流 1~500A
测试电流纹波系数 < 2%
输出电流稳定性 ≤±1%
时间记录范围 1ms~1000s
最小时间分辨率 0.1ms
操作方式 键盘、触摸板(可外接USB鼠标)
外形尺寸 530×470×200mm3
仪器重量 25kg
仪器外壳 铝合金仪表箱

产品附件

本产品详细清单,请以说明书或代销合同为准

名称 说明 数量
仪器主机 / 1台
电源线 / 1根
测试线 大电流线两根,短接线一根 1套
附件包 / 1个
说明书 / 1本
检验报告 / 1份
合格证 / 1张

售后客服


★★★★★ 客服服务中心:027-61903638,我们将尽快安排电力工程师为您及时解答!

保修承诺


三年质保,一年包换,六个月包退,一个月试用

同时配套一站式的全面服务,公司会为每一个客户提供免费的专业技术服务和现场指导工作,公司拥有一组完善的客服系统,为客户提供一对一的售前、售中、售后三大服务环节,为每一位客户免除后顾之忧,树立公司以客户为中心的精神。

在湖北四方国瑞电力控股有限公司长达近30年的不懈努力与坚持以品质为核心理念运行中,如今,产品品质保障已经成为电力预防性试验行业独有不可复制的核心竞争优势,在市场上已经树立良好的口碑形象。除了把控好产品的卓越品质以外,同时也离不开专业、经验丰富的电力团队。

用户至上和诚信为本是我们的服务宗旨,而质量是四方国瑞生命的保证,实现三年保修/一年包换/六个月包退/一个月试用/终身维护的服务承诺,正是验证了公司对产品质量的信心所在,而信心的来源,正是因为我们拥有优厚的产品质量!

资料下载


文件名 点击下载
SFAS-500A直流断路器安秒特性测试仪【厂家直供】 说明书
SFAS-500A直流断路器安秒特性测试仪【厂家直供】 检定证书


           索取资料方式>   客服QQ :3173906661    人工客服:027-61903638   技术部:13871319625  邮箱:SFDL1996@163.com

经验库



SFAS-500A直流断路器安秒特性测试仪研发成功

        在这辞旧迎新之际,我公司已推出一款新产品ZSAS-500A直流断路器安秒特性测试仪

该仪器是湖北四方国瑞电力20091月份项目立项,经过公司研发技术人员近半年多的辛苦努力,在20097月份做出了第一台样机。又经过了近4个月的实验,测试和改进,仪器的外观结构已成型,各项性能趋于稳定,并在年底成功投入生产。目前已有一台仪器在贵州纳雍电厂投付使用,运行两个月,工作稳定,客户反应良好。

该产品延续我公司一贯的自主研发,推陈出新的原则。仪器采用一体化设计,主控部分采用高性能工控机,Windows XP操作系统,键盘,触摸板输入(可外接USB鼠标)操作简单,使用方便;电源部分使用开关恒流控制技术,新型功率器件,1500A自主设定恒流输出,恒流精度高,负载能力强,电磁兼容性好。外壳使用铝合金仪表箱,美观大方、显档次;外观尺寸530mm×470mm×200mm,重量仅为25KG,便于携带和现场测试;

本产品适用于额定电流1A500A直流断路器的安秒特性测试和6A100A直流熔断器的安秒特性测试。特别适合变电站现场使用,可以对运行维护部门的直流保护器进行现场测试,对直流保护器的动作特性以及级差配合进行校验,以便提高直流系统运行的可靠性,保证电网的安全可靠运行。

这次SFAS-500A直流断路器安秒特性测试仪的成功推出进一步奠定了我公司在电力测试行业的领先地位。追求卓越不断发展是我公司研发人员一贯的宗旨。我们的发展同样离不开客户的支持,希望客户们今后在使用我公司产品时能多给我们提供宝贵的意见,我们将及时响应不断改正。



真空断路器检修维护的重点

       真空断路器在一定程度上广义地被称为“免维护断路器”,但实际上检查维护是必须开展的,“免维护”只应理解为“真空断路器不需要进行周期性解体大修”。真空断路器在实际运行中,除定期的预防性试验外,还必须定期对断路器整体的各项性能指标进行检测,以判断其传动系统的状况,消除影响真空断路器运行寿命的不利因素。

       1、操作机构连杆动作行程的检测;防止动作距离过大对真空灭弧室进行剧烈的撞击;

       2、检测真空断路器的动触头行程;

       3、检测断路器的分、合闸速度;

       4、检测断路的分、合闸同期;

       5、测量真空断路的分、合闸弹跳值;

       6、断路器真空灭弧室真空度的检测;

       7、断路器的工频耐压试验。

       真空断路器虽然不必定期进行解体大修,但通过定期对真空断路器的技术特性进行检测,可以及时发现断路器存在的隐患,试验中出现的不合格数据不允许忽视,应认真分析原因,及时消除断路器运行的不利因素。列于经测试不合格的灭弧室必须及时更换,确保电力系统及供电的可靠性及安全。
