断路器(开关)测试仪器   |  打印此页

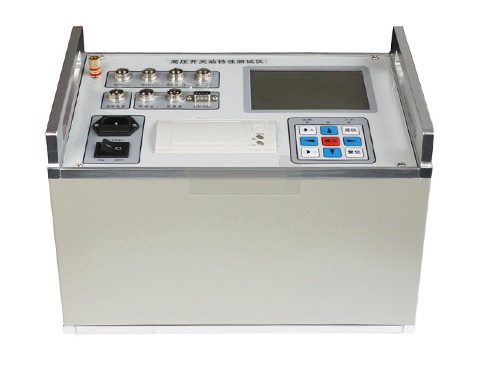

SFGK-9C开关机械特性测试仪【厂家直供】

  • 适用于国内外生产的所有型号的金属触头的SF6开关、GIS组合电器、真空开关、油开关
  • 参考标准: DL/T 846.3-2004
    • 可以配置通用测速传感器
    • 采用汉字提示以人机对话的方式操作
    • 机内提供DC30~250V/20A数字可调断路器动作电源


  • ㊣ 湖北大型电力试验设备生产基地
  • ㊣ 始于1986年,30多年生产制造经验,只专注电力试验设备领域,品质更有保障

  • 产品咨询、购买、维护服务,欢迎致电 027-61903638 联系我们

产品简介

SFGK-9C开关机械特性测试仪(低电压动作测试仪)是我公司为适应现场测试高压开关动作特性的需要,开发研制的专用仪器。它以单片机为核心进行采样,处理和输出,主要特点是采用汉字提示以人机对话的方式操作,汉字显示结果并打印输出,具有智能化、功能多、数据准确、抗干扰性强、操作简单、体积小、重量轻、外观美等优点,适用于各种户内、户外少油、多油开关、真空开关、六氟化硫开关的动特性测试。本高压开关动特性测试仪最大的不同在于可以配置通用测速传感器(加速度传感器)。传统的测速传感器通常用滑线电阻器或光电传感器(分光栅和光电编码器两种),这几种都由运动和静止两部分组成。测速时,分别安装于开关的运动部件(动触头或提升杆)和静止部件(将军帽座或开关基座)上,而且配合要好。这样,针对不同的开关就需要制作很多不同的安装支架,现场安装和拆卸都很困难。我公司经过多年的研究,将加速度技术运用于开关测速中,解决了开关现场测速传感器安装难、配合难、测试难的技术难题。
通用测试传感器,又称为万能传感器。此传感器不需要传统传感器的复杂安装和环境要求,具有安装方便,简单等优点。

产品特征

1、时 间:12个断口的固有分、合闸时间,同相同期、相间同期;
2、速 度:刚分、刚合速度,最大速度,时间-行程特性曲线;
3、行 程:总行程,开距,超行程,过冲行程,反弹幅值;
4、电 流:分、合闸线圈的分、合闸电流值、电流波形图;
5、动作电压:机内提供DC30~250V/20A数字可调断路器动作电源,自动完成断路器的低电压动作试验,测量断路器的动作电压值;
6、重 合 闸:高压开关动特性测试仪每断口的合-分,分-合,分-合-分;过程时间:一分时间、一合时间、二合时间、金短时间、无电流时间值;
7、弹 跳:每断口的合闸弹跳时间,弹跳次数,弹跳过程,弹跳波形;每断口的分闸反弹幅值。

产品别称

高压开关综合测试仪、断路器动特性测试仪、断路器机械特性测试仪、断路器综合测试仪


产品参数

使用环境 输入电源:220V±10% 50Hz±10% 大气压力:86~106kpa
温度:-10~40℃ 湿度:≦80%RH
安全性能 绝缘电阻 >2MΩ
介电强度 电源对机壳工频1.5KV耐压1分钟,无闪络与飞弧
基本参数 时 间 量程:4000.0ms,分辨率:0.1ms
误差:①100ms以内,0.1ms±1个字
②100ms以上,0.1%±1个字
③同期
速 度 量程:20.00m/s,分辨率0.01m/s
误差:①0~2m/s以内,±0.1m/s±1个字
②2m/s以上,±0.2m/s±1个字



行程

  量 程 分辨率 误 差
真空断路器 50.0mm 0.1mm 1%±1个字
SF6断路器 300.0mm 1mm
少油断路器 600.0mm
电流 量程 20.00A,分辨率0.01A
输出电源 DC30~250V数字可调/20A(瞬时工作)
外形尺寸(长×宽×高) 360×280×300mm3
重量 9kg

产品附件

本产品详细清单,请以说明书或代销合同为准

名称 说明 数量
断路器动特性分析仪 / 1台
旋转测速传感器 / 1个
直线行程速度传感器 / 1个
旋转测速磁性座 / 1个
旋转支架 大、中、小 3个
旋转丝杆 / 4个
强磁铁 / 1个
螺丝 / 1套
十字起 / 1个
平口起 / 1个
分合闸控制线 红、黑、绿 1根
铝合金包装箱 / 1个
外触发侦测线 / 1根
断口测试线 4米+9米 10根
断口短接线 / 2套
短接线(40cm) / 2根
短接线(80cm) / 2根
地线 / 1根
传感器线 / 1根
电源线 / 1根
打印纸 / 2卷
说明书 / 1本
检验报告 / 1份
合格证 / 1张



售后客服


★★★★★ 客服服务中心:027-61903638,我们将尽快安排电力工程师为您及时解答!

保修承诺


三年质保,一年包换,六个月包退,一个月试用

同时配套一站式的全面服务,公司会为每一个客户提供免费的专业技术服务和现场指导工作,公司拥有一组完善的客服系统,为客户提供一对一的售前、售中、售后三大服务环节,为每一位客户免除后顾之忧,树立公司以客户为中心的精神。

在湖北四方国瑞电力控股有限公司长达近30年的不懈努力与坚持以品质为核心理念运行中,如今,产品品质保障已经成为电力预防性试验行业独有不可复制的核心竞争优势,在市场上已经树立良好的口碑形象。除了把控好产品的卓越品质以外,同时也离不开专业、经验丰富的电力团队。

用户至上和诚信为本是我们的服务宗旨,而质量是四方国瑞生命的保证,实现三年保修/一年包换/六个月包退/一个月试用/终身维护的服务承诺,正是验证了公司对产品质量的信心所在,而信心的来源,正是因为我们拥有优厚的产品质量!

资料下载


文件名 点击下载
SFGK-9C开关机械特性测试仪【厂家直供】 说明书
SFGK-9C开关机械特性测试仪【厂家直供】 检定证书 点击下载


           索取资料方式>   客服QQ :3173906661    人工客服:027-61903638   技术部:13871319625  邮箱:SFDL1996@163.com
