75KVA/75KV变频串联谐振成套试验装置现场试验案例

发布日期：2020-07-01　点击：3283次

一、 被试品对象

1.10kV/300mm2电缆1.5km，电容量≤0.5631μF，试验频率为30-300Hz,试验电压≤21.75kV。

工作环境

1. 1. 环境温度：－150C~+45 0C;

2. 2. 相对湿度 amp;le;90%RH;

3. 3. 海拔高度:  ≤3000米；

二、 装置主要技术参数及功能

1. 1. 额定容量：75kVA；

2. 2. 输入电源：220V电压，频率为50Hz；

3. 3. 额定电压：25kV

4. 4. 额定电流：3A

5. 5. 工作频率：30-300Hz；

6. 6. 波形畸变率：输出电压波形畸变率≤1%；

7. 7. 工作时间：额定负载下允许连续30min；

8. 8. 温   升：额定负载下连续运行30min后温升≤65K；

9. 9. 品质因素：装置自身Q≥30(f=45Hz)；

10. 10. 保护功能：对被试品具有过流、过压及试品闪络保护(详见变频电源部分)；

11. 11. 测量精度：系统有效值1.5级；

产品简介

SFBX-75KVA/75KV变频串联谐振试验成套装置

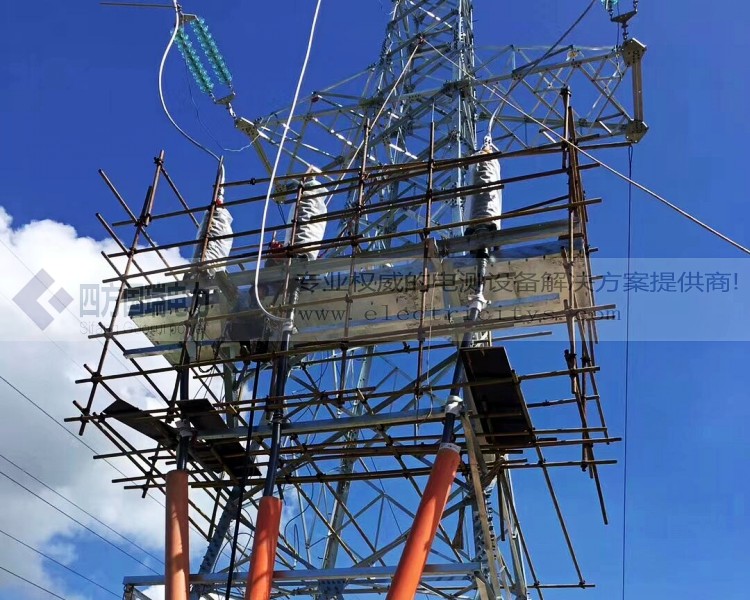

75KVA/75KV变频串联谐振试验成套装置现场试验图（1）

75KVA/75KV变频串联谐振试验成套装置现场试验图（2）

75KVA/75KV变频串联谐振试验成套装置现场试验图（3）

75kVA/75kV/1A 30~300Hz 变频串联谐振试验成套装置应用于电力、冶金、石油、化工等行业，适用于大容量的电容性试品，如发电机、电力变压器、高压交联电缆等的交接试验及预防性试验。
75kVA/75kV/1A 30~300Hz 变频串联谐振试验成套装置能满足10kv~35kV电压等级（承试4级和5级）电力变压器、电缆的交流耐压试验。
工作原理
电抗器L和被试品电容C组成的串联谐振都有一个固定的谐振频率F=1/(2π√L·C)当试验频率等于这个频率时，该电路发生谐振。通过这个原理，由调频电源提供电源送给励磁变压器，经过励磁变压器变压成中压加上L和被试品电容C上。通过改变调频电源输出频率，使回路处于串联谐振状态，再调节调频电源输出电压，使试品上电压达到所需要的电压值。
技术指标
1、环境温度：-10～45℃
2、工作湿度：≤90％
3、海拔：≤2000M
4、电源输入：220V±l0％单相 输出0～220V(≤10KW)
380V±l0％三相，50Hz 输出0～400V
5、额定试验容量：75kVA
6、谐振电压：0～75kV
7、频率调节范围：30～300Hz
8、系统测量精度：1.0级
9、频率调节分辨率：0.01Hz
10、不稳定度：≤0.05％
11、输出波形：正弦波
12、波形畸变率：≤0.5％
13、噪声： 60dB
14、电抗器Q值：50
成套配置
变频电源（15kVA）——既可改变其输出频率，又可改变其输出电压。
励磁变压器（6kVA）——起耦合信号及电压变换的作用，并按自身变化来提升电压。
电抗器（25kV/1A  3只）——与被试品串联，构成LC串联谐振电路。
电容分压器（100kV）——测量被试品上的电压，并作为采样信号反馈给调频电源。
附件箱（1只）——输入、输出电源线，电源线，接地线等。
