变频串联谐振试验成套装置额定容量75KVA/75KV

发布日期：2020-07-01　点击：3319次

一、 被试品对象

1.10kV/300mm2电缆1.5km，电容量≤0.5631μF，试验频率为30-300Hz,试验电压≤21.75kV。

工作环境

1. 1. 环境温度：－150C~+45 0C;

2. 2. 相对湿度 amp;le;90%RH;

3. 3. 海拔高度:  ≤3000米；

二、 装置主要技术参数及功能

1. 1. 额定容量：75kVA；

2. 2. 输入电源：220V电压，频率为50Hz；

3. 3. 额定电压：25kV

4. 4. 额定电流：3A

5. 5. 工作频率：30-300Hz；

6. 6. 波形畸变率：输出电压波形畸变率≤1%；

7. 7. 工作时间：额定负载下允许连续30min；

8. 8. 温   升：额定负载下连续运行30min后温升≤65K；

9. 9. 品质因素：装置自身Q≥30(f=45Hz)；

10. 10. 保护功能：对被试品具有过流、过压及试品闪络保护(详见变频电源部分)；

11. 11. 测量精度：系统有效值1.5级；

变频串联谐振试验成套装置-75KVA/75KV变频串联谐振试验成套装置

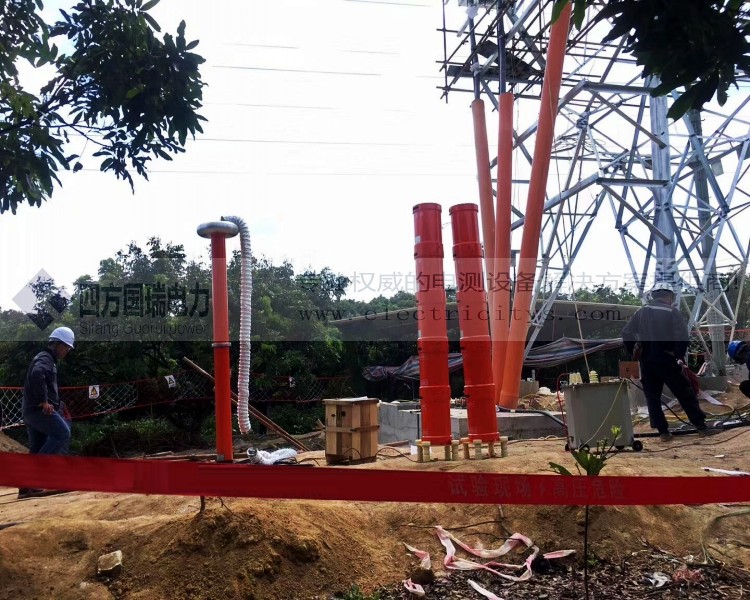

变频串联谐振试验成套装置-75KVA/75KV变频串联谐振试验成套装置现场试验
