    串联谐振怎么产生的?

    发布日期:2022-02-21 点击:2929次

    四方国瑞电力旗下的串联谐振可以帮助众多电力工作者更加方便的进行各类电力测试。

    串联谐振在具有电阻R、电感L和电容C元件的交流电路中,电路两端的电压与其中电流位相一般是不同的。如果我们调节电路元件(L或C)的参数或电源频率,可以使它们位相相同,整个电路呈现为纯电阻性。电路达到这种状态称之为谐振。在谐振状态下,电路的总阻抗达到极值或近似达到极值。研究谐振的目的就是要认识这种客观现象,并在科学和应用技术上充分利用谐振的特征,同时又要预防它所产生的危害。按电路联接的不同,有串联谐振和并联谐振两种。在电阻、电感及电容所组成的串联电路内,当容抗XC与感抗XL相等时,即XC=XL,电路中的电压U与电流I的相位相同,电路呈现纯电阻性,这种现象叫串联谐振(也称为电压谐振)。当电路发生串联谐振时,电路的阻抗Z=√R2+XC-XL2=R,电路中总阻抗最小,电流将达到最大值。

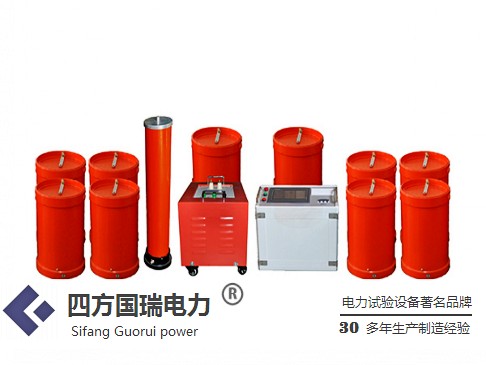

    变频串联谐振试验装置又叫串联谐振,是由变频电源、励磁变压器、电抗器和电容分压器组成。被试品的电容与电抗器构成串联谐振连接方式;分压器并联在被试品上,用于测量被试品上的谐振电压,并作过压保护信号;调频功率输出经激励变压器耦合给串联谐振回路,提供串联谐振的激励功率。

    危害

    发生谐振时,由于感抗和容抗相等,所以电感和电容两端的电压有效值相等,即:UL=UC。又由于其相位相反,因此这两个电压是相互抵消的。在电容或电感的电压有效值为:UL=UC=XLI0=ω0LIO=ω0LU/R。式中ω0L/R称为谐振电路的品质因数,它代表电压比。即UC/U或UL/U。

    品质因数是衡量谐振电路特性的一个重要参数。如电路中电抗越大,电阻越小,则品质因数越高。因此电容或电感上的电压值将比外加电压大的多。一般电感、电容谐振电路的品质因数可达几十甚至几百。所以串联谐振又叫电压谐振。在电力系统中,串联谐振将会产生高出电网额定电压数倍的过电压,对电力设备的安全造成很大危害。
