谐振的电容电感

发布日期：2022-02-21　点击：1018次

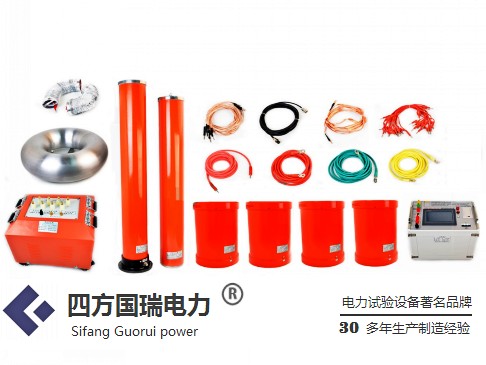

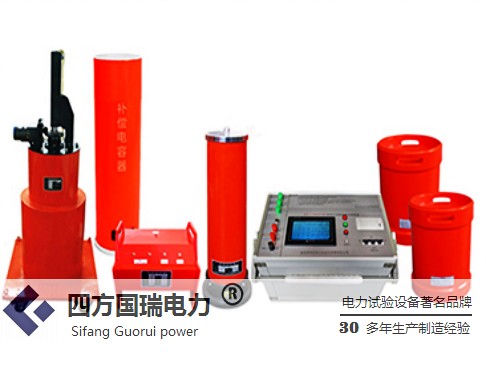

四方国瑞电力旗下的串联谐振可以帮助众多电力工作者更加方便的进行各类电力测试。

谐振时电感和电容还是两个元件,否则不能进行能量交换；但从等效阻抗的角度,是变成了一个元件：数值为零或无穷大的电阻。电阻、电感及电容所组成的串联电路内，当容抗XC与感抗XL相等时，即XC＝XL，电路中的电压U与电流I的相位相同，电路呈现纯电阻性，这种现象叫串联谐振(也称为电压谐振)。当电路发生串联谐振时，电路的阻抗Z=√R2+XC-XL2=R,电路中总阻抗最小，电流将达到最大值。

对于理想的L、C元件,串联谐振发生时，L、C元件上的电压大小相等、方向相反，总电压等于0（谐振阻抗为零）而并联谐振发生时，L、C元件中的电流大小相等、方向相反,总电流等于0（谐振阻抗为无穷大），所以串联谐振是电压谐振，而并联谐振是电流谐振。

无论是串联还是并联谐振,在谐振发生时,L、C之间都实现了完全的能量交换，即释放的磁能完全转换成电场能储存进电容；而在另一时刻电容放电，又转换成磁能由电感储存。

在串联谐振电路中,由于串联——L、C流过同一个电流，因此能量的交换以电压极性的变化进行；在并联电路中,L、C两端是同一个电压,故能量的转换表现为两个元件电流相位相反。

因为串联谐振电路对外电路呈电阻性是因为电路中的感抗与容抗相等，互相抵消，谐振时电路的阻抗最小，因而回路电流最大。回路电流最大时,电感上的电压和电容上的电压都等于回路电流与它们的电抗的乘积，所以其值可能比外加电压高许多。串联谐振的电压会高出电路电压很多，并联谐振的电流会很大。
