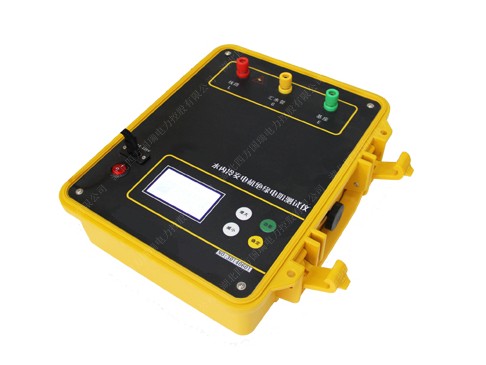

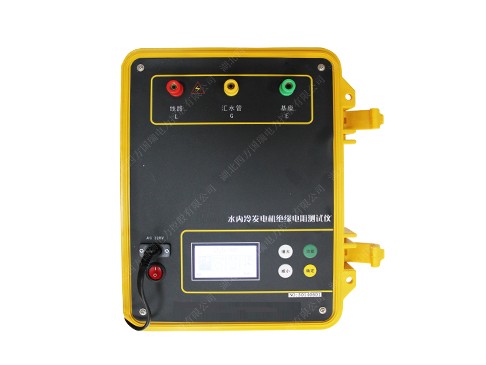

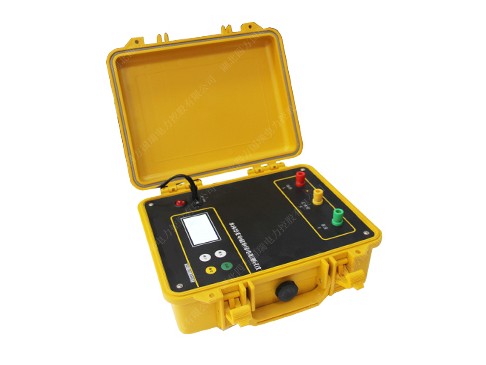

SF2678水内冷发电机绝缘测试仪【厂家直供】

  • 专用于水内冷发电机的测量试验,同时也可用于试验室或现场做绝缘测试试验
  • 参考标准: DL/T596-2005,DL/T845.1-2004,DL/T474.1-2006
    • 测试结束后自动放电功能
    • 实现绝缘电阻、吸收比、极化指数等参数的全自动测量
    • 功能全面,具有测试、存贮、报警、调阅等功能


  • ㊣ 湖北大型电力试验设备生产基地
  • ㊣ 始于1986年,30多年生产制造经验,只专注电力试验设备领域,品质更有保障

  • 产品咨询、购买、维护服务,欢迎致电 027-61903638 联系我们
  • 简介
  • 参数
  • 附件
  • 保修
  • 说明书/证书
  • 案例
  • 经验库

产品简介

检查电气设备的绝缘性能,测量绝缘电阻是最简单快速的基本方法,四方国瑞公司参考国内外多种水内冷发电机绝缘电阻测试仪,设计了SF2678水内冷发电机绝缘测试仪。该仪器测量原理新颖,操作简便,精度高,整机采用全集成电路,抗震能力强,工作稳定性好,输出短路电流大,在现场环境下抗干扰能力强,能满足目前发电厂的测试要求。该水内冷发电机绝缘测试仪具有计时,报警和数据存贮等功能,可方便地测量绝缘电阻,吸收比,极化指数等参数。

产品特征

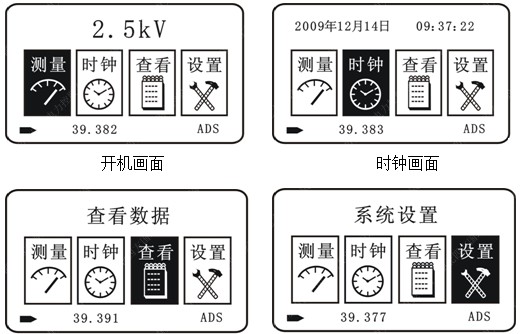

1、本公司生产的水内冷发电机绝缘测试仪是中文菜单操作,使用方便 ;
2、可实现绝缘电阻、吸收比、极化指数等参数的全自动测量 ;

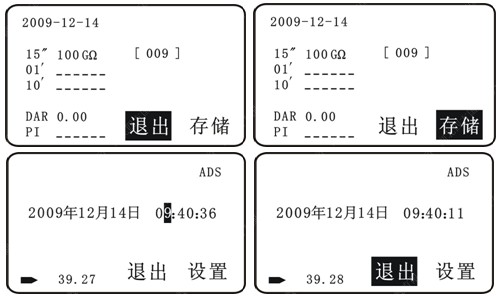

3、保留15秒及每一分钟数据,直到第10分钟,并自动计时 ;
4、可存贮10组测量数据,以便随时分析和存档 ;
5、功能全面,具有测试、存贮、报警、调阅等功能 ;
6、测试结束后可自动放电 ;
7、输出短路电流大,抗干扰能力强。

产品别称

水内冷发电机绝缘测试仪、水内冷绝缘测试仪、发电机绝缘测试仪、水内冷发电机绝缘特性测试仪

产品参数

测试范围 5MΩ~10000MΩ
分辨率 最小0.1MΩ
精度 ±(10% ±2字)
测试电压 2.5KV
输出短路电流 ≥3mA
显示方式 点阵液晶显示器
供电方式 AC220V
环境温度 0~40℃
相对湿度 <90%,无结露
外形尺寸 320*240*135mm3
重量 5kg

产品附件

本产品详细清单,请以说明书或代销合同为准

名称 说明 数量
仪器主机 / 1台
测试线 / 1套
电源线 / 1根
说明书 / 1本
检验报告 / 1份
合格证 / 1张

售后客服


★★★★★ 客服服务中心:027-61903638,我们将尽快安排电力工程师为您及时解答!

保修承诺


三年质保,一年包换,六个月包退,一个月试用

同时配套一站式的全面服务,公司会为每一个客户提供免费的专业技术服务和现场指导工作,公司拥有一组完善的客服系统,为客户提供一对一的售前、售中、售后三大服务环节,为每一位客户免除后顾之忧,树立公司以客户为中心的精神。

在湖北四方国瑞电力控股有限公司长达近30年的不懈努力与坚持以品质为核心理念运行中,如今,产品品质保障已经成为电力预防性试验行业独有不可复制的核心竞争优势,在市场上已经树立良好的口碑形象。除了把控好产品的卓越品质以外,同时也离不开专业、经验丰富的电力团队。

用户至上和诚信为本是我们的服务宗旨,而质量是四方国瑞生命的保证,实现三年保修/一年包换/六个月包退/一个月试用/终身维护的服务承诺,正是验证了公司对产品质量的信心所在,而信心的来源,正是因为我们拥有优厚的产品质量!

资料下载


文件名 点击下载
SF2678水内冷发电机绝缘测试仪【厂家直供】 说明书
SF2678水内冷发电机绝缘测试仪【厂家直供】 检定证书


           索取资料方式>   客服QQ :3173906661    人工客服:027-61903638   技术部:13871319625  邮箱:SFDL1996@163.com

客户案例







经验库



数字式兆欧表的注意事项

   湖北四方国瑞电力研制的数字式兆欧表的注意事项如下:
        1
、存放保管本表时,应注意环境温度和湿度,放在干燥通风的地方为宜,要防尘、防潮、防震、防酸碱及腐蚀气体。
        2
、测物体为正常带电体时,必须先断开电源,然后测量,否则会危及人身设备安全!本表EL端子之间开启高压后有较高的直流电压,在进行测量操作时人体各部分不可触及。
        3
、本仪表为交直流两用,不接交流电时,仪表使用电池供电,接入交流电时,优先使用交流电。
        4
、当表头左上角显示“←”时表示电池电压不足,应更换新电池。仪表长期不用时,应将电池全部取出,以免锈蚀仪表。



兆欧表测量绝缘电阻的注意事项

        1、使用兆欧表测量绝缘电阻时,应该注意哪些事项?

答:⑴、测量设备的绝缘电阻时,必须先切断电源。对具有较大电容的设备(如电容器、变压器、电机及电缆线路)必须先进行放电;

⑵、兆欧表应放在水平位置,在未接线之前,先摇动兆欧表看指针是否在“∞”处,再将(L)和(E)两个接线柱短路,慢慢地摇动兆欧表看指针是否指在“零”处,对于半导体型兆欧表不宜用短路校检;

⑶、兆欧表引线应用多股软线,而且应有良好的绝缘;

⑷、不能全部停电的双回架空线路和母线,在被测回路的感应电压超过12伏时,或当雷雨发生时的架空线路及与架空线路相连接的电气设备,禁止进行测量;

⑸、测量电容器,电缆、大容量变压器和电机时,要有一定的充电时间,电容量愈大,充电时间应愈长。一般以兆欧表转动一分钟后的读数为准;

⑹、在摇测绝缘时,应使兆欧表保持额定转速。一般为120/分,当测量物电容量较大时,为了避免指针摆动,可适当提高转速(如130/分);

⑺、被测物表面应擦试清洁,不得有污物,以免漏电影响测量的准确度。



         2、用兆欧表测量绝缘时,为什么规定摇测时间为1分钟?

答:用兆欧表测量绝缘电阻时,一般规定以摇测一分钟后的读数为准备。因为在绝缘体上加上直流电压后,流过绝缘体的电流(吸收电流)将随时间的增长而逐渐下降。而绝缘的直流电阻率是根据稳态传导电流确定的,并且不同材料的绝缘体,其绝缘吸收电流的衰减时间也不同。但是试验证明,绝大多数材料其绝缘吸收电流经过一分钟已趋于稳定,所以规定以加压一分钟后的绝缘电阻值来确定绝缘性能的好坏。



         3、怎样选用兆欧表

答:兆欧表的选用,主要是选择其电压及测量范围,高压电气设备需使用电压高的兆欧表。低压电气设备需使用电压低的兆欧表。一般选择原则是:500伏以下的电气设备选用500~1000伏的兆欧表;瓷瓶、母线、刀闸应选用2500伏以上的兆欧表。兆欧表测量范围的选择原则是:要使测量范围适应被测绝缘电阻的数值免读数时产生较大的误差。如有些兆欧表的读数不是从零开始,而是从1兆欧或2兆欧开始。这种表就不适宜用于测定处在潮湿环境中的低压电气设备的绝缘电阻。因为这种设备的绝缘电阻有有可能小于1兆欧,使仪表得不到读数,容易误认为绝缘电阻为零,而得出错误结论。

         4、简述用兆欧表测量绝缘电阻的具体步骤

答:(1)将被测设备脱离电源,并进行放电,再把设备清扫干净。(双回线,双母线,当一路带电时,不得测量另一路的绝缘电阻)
        (2)
测量前应先对兆欧表做一次开路试验(测量线开路,摇动手柄,指针应指"")和一次短路试验(测量线直接短接一下,摇动手柄,指针应指"0"),两测量线不准相互缠交。
        (3)
在测量时,兆欧表必须放平。以120rmin的恒定速度转动手柄,使表指针逐渐上升,直到出现稳定值后,再读取绝缘电阻值(严禁在有人工作的设备上进行测量)
        (4)
对于电容量大的设备,在测量完毕后,必须将被测设备进行对地放电(兆欧表没停止转动时及放电设备切勿用手触及)
        (5)
记录被测设备的温度和当时的天气情况。
