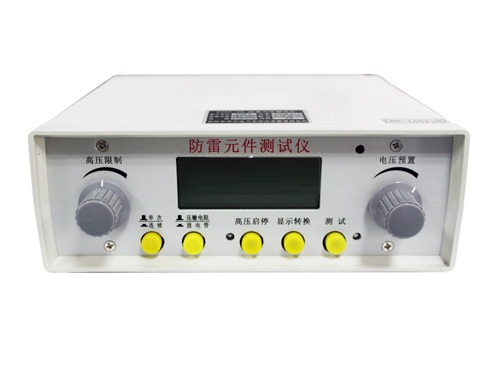

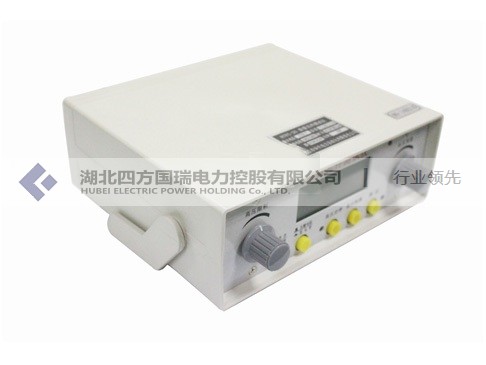

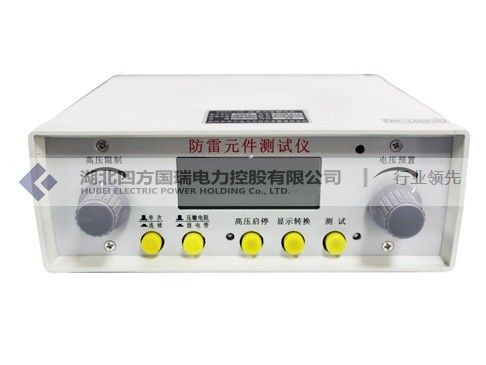

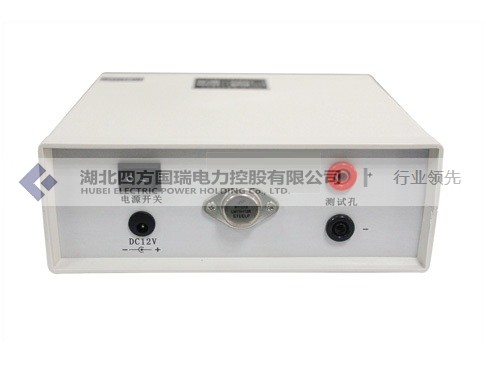

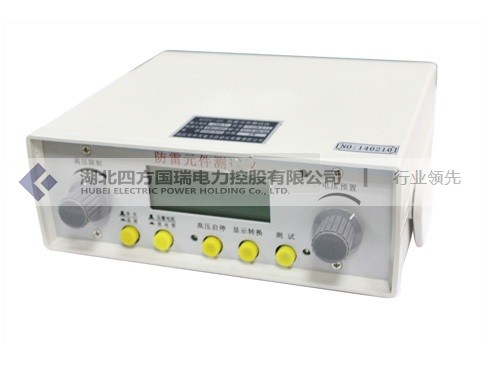

SFFC-2G防雷元件测试仪【厂家直供】

  • 适用于氧化锌避雷器(压敏电阻),金属陶瓷二、三电极放电管等过压防护元件的测试
  • 参考标准: DL/T409-1991
    • 可作稳压、恒流电源
    • 高压短路保护、过流保护、高压预置、量程调节、自检功能、连续测量功能
    • 测量范围:(0~1700)V


  • ㊣ 湖北大型电力试验设备生产基地
  • ㊣ 始于1986年,30多年生产制造经验,只专注电力试验设备领域,品质更有保障

  • 产品咨询、购买、维护服务,欢迎致电 027-61903638 联系我们
  • 简介
  • 参数
  • 附件
  • 保修
  • 说明书/证书
  • 案例
  • 经验库

产品简介

SFFC-2G防雷元件测试仪适用于氧化锌避雷器(压敏电阻),金属陶瓷二、三电极放电管、真空避雷管等过压防护元件直流参数的测试。

产品特征

1、适用于氧化锌避雷器(压敏电阻),金属陶瓷二、三电极放电管、真空避雷管等过压防护元件直流参数的测量 。也可作稳压、恒流电源, 使用于其它方面;
2、具有高压短路保护、过流保护、高压预置、量程调节等功能,高压自泄放时间小于0.5秒;
3、具有自检功能;
4、测量数据由三位半LCD数字显示,准确度高、可靠性好;
5、测量时,可以预先设定量程,并在测量过程中对超量程测试发出声响提示, 适用于器件分组和检验判别;
6、选择连续测量,可以对批量试品进行不间断测试;
7、本防雷元件测试仪面板功能简单,易于操作;
8、重量轻,便于携带。

产品别称

防雷元件测试仪,防雷元器件测试仪,防雷元件测量仪


产品参数

技术指标 测量范围 最大误差 测试条件
起始动作 电压(U1mA) (0~1700)V ≤±2%±1d 1mA±5μA
泄露电流 ( I0.75U 1mA) (0~199.9)μA ±(2μA ±1d) 0.75 U1mA
≤±2%±1d>
技术指标 测量范围 最大误差 测试条件
直流击穿电压(Vsdc) (20~1700)V ≤±2%±1d 电压上升速率
100V/S±10%
绝缘电阻 6MΩ(500V)
耐压 AC1.5kV 50HZ 1min
工作温度和湿度 0~+40℃,≤85%RH
储存温度和湿度 -10℃~+50℃,≤90%RH
电源 DC12V 专用电源(芯线+极)
功耗 8W
仪器尺寸 208×190×78mm3
重量 ≤1kg

产品附件

本产品详细清单,请以说明书或代销合同为准

名称 说明 数量
主机 1台
测试线 1套
测试表笔 1套
充电器 1个

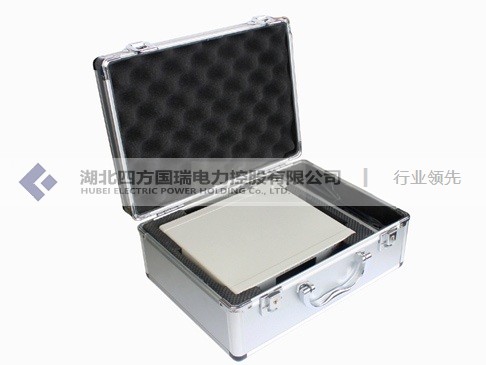

铝合金外箱 1个
使用说明书 1本
出厂检验报告 1份
合格证 1张



售后客服


★★★★★ 客服服务中心:027-61903638,我们将尽快安排电力工程师为您及时解答!

保修承诺


三年质保,一年包换,六个月包退,一个月试用

同时配套一站式的全面服务,公司会为每一个客户提供免费的专业技术服务和现场指导工作,公司拥有一组完善的客服系统,为客户提供一对一的售前、售中、售后三大服务环节,为每一位客户免除后顾之忧,树立公司以客户为中心的精神。

在湖北四方国瑞电力控股有限公司长达近30年的不懈努力与坚持以品质为核心理念运行中,如今,产品品质保障已经成为电力预防性试验行业独有不可复制的核心竞争优势,在市场上已经树立良好的口碑形象。除了把控好产品的卓越品质以外,同时也离不开专业、经验丰富的电力团队。

用户至上和诚信为本是我们的服务宗旨,而质量是四方国瑞生命的保证,实现三年保修/一年包换/六个月包退/一个月试用/终身维护的服务承诺,正是验证了公司对产品质量的信心所在,而信心的来源,正是因为我们拥有优厚的产品质量!

资料下载


文件名 点击下载
SFFC-2G防雷元件测试仪【厂家直供】 说明书
SFFC-2G防雷元件测试仪【厂家直供】 检定证书


           索取资料方式>   客服QQ :3173906661    人工客服:027-61903638   技术部:13871319625  邮箱:SFDL1996@163.com

客户案例







经验库



防雷元件测试仪的选用

        防雷元件测试仪又叫压敏电阻测试仪、放电管测试仪、防雷器测试仪,适用于氧化锌避雷器(压敏电阻),金属陶瓷二、三电极放电管、真空避雷管等过压防护元件直流参数的测量。也可作稳压、恒流电源,使用于其它方面。

一、防雷元件测试仪工作原理:

在测量压敏电阻时,DC/DC变换器在一定的高频脉冲的驱动下,将12V直流电压升变为测试压敏电阻时所需要的直流高压。在测试放电管时,斜率控制电路控制DC/DC变换器,使其输出的电压值在5~1999V内以每秒100V的上升率上升到放电管放电。

二、防雷元件测试仪的适用范围:

适用于氧化锌避雷器(压敏电阻),金属陶瓷二、三电极放电管、真空避雷管等过压防护元件直流参数的测量。

三、防雷元件测试仪的选型:

四方国瑞研制的2G防雷元件测试仪有如下产品特性:具有高压短路保护、过流保护、高压预置、量程调节等功能,高压自泄放时间小于0.5秒;具有自检功能;测量数据由三位半LCD数字显示,准确度高、可靠性好;测量时,可以预先设定量程,并在测量过程中对超量程测试发出声响提示,适用于器件分组和检验判别;选择连续测量,可以对批量试品进行不间断测试;面板功能简单,易于操作;重量轻,便于携带。

四、防雷元件测试仪的使用方法:
        1
、电源
本机背面板设有外接交流电源三芯插座。可接入220V50Hz交流电。附件备有交流电源线。
本机还设有外接直流电源12V/0.5A输入插孔,芯线为“+”极。用户自备电源线时应注意极性及线径。
2、准备
将仪器面板上的自锁按键开关全部置高位,调节“高压限制” 旋钮顺时针方向旋到尽头(最大)和“电压预置”旋钮逆时针方向旋到尽头(最小)。将本机所备测试线分别插入面板“+”“—”测试孔。将外部电源接入背板相应电源插座(孔)。
打开电源开关,若仪器显示“000”表示仪器正常。否则为不正常。
3、测试
3.1压敏电阻测试
“压敏电阻/放电管”选择开关置高位(压敏电阻),“单次/连续”开关置高位(单次),按4.2.1所述接入被试品。
按下“高压启停”键,开启高压后按下“测试”键,显示屏立即显示的是被测压敏电阻的击穿电压(U1mA),单位为“V”,约2秒钟后显示屏自动显示漏电流(I0.75U1mA),单位为“μA” ,绿色指示灯随漏流显示同步点亮,持续约2秒后自行消失。
3.2放电管测试
1)常规方法(推荐使用)
“压敏电阻/放电管”选择开关置低位(放电管),“单次/连续”开关置高位(单次)。
按下“高压启停”键,开启高压后按下“测试键”,测试电压以100V/S的速率从电压预置值开始上升,至绿色指示灯点亮后。此时显示屏显示电压为被测放电管的点火电压。
2)筛选法
“压敏电阻/放电管”选择开关置低位(放电管),“单次/连续”开关置高位(单次),调节“电压预置”旋钮顺时针方向到尽头。按下“高压启停”键开启高压,高压指示灯亮,显示屏显示仪器输出电压值。调节“高压限制”旋钮至所需的值(测试量程上限值)。再调节“电压预置”旋钮选择所需(测试量程下限值)的电压值。
将被测放电管接入测试线,按下“高压启停”键,若蜂鸣器鸣叫发出声响警告则表示被测放电管点火电压Vsdc值小于 “电压预置”值(超量程下限)。此时,应及时关闭高压,撤下被测试品,否则将被反复点火。如果蜂鸣器没有鸣叫则表示被测放电管点火电压Vsdc值大于“电压预置”值。可点击“测试键”继续下步操作。
点击“测试”键后,测试电压以100V/S的速率从电压预置值开始上升。至绿色指示灯点亮后:
若蜂鸣器不鸣叫,显示屏将显示测量范围内的被测放电管点火电压值。
若蜂鸣器鸣叫,显示器将显示测量范围的上限值。此时,表示被测试品的点火电压Vsdc值大于测量范围的上限值(超量程上限)而没有点火,此时需要增大“测试量程上限值”,再次重复测试。
绿色指示灯点亮和同步产生的显示值(超量程范围时有鸣叫声)持续时间约2秒自行消失,随之回复到预置状态。
绿色指示灯点亮期间撤下已测放电管,预置电压恢复后再接入待测放电管进行下一次测试。
3.3连续测量
将“单次/连续”开关置低位(连续位),便可连续测量。
4、自检及其它
4.1压敏电阻测试1mA值的检查
选择“压敏电阻”测试,开启高压,预置电压调节至10V以上,短接测试孔“+”“—”端,显示器应显示“000”,长按 “显示转换”键,应显示“1000”,如果显示数值相差太大,则说明仪器有问题,请及时联系售后人员。
4.2压敏电阻测试0.75U1mA值的检查
测试端开路,点击测试键进行测试时,显示器应显示量程上限值,绿灯亮时段按住“显示转换”键应显示量程上限值的0.75倍。
4.3在测试试品的过程中,长按 “显示转换”键:在U1mA测量时段显示的是测试条件1mA1000μA)的值;在I0.75U1mA测量时段显示的是测试条件0.75U1mA的值。
其它,利用电压预置和量程调节功能可作1999V/1mA直流稳压源和1mA恒流源(负载电流达1mA时仪器恒定输出1mA测试电流)使用,配合使用“显示转换”键,可测量负载电压、电流(V/I特性)值。
5、测试完毕,点击“高压启停”键关闭测试电压,关闭电源开关。使用外接DC 12V直流电源时应将电源线撤除。



防雷元器件测试仪的注意事项及说明

        湖北四方国瑞电力研制的防雷元器件测试仪的注意事项及说明如下:
        1
、本机设置了量程(测试范围)调节功能。在使用中,即可尽可能降低测试电压以降低能耗,延长仪器寿命,减小安全危害。又可减少测试时间,提高工效。并可用来分组筛选,检验判别。用户可充分合理利用这一功能。

预置电压调节范围:0V1800V

量程电压调节范围:100V1999V

量程设置或测试值超过1999V,显示器显示溢出信号“1”。

注:实际输出1700V
        2
、放电管测试的预置电压值就是100V/S速率上升电压的起始值,也是测试范围的下限值。压敏电阻测试的预置电压只作量程下限值用于判定,实际的测试范围下限值始终从0V起始。
        3
、预置电压设置应低于量程上限电压。否则,测试电压将处于量程(上限值)限制控制状态。在放电管测试时,测试指示灯将被反复点亮,并伴有超量程声响提示。此时,将预置电压降低即可将高压置于预置状态。
        4
、本机测试电压可高达1700V,应保持面板、测试线及工作台面的清洁与干燥,以免因泄露电流、电弧、电晕而引起测试出错。
        5
、必须采用二相三线电源插座,地线应完好接地。
        6
、操作人员应采取必要的高压防护措施,以免高压电击伤人。



防雷元件测试仪的使用说明

       防雷元件测试仪适用于氧化锌避雷器(压敏电阻),金属陶瓷二、三电极放电管、真空避雷管等过压防护元件直流参数的测试。

一、性能特点

       a.适用于氧化锌避雷器(压敏电阻),金属陶瓷二、三电极放电管、真空避雷管等过压防护元件直流参数的测量。也可作稳压、恒流电源, 使用于其它方面。

       b.具有高压短路保护、过流保护、高压预置、量程调节等功能,高压自泄放时间小于0.5秒。

       c.具有自检功能。

       d.测量数据由3 1/2 LCD数字显示,准确度高、可靠性好。

       e.测量时,可以预先设定量程,并在测量过程中对超量程测试发出声响提示, 适用于器件分组和检验判别。

       f.选择连续测量,可以对批量试品进行不间断测试。

       g.面板功能简单,易于操作。

       h.重量轻,便于携带。

二、使用方法

2.1 电源

       本机背面板设有外接交流电源三芯插座。可接入220V50Hz交流电网电源。附件备有交流电源线。

       本机还设有外接直流电源12V/0.5A输入插孔,芯线为“+”极。用户自备电源线时应注意极性及线径。

2.2 准备

       2.2.1 将仪器面板上的自锁按键开关全部置高位,调节旋钮逆时针方向旋到尽头(最小)。将本机所备测试线分别插入面板“+”“—”测试孔。将外部电源接入背板相应电源插座(孔)。

       2.2.2 打开电源开关,仪器显示器应显示“000”。

2.3 测试

       2.3.1 压敏电阻测试

       2.3.1.1量程设置

       “压敏电阻/放电管”选择开关置高位(压敏电阻),“单次/连续”开关置高位(单次),调节“电压预制”旋钮顺时针方向旋到尽头(最大)。点击高压键开启高压,高压指示灯亮,显示器显示测试电压量程的上限值。调节“高压限制”旋钮至你所需的值(测试范围上限值)。调节“电压预置”旋钮选择你所需(作测试范围下限值判定用)的值。此时,实际的测试范围为0V~设定的量程上限值。

       2.3.1.2 测量

       a) 将被测压敏电阻接入测量线,点击“高压启停”键,高压指示灯点亮,显示器立刻显示起始动作电压U1mA测试值,数值后面的单位为“V”,按“测试”键,2秒后自动转为漏流I0.75U1mA测试值,数值后面的单位为“μA”,绿色指示灯随漏流显示同步点亮,持续约2秒后自行消失。

       b) 被测压敏电阻U1mA值低于电压预置值时,接入后显示器显示的电压预置值将跌至其U1mA值附近,可点击“测试”键继续下步测试;高于量程上限值时,测试过程U1mA时段显示预设的量程上限值,此时测试电流<1mA,显示的测试数据无效。更换试品测量或再次测量,只须再次点击“测试”键。

       c) 如需连续测量,将“单次/连续”开关置低位(连续)即可。(在高压开启前选择连续测量方式,须点击一次“测试”键)。

       2.3.1.3 自检及其它

       a) 压敏电阻测试1mA值的检查

       选择“压敏电阻”测试,开启高压,预置电压调节至10V以上,短接测试孔“+”“—”端,显示器应显示“000V”,按住(不放)“显示转换”键,应显示“1000μA”。

       b) 压敏电阻测试0.75U1mA值的检查

       测试端开路,点击测试键进行测试时,显示器应显示量程上限值,红灯亮时段按住“显示转换”键应显示量程上限值的0.75倍。

       c) 在测试试品的过程中,按住(不放)“显示转换”键:在U1mA测量时段显示的是测试条件1mA1000μA)的值;在I0.75U1mA测量时段显示的是测试条件0.75U1mA的值。

       其它,利用电压预置和量程调节功能可作1999V/1mA直流稳压源和1mA恒流源(负载电流达1mA时仪器恒定输出1mA测试电流)使用,配合使用“显示转换”键,可测量负载电压、电流(V/I特性)值。

       2.3.2 放电管测试

       2.3.2.1 量程设置

       “压敏电阻/放电管”选择开关置低位(放电管),按4.3.1.1的方法设置量程。

       2.3.2.2 测量

       a) 将被测放电管接入测试线:

       若绿色指示灯点亮,则表示被测试品点火电压值Vsdc小于 “电压预置”值(超量程下限),蜂鸣器鸣叫发出声响提示。此时,应及时撤下被测试品,否则将被反复点火。若绿色指示灯没有点亮,则表示被测试品点火电压Vsdc值大于“电压预置”值。可点击“测试键”继续下步操作。

       b) 点击“测试”键后,测试电压以100V/S的速率从电压预置值开始上升。至绿色指示灯点亮后:若蜂鸣器不鸣叫,显示器将显示测量范围内的数值。若蜂鸣器鸣叫,显示器将显示测量范围的上限值。此时,表示被测试品的点火电压Vsdc值大于测量范围的上限值(超量程上限)而没有点火。绿色指示灯点亮和同步产生的显示值(超量程范围时有鸣叫声)持续时间约2秒自行消失,随之回复到预置状态。绿色指示灯点亮期间撤下已测放电管,预置电压恢复后再接入待测放电管进行下一次测试。
       c)
连续测量,将“单次/连续”开关置低位(连续位),便可连续测量。

       2.4 测试完毕,点击“高压”键关闭测试电压,将背面板电源开关置”OFF”位关闭电源。使用外接DC 12V直流电源时应将电源线撤除。

三、 注意事项及说明

       3.1 本机设置了量程(测试范围)调节功能。在使用中,即可尽可能降低测试电压以降低能耗,延长仪器寿命,减小安全危害。又可减少测试时间,提高工效。并可用来分组筛选,检验判别。用户可充分合理利用这一功能。

       预置电压调节范围: 0V 1800V

       量程电压调节范围: 100V 1999V

       量程设置或测试值超过1999V,显示器显示溢出信号“1”。

       注:实际输出1700V

       3.2 放电管测试的预置电压值就是100V/S速率上升电压的起始值,也是测试范围的下限值。压敏电阻测试的预置电压只作量程下限值用于判定,实际的测试范围下限值始终从0V起始。

       3.3 预置电压设置应低于量程上限电压。否则,测试电压将处于量程(上限值)限制控制状态。在放电管测试时,绿灯将被反复点亮,并伴有超量程声响提示。此时,将预置电压降低即可将高压置于预置状态。

       3.4 本机测试电压可高达1700V,应保持面板、测试线及工作台面的清洁与干燥,以免因泄露电流、电弧、电晕而引起测试出错。

       3.5 必须采用二相三线电源插座,地线应完好接地。

       3.6 操作人员应采取必要的高压防护措施,以免高压电击伤人。

相关产品
