继电保护、二次回路测试 　 | 　打印此页

SFJB-VI 微机继电保护测试仪(六相、精度0.1、工控机)【厂家直供】

  • 新一代SFJB-1200B测试仪设有10路开入和8路开出
  • 参考标准：GB50150-2006,DL/T849.6-2004
    • 独立110V 及 220V专用可调直流电源输出
    • 软件对故障进行自诊断以及输出闭锁等功能
    • 可完成各种自动化程度高的大型复杂校验工作


  • ㊣ 湖北大型电力试验设备生产基地
  • ㊣ 始于1986年，30多年生产制造经验，只专注电力试验设备领域，品质更有保障

  • 产品咨询、购买、维护服务，欢迎致电 027-61903638 联系我们

产品简介

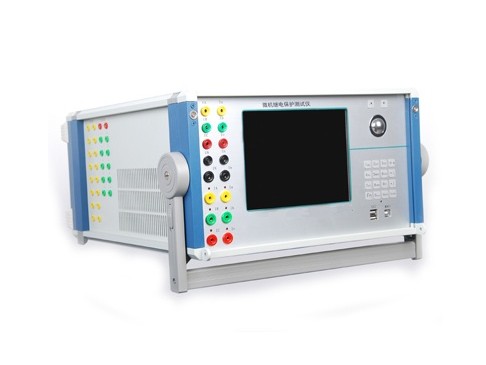

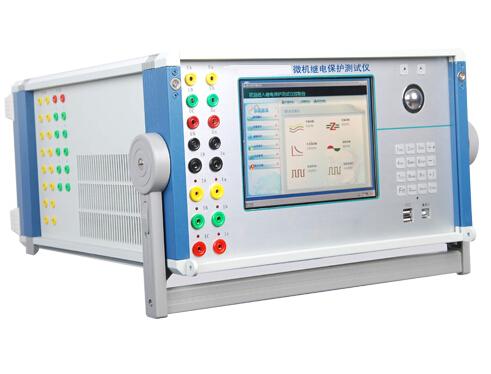

1、SFJB-VI微机继电保护测试仪(6相工控机型) 本装置采用高性能工控机作为控制微机，直接运行Window操作系统。
2、试验的全过程及试验结果均在液晶显示屏上显示，全套汉字化操作界面，清晰亮丽，直观方便。
3、微机继电保护测试仪对测试装置是保证电力系统安全可靠运行的一种重要测试工具。随着计算机技术、微电子技术、电力电子技术的飞速发展，应用最新技术成果不断推出新型高性能继电保护测试装置是技术进步的必然趋势。SFJB-VI微机继电保护测试仪(6相工控机型)参照了原电力部颁发的《微机继电保护试验装置技术条件》的基础上，认真总结前几代产品的开发、生产经验，并采用现代最新数字技术、高精密电子器件、微机系统及新线路、新结构研制而出。可独立完成微机保护、继电保护、励磁、计量、故障录波等专业领域内的装置测试，广泛应用于电力、石化、冶金、铁路、航空、军事等行业的科研、生产和电气试验现场。

产品特征

1.输出多达6相电压6相电流，可任意组合实现常规4相电压3相电流型、6相电压型、6相电流型，以及12相型输出模式。
2.高性能的嵌入式工业控制计算机和8.4〞大屏幕高分辨力彩色TFT液晶显示屏，可以提供丰富直观的信息，包括设备当前的工作状态、下一步工作提示及各种帮助信息等。
3.输出端采用高保真、高可靠性模块式线性功放，而非开关型功放。不会对试验现场产生高、中频干扰，而且保证了从大电流到微小电流全程都波形平滑精度优良。
4.输出部分采用DSP控制，运算速度快，实时数字信号处理能力强，传输频带宽，控制高分辨率D/A转换。输出波形精度高，失真小线性好。采用了大量先进 技术和精密元器件材料，并进行了专业化的结构设计，因而装置体积小、重量轻、功能全、携带方便，开机即可工作，流动试验非常方便。
5.可完成各种自动化程度高的大型复杂校验工作，能方便地测试及扫描各种保护定值，进行故障回放，实时存储测试数据，显示矢量图，联机打印报告等。
6.设有一路独立110V 及 220V专用可调直流电源输出，方便现场检验使用。
7.新一代ZSJB-VI测试仪设有10路开入和8路开出，方便做备自投试验。输入接点为空接点和0～250V电位接点兼容，可智能自动识别。
8.提供各种自动测试软件模块和GPS同步触发试验（选配）等。
9.可以完成各种复杂的校验工作，能方便地测试及扫描各种保护定值，进行故障回放。可以实时存储测试数据，显示矢量图，打印报表等。
10.散热结构设计合理，硬件保护措施可靠完善，具有电源软启动功能，软件对故障进行自诊断以及输出闭锁等功能。

产品别称

微机继电保护测试系统、微机继电保护测试仪、微机继保仪、继电保护测试仪、六相继电保护测试仪


产品参数

交流电流输出
 六相电流输出时每相输出  0～30A  输出精度：＜0.1级
 三相电流输出时每相输出  0～60A
 六相并联电流输出  0～180A
 相电流长时间允许工作值  10A
 相电流最大输出功率  80VA
 六相并联电流最大输出时允许工作时间  10s
 频率范围  0～1000Hz
 谐波次数(基波)  0～20次
直流电流输出
 电流输出  0～±10A/每相，0～±60A/6并  输出精度：＜0.5级
 最大输出负载电压  18V
交流电压输出
 相电压输出  0～120V  输出精度：＜0.1级
 线电压输出  0～240V
 相电压/线电压输出功率  80VA/100VA
 频率范围  20～1000Hz
 谐波次数(基波)  1～20次
直流电压输出
 相电压输出幅值  0～±160V  输出精度：＜0.5级
 线电压输出幅值  0～±320V
 相电压/线电压输出功率  70VA/140VA
开关量输入
 通 道 数  10对
 输入方式  空接点：1～20mA，24V
 电位接点接入：“0”：0～＋6V；“1”：＋11V～＋250V
开关量输出
 通 道 数  8对
 输出方式  DC：220V/0.2A；AC：220V/0.5A
时间测量
 0.1ms～9999s  测量精度：＜0.1ms
尺    寸
 480×360×200mm3
重    量
 20kg
电    源
 AC 220V±10% 50Hz±10% 10A
环境温度
 －10℃～＋50℃



产品附件

本产品详细清单，请以说明书或代销合同为准

名称 说明 数量
继电保护测试仪主机 / 1台
高强度铝合金主机包装箱 / 1只
测试线包 / 1个
电流测试线 / 1包
电压及开关量测试线 / 1包
电源线 / 1根
USB连接线 / 1根
程序光盘 / 1张
2A保险管 / 2个
10A保险管 / 2个
说明书 / 1本
检验报告 / 1份
合格证 / 1张

售后客服


★★★★★ 客服服务中心：027-61903638，我们将尽快安排电力工程师为您及时解答！

保修承诺


三年质保，一年包换，六个月包退，一个月试用

同时配套一站式的全面服务，公司会为每一个客户提供免费的专业技术服务和现场指导工作，公司拥有一组完善的客服系统，为客户提供一对一的售前、售中、售后三大服务环节，为每一位客户免除后顾之忧，树立公司以客户为中心的精神。

在湖北四方国瑞电力控股有限公司长达近30年的不懈努力与坚持以品质为核心理念运行中，如今，产品品质保障已经成为电力预防性试验行业独有不可复制的核心竞争优势，在市场上已经树立良好的口碑形象。除了把控好产品的卓越品质以外，同时也离不开专业、经验丰富的电力团队。

用户至上和诚信为本是我们的服务宗旨，而质量是四方国瑞生命的保证，实现三年保修/一年包换/六个月包退/一个月试用/终身维护的服务承诺，正是验证了公司对产品质量的信心所在，而信心的来源，正是因为我们拥有优厚的产品质量!

资料下载


文件名 点击下载
SFJB-VI 微机继电保护测试仪(六相、精度0.1、工控机)【厂家直供】 说明书
SFJB-VI 微机继电保护测试仪(六相、精度0.1、工控机)【厂家直供】 检定证书 点击下载


　 　 　 　 　 　索取资料方式＞　　　客服QQ ：3173906661　　　　人工客服：027-61903638　　　技术部：13871319625　　邮箱：SFDL1996@163.com
