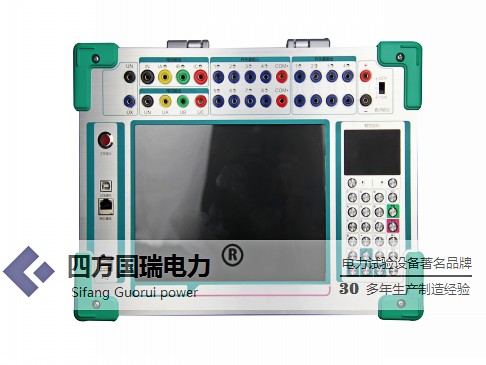

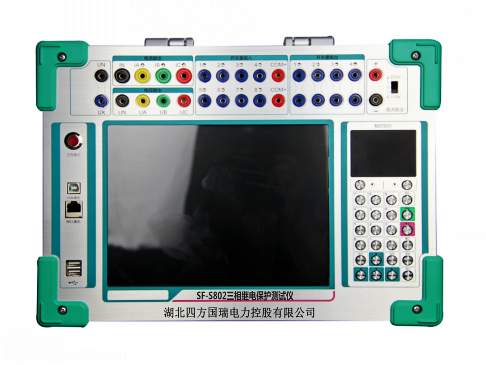

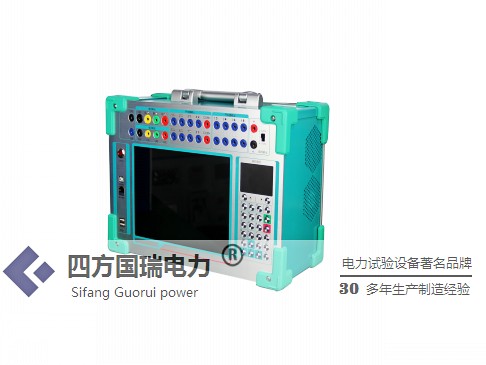

SF-S802三相继电保护测试仪(手提式)【厂家直供】

    SF-S802三相继电保护测试仪(手提式)主要特点 1.满足现场所有试验要求。本仪器具有标准的四相电压,三相电流输出,既可对传统的各种继电器及保护装置进行试验,也可对现代各种微机保护进行各种试验,特别是对变压器差功保护和备自投装置,试验更加方便和完美。 2.各种技术指标完全达到电力部颁发的DL/T624-1997《继电保护微机型试验装置技术条件》的标准。 3.经典的Windows XP操作界面,人机界面友好,操作简便快捷;高性能的嵌入式工业控制计算机和8.4寸分辨率为800×600的TFT真彩显示屏,可以提供丰富直观的信息,包括设备当前的工作状态及各种帮助信息等。 4.本机Windows XP系统自带恢复功能,避免因非法关机或误操作等引起的系统崩溃。 5.配备有超薄型工业键盘和光电鼠标,可以象操作普通PC机一样通过键盘或鼠标完成各种操作。 6.主控板采用DSP+FPGA结构,16位DAC输出,对基波可产生每周2000点的高密度正弦波,大大改善了波形的质量,提高了测试仪的精度。 7.功放采用高保真线性功放,既保证了小电流的精度,又保证了大电流的稳定。 8.采用USB接口直接和PC机通讯,无须任何转接线,方便使用。 9.可连接笔记本电脑(选配)运行。笔记本电脑与工控机使用同一套软件,无须重新学习操作方法。 10.具备GPS同步试验功能。装置可内置GPS同步卡(选配)通过RS232口与PC机相连,实现两台测试仪异地进行同步对调试验。 11.配有独立专用直流辅助电压源输出,输出电压分别为110V(1A),220V(0.6A)。以提供给需要直流工作电源的继电器或保护装置使用。 12.具有软件自较准功能,避免了要打开机箱通过调整电位器来校准精度,从而大大提高了精度的稳定性。

  • ㊣ 湖北大型电力试验设备生产基地
  • ㊣ 始于1986年,30多年生产制造经验,只专注电力试验设备领域,品质更有保障

  • 产品咨询、购买、维护服务,欢迎致电 027-61903638 联系我们

产品简介

主要特点

1.满足现场所有试验要求。本仪器具有标准的四相电压,三相电流输出,既可对传统的各种继电器及保护装置进行试验,也可对现代各种微机保护进行各种试验,特别是对变压器差功保护和备自投装置,试验更加方便和完美。

2.各种技术指标完全达到电力部颁发的DL/T624-1997《继电保护微机型试验装置技术条件》的标准。

3.经典的Windows XP操作界面,人机界面友好,操作简便快捷;高性能的嵌入式工业控制计算机和8.4寸分辨率为800×600TFT真彩显示屏,可以提供丰富直观的信息,包括设备当前的工作状态及各种帮助信息等。

4.本机Windows XP系统自带恢复功能,避免因非法关机或误操作等引起的系统崩溃。

5.配备有超薄型工业键盘和光电鼠标,可以象操作普通PC机一样通过键盘或鼠标完成各种操作。

6.主控板采用DSP+FPGA结构,16DAC输出,对基波可产生每周2000点的高密度正弦波,大大改善了波形的质量,提高了测试仪的精度。

7.功放采用高保真线性功放,既保证了小电流的精度,又保证了大电流的稳定。

8.采用USB接口直接和PC机通讯,无须任何转接线,方便使用。

9.可连接笔记本电脑(选配)运行。笔记本电脑与工控机使用同一套软件,无须重新学习操作方法。

10.具备GPS同步试验功能。装置可内置GPS同步卡(选配)通过RS232口与PC机相连,实现两台测试仪异地进行同步对调试验。

11.配有独立专用直流辅助电压源输出,输出电压分别为110V1A),220V0.6A)。以提供给需要直流工作电源的继电器或保护装置使用。

12.具有软件自较准功能,避免了要打开机箱通过调整电位器来校准精度,从而大大提高了精度的稳定性。






产品特征

1.满足现场所有试验要求。本仪器具有标准的四相电压,三相电流输出,既可对传统的各种继电器及保护装置进行试验,也可对现代各种微机保护进行各种试验,特别是对变压器差功保护和备自投装置,试验更加方便和完美。

2.各种技术指标完全达到电力部颁发的DL/T624-1997《继电保护微机型试验装置技术条件》的标准。

3.经典的Windows XP操作界面,人机界面友好,操作简便快捷;高性能的嵌入式工业控制计算机和8.4寸分辨率为800×600TFT真彩显示屏,可以提供丰富直观的信息,包括设备当前的工作状态及各种帮助信息等。

4.本机Windows XP系统自带恢复功能,避免因非法关机或误操作等引起的系统崩溃。

5.配备有超薄型工业键盘和光电鼠标,可以象操作普通PC机一样通过键盘或鼠标完成各种操作。

6.主控板采用DSP+FPGA结构,16DAC输出,对基波可产生每周2000点的高密度正弦波,大大改善了波形的质量,提高了测试仪的精度。

7.功放采用高保真线性功放,既保证了小电流的精度,又保证了大电流的稳定。

8.采用USB接口直接和PC机通讯,无须任何转接线,方便使用。

9.可连接笔记本电脑(选配)运行。笔记本电脑与工控机使用同一套软件,无须重新学习操作方法。

10.具备GPS同步试验功能。装置可内置GPS同步卡(选配)通过RS232口与PC机相连,实现两台测试仪异地进行同步对调试验。

11.配有独立专用直流辅助电压源输出,输出电压分别为110V1A),220V0.6A)。以提供给需要直流工作电源的继电器或保护装置使用。

12.具有软件自较准功能,避免了要打开机箱通过调整电位器来校准精度,从而大大提高了精度的稳定性。

产品别称

SF-S802三相继电保护测试仪-三相继电保护测试仪手提式-手提式三相继电保护测试仪-三相继电保护测试仪厂家

产品参数

技术参数

1.    交流电流源(3*40A

单相电流输出(有效值)

0--40A/相,精度:0.2%  ±5mA

三相并联输出(有效值)

0--120A/三相同相位并联输出

相电流长时间允许工作值(有效值)

10A

每相最大输出功率

400VA

三相并联电流最大输出功率

1000VA

三并电流最大输出允许工作时间

10s

频率范围

0--1000Hz,精度0.01Hz

谐波次数

2--20

相位

0--360°,精度0.1°

2.直流电流源

直流电流输出

0--±10A/相,精度:0.2%  ±5mA

3.交流电压源

单相电压输出(有效值)

0--125V/相,精度:0.2%  ±5mV

线电压输出(有效值)

0--250V

相电压/线电压输出功率

75VA/100VA

频率范围

0--1000Hz,精度:0.001Hz

谐波次数

2--20

相位

0--360°,精度:0.1°

4.直流电压源

单相电压输出幅值

0--±150V,精度:0.2%  ±5mV

线电压输出幅值

0--±300V

相电压/线电压输出功率

90VA/180VA

5.开关量端子

开关量输入端子

8

空接点

1--20mA24V 装置内部有源输出

电位翻转

无源接点:低阻短接信号

有源接点:0-250V DC

开关量输出端子

4对,空接点,遮断容量:110V/2A220V/1A

6.其他

时间范围

1ms--9999s,测量精度:1ms

台式机单机体积重量

体积 410 x 190 x 420mm3,约18Kg

电源

AC220V±10%50Hz10A


产品附件

本产品详细清单,请以说明书或代销合同为准

微机继电保护测试仪主机 1台
机箱 1台
测试线包 1包
电流测试线 1根
电压测试线 1根
关量测试线 1根
电源线 1根
接地线 1根
插针、插鼻    1包
USB数据线 1根
10A保险管 2个
2A保险管 2个
说明书 1份
合格证 1张
检验报告 1份
