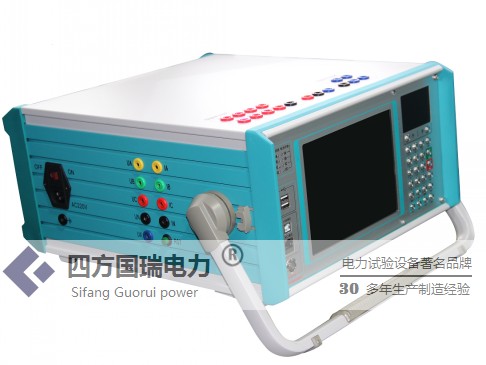

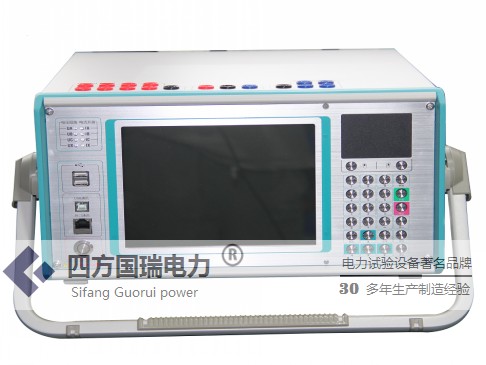

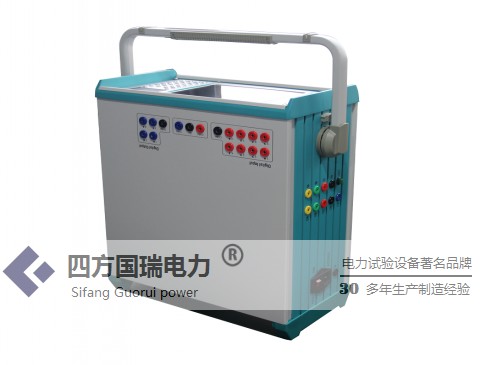

SF-T802三相继电保护测试仪

    SF-T802三相继电保护测试仪主要特点 1.满足现场所有试验要求。本仪器具有标准的四相电压,三相电流输出,既可对传统的各种继电器及保护装置进行试验,也可对现代各种微机保护进行各种试验,特别是对变压器差功保护和备自投装置,试验更加方便和完美。 2.各种技术指标完全达到电力部颁发的DL/T624-1997《继电保护微机型试验装置技术条件》的标准。 3.经典的Windows XP操作界面,人机界面友好,操作简便快捷;高性能的嵌入式工业控制计算机和8.4寸分辨率为800×600的TFT真彩显示屏,可以提供丰富直观的信息,包括设备当前的工作状态及各种帮助信息等。 4.本机Windows XP系统自带恢复功能,避免因非法关机或误操作等引起的系统崩溃。 5.配备有超薄型工业键盘和光电鼠标,可以象操作普通PC机一样通过键盘或鼠标完成各种操作。 6.主控板采用DSP+FPGA结构,16位DAC输出,对基波可产生每周2000点的高密度正弦波,大大改善了波形的质量,提高了测试仪的精度。 7.功放采用高保真线性功放,既保证了小电流的精度,又保证了大电流的稳定。 8.采用USB接口直接和PC机通讯,无须任何转接线,方便使用。 9.可连接笔记本电脑(选配)运行。笔记本电脑与工控机使用同一套软件,无须重新学习操作方法。 10.具备GPS同步试验功能。装置可内置GPS同步卡(选配)通过RS232口与PC机相连,实现两台测试仪异地进行同步对调试验。 11.配有独立专用直流辅助电压源输出,输出电压分别为110V(1A),220V(0.6A)。以提供给需要直流工作电源的继电器或保护装置使用。 12.具有软件自较准功能,避免了要打开机箱通过调整电位器来校准精度,从而大大提高了精度的稳定性。

  • ㊣ 湖北大型电力试验设备生产基地
  • ㊣ 始于1986年,30多年生产制造经验,只专注电力试验设备领域,品质更有保障

  • 产品咨询、购买、维护服务,欢迎致电 027-61903638 联系我们

产品简介

1SF-T802三相继电保护测试仪满足现场所有试验要求。本仪器具有标准的四相电压,三相电流输出,既可对传统的各种继电器及保护装置进行试验,也可对现代各种微机保护进行各种试验,特别是对变压器差功保护和备自投装置,试验更加方便和完美。

2.各种技术指标完全达到电力部颁发的DL/T624-1997《继电保护微机型试验装置技术条件》的标准。

3.经典的Windows XP操作界面,人机界面友好,操作简便快捷;高性能的嵌入式工业控制计算机和8.4寸分辨率为800×600TFT真彩显示屏,可以提供丰富直观的信息,包括设备当前的工作状态及各种帮助信息等。

4.本机Windows XP系统自带恢复功能,避免因非法关机或误操作等引起的系统崩溃。

5.配备有超薄型工业键盘和光电鼠标,可以象操作普通PC机一样通过键盘或鼠标完成各种操作。

6.主控板采用DSP+FPGA结构,16DAC输出,对基波可产生每周2000点的高密度正弦波,大大改善了波形的质量,提高了测试仪的精度。

7.功放采用高保真线性功放,既保证了小电流的精度,又保证了大电流的稳定。

8.采用USB接口直接和PC机通讯,无须任何转接线,方便使用。

9.可连接笔记本电脑(选配)运行。笔记本电脑与工控机使用同一套软件,无须重新学习操作方法。

10.具备GPS同步试验功能。装置可内置GPS同步卡(选配)通过RS232口与PC机相连,实现两台测试仪异地进行同步对调试验。

11.配有独立专用直流辅助电压源输出,输出电压分别为110V1A),220V0.6A)。以提供给需要直流工作电源的继电器或保护装置使用。

12.具有软件自较准功能,避免了要打开机箱通过调整电位器来校准精度,从而大大提高了精度的稳定性。







SF-T802三相继电保护测试仪 硬件组成

1.内置高性能工业控制计算机

本装置采用高性能工控机作为控制计算机,配有自还原CF卡,8.4800×600分辨率TFT真彩LCD显示器。本机带高性能专用工业键盘和鼠标,无须另接外设就可直接使用,软件在Windows XP操作系统下运行,操作简便。装置面板配有两个USB接口,可方便地进行数据存取、数据通信和软件升级等。(多功能接口可升级)

2.DSP数字信号处理系统

采用6000系列DSP控制器作为核心,FPGA可编程逻辑器件输出波形,由于采用的是DDS硬件输出波形的技术,使波形频率和相位精度相当高,同时,该系统与工控机通讯直接采用USB2.0接口,使得数据通讯稳定可靠。

3.D/AA/D转换

采用高精度D/A转换器,同时采用有源低通滤波器,使输出波形平滑,幅频特性优良。同时控制系统还保留了77A/D转换电路,可实时采集7路模拟量的输出波形并通过软件在屏幕上显示实际输出的波形,幅值和相位。

4.高精度线性电压,电流功率放大器

电流、电压采用高性能线性放大器直接耦合输出方式,使电流,电压源可直接输出交流和直流波形,并可通过软件计算输出各种如方波、各次谐波叠加的组合波形,故障暂态波形等,可以较好地模拟各种短路故障时的电流,电压特征。功放电路采用进口大功率高保真模块式功率器件做功率输出级,结合精心合理设计的散热结构,具有足够大的功率冗余和热容量,功放电路具有完备的过热、过流、过压及短路保护,电流回路允许开路,不会损坏装置。面板有电流开路指示灯,以方便用户检查接线正确与否。同时面板还有电压过载或短路指示灯,当电压回路(在有输出情况下)发生短路时,该指示灯发亮并启动蜂鸣器报警。大电流限时采用独特的硬件,限时电路,克服了传统的软件限时的缺点,使大电流使用更安全更可靠。

产品特征

1.满足现场所有试验要求。本仪器具有标准的四相电压,三相电流输出,既可对传统的各种继电器及保护装置进行试验,也可对现代各种微机保护进行各种试验,特别是对变压器差功保护和备自投装置,试验更加方便和完美。

2.各种技术指标完全达到电力部颁发的DL/T624-1997《继电保护微机型试验装置技术条件》的标准。

3.经典的Windows XP操作界面,人机界面友好,操作简便快捷;高性能的嵌入式工业控制计算机和8.4寸分辨率为800×600TFT真彩显示屏,可以提供丰富直观的信息,包括设备当前的工作状态及各种帮助信息等。

4.本机Windows XP系统自带恢复功能,避免因非法关机或误操作等引起的系统崩溃。

5.配备有超薄型工业键盘和光电鼠标,可以象操作普通PC机一样通过键盘或鼠标完成各种操作。

6.主控板采用DSP+FPGA结构,16DAC输出,对基波可产生每周2000点的高密度正弦波,大大改善了波形的质量,提高了测试仪的精度。

7.功放采用高保真线性功放,既保证了小电流的精度,又保证了大电流的稳定。

8.采用USB接口直接和PC机通讯,无须任何转接线,方便使用。

9.可连接笔记本电脑(选配)运行。笔记本电脑与工控机使用同一套软件,无须重新学习操作方法。

10.具备GPS同步试验功能。装置可内置GPS同步卡(选配)通过RS232口与PC机相连,实现两台测试仪异地进行同步对调试验。

11.配有独立专用直流辅助电压源输出,输出电压分别为110V1A),220V0.6A)。以提供给需要直流工作电源的继电器或保护装置使用。

12.具有软件自较准功能,避免了要打开机箱通过调整电位器来校准精度,从而大大提高了精度的稳定性。

产品别称

SF-T802三相继电保护测试仪-三相继电保护测试仪-802三相继电保护测试仪-三相继保-继保仪-三相继电保护测试仪厂家

产品参数

1.    交流电流源(3*40A

单相电流输出(有效值)

0--40A/相,精度:0.2%  ±5mA

三相并联输出(有效值)

0--120A/三相同相位并联输出

相电流长时间允许工作值(有效值)

10A

每相最大输出功率

420VA

三相并联电流最大输出功率

1000VA

三并电流最大输出允许工作时间

5s

频率范围

0--1000Hz,精度0.01Hz

谐波次数

2--20

相位

0--360°,精度0.1°

2.直流电流源

直流电流输出

0--±10A/相,精度:0.2%  ±5mA

3.交流电压源

单相电压输出(有效值)

0--125V/相,精度:0.5%  ±5mV

线电压输出(有效值)

0--250V

相电压/线电压输出功率

70VA/90VA

频率范围

0--1000Hz,精度:0.001Hz

谐波次数

2--20

相位

0--360°,精度:0.1°

4.直流电压源

单相电压输出幅值

0--±150V,精度:0.2%  ±5mV

线电压输出幅值

0--±300V

相电压/线电压输出功率

70VA/90VA

5.开关量端子

开关量输入端子

8

空接点

1--20mA24V 装置内部有源输出

电位翻转

无源接点:低阻短接信号

有源接点:0-250V DC

开关量输出端子

4对,空接点,遮断容量:110V/2A220V/1A

6.其他

时间范围

1ms--9999s,测量精度:1ms

台式机单机体积重量

体积 410 x 190 x 420mm3,约18Kg

电源

AC220V±10%50Hz5A

产品附件

本产品详细清单,请以说明书或代销合同为准

继电保护测试仪主机 1台
机箱 1台
测试线包 1包
电流测试线 1根
电压测试线 1根
关量测试线 1根
电源线 1根
接地线 1根
插针、插鼻    1包
USB数据线 1根
光盘 (需要远程发送)
10A保险管 2个
2A保险管 2个
说明书 1份
合格证 1张
检验报告 1份

售后客服


★★★★★ 客服服务中心:027-61903638,我们将尽快安排电力工程师为您及时解答!

保修承诺


三年质保,一年包换,六个月包退,一个月试用

同时配套一站式的全面服务,公司会为每一个客户提供免费的专业技术服务和现场指导工作,公司拥有一组完善的客服系统,为客户提供一对一的售前、售中、售后三大服务环节,为每一位客户免除后顾之忧,树立公司以客户为中心的精神。
