SFXZ-108kVA/108kV变频串联谐振耐压试验装置【厂家直供】

    兼顾较宽的适用范围,采用串联谐振的原理满足交/直流耐试验参考标准:GB 50150-2016,DL/T 849.6-2016,DL/T 474.4-2018K,额定负载温升小,干式环氧浇注,高强度机械性及绝缘性,实现多种工作模式,满足不同试品要求,实现一机多用,变频串联谐振试验成套装置主要针对交联电缆、水力发电机、主变、母线、GIS等的交流耐压试验,具有较宽的适用范围,是地、市、县级高压试验部门及电力安装、修试工程单位理想的耐压设备。变频串联谐振试验成套装置主要由变频控制电源、激励变压器、电抗器、电容分压器、补偿电容器(选配)组成。

  • ㊣ 湖北大型电力试验设备生产基地
  • ㊣ 始于1986年,30多年生产制造经验,只专注电力试验设备领域,品质更有保障

  • 产品咨询、购买、维护服务,欢迎致电 027-61903638 联系我们

产品简介

变频串联谐振耐压试验装置 SFXZ-108kVA/108kV 满足试品范围

1、10kV/300mm2电缆2km的交流耐压试验,电容≤0.751uF, 试验频率30-300Hz,试验电压22kV, 试验时间5min。

2、10kV开关等电气设备的交流耐压试验,试验频率30-300Hz,试验电压不超过42kV,试验时间1min。

3、35kV/300mm2电缆0.8km的交流耐压试验,电容量≤0.1556uF,试验频率30-300Hz,试验电压52kV,试验时间60min。

4、35kV/13500kVA主变的交流耐压试验,电容量≤0.02uF,试验频率45-65Hz,试验电压68kV,试验时间1min。

5、35kV开关等电气设备的交流耐压试验,试验频率30-300Hz,试验电压不超过95kV,试验时间1min。

装置主要组成

主要功能及特征

   SFXZ系列变频串联谐振耐压试验装置,采用调节电源频率的方式,使得电抗器与被试电容器实现谐振,从而在被试品上获得高电压大电流,因其所需电源功率小、设备重量轻体积小,在国内外得到了广泛好评和应用,是当前高电压试验的新方法和潮流。

我公司调频谐振装置主要功能及其技术特点:

1、装置具有过压、过流、零位启动、系统失谐(闪络)等保护功能,过压过流保护值可以根据用户需要整定,试品闪络时闪络保护动作并能记下闪络电压值,以供试验分析。

2、整个装置单件重量很轻,便于现场使用。

3、装置具有三种工作模式:全自动模式、手动模式、自动调谐手动升压模式;方便用户根据现场情况灵活选择,提高试验速度。

4、能存储和异地打印数据,存入的数据编号是数字,方便用户识别和查找。

5、装置自动扫频时频率起点可以在规定范围内任意设定,扫频方向可以向上、向下选择,同时液晶大屏幕显示扫描曲线,方便使用者直观了解是否找到谐振点。

6、采用DSP平台技术,可根据用户需要增减功能和升级,人机交换界面更为人性化。

7、所需电源容量大大减小。串联谐振电源是利用谐振电抗器和被试品电容谐振产生高电压和大电流的,在整个系统中,电源只需要提供系统中有功消耗的部分,因此试验所需的电源功率只有试验容量的1/Q。

8、设备的重量和体积大大减少。串联谐振装置中,省去了笨重的大功率调压装置和普通的大功率工频试验变压器,而且,谐振激磁电源只需试验容量的1/Q,使得系统重量和体积大大减少,一般为普通试验装置的1/10-1/30。

9、有效改善输出电压波形。谐振电源是谐振式滤波电路,能改善输出电压的波形畸变,获得很好的正弦波形,有效防止了谐波峰值对试品的误击穿。

10、防止大的短路电流烧伤故障点。在串联谐振状态,当试品的绝缘弱点被击穿时,电路立即脱谐,回路电流迅速下降为正常试验电流的1/Q,而用并联谐振或者试验变压器做耐压试验时,击穿电流立即上升几十倍,两者相比,短路电流与击穿电流相差数百倍。串联谐振能有效的找到绝缘弱点,又不存在大的短路电流烧伤故障点的忧患。

11、不会出现任何恢复过电压。试品发生击穿时,因失去谐振条件,高电压也立即消失,电弧即刻熄灭,且恢复电压的再建立过程很长,很容易在再次达到闪络电压前断开电源,这种电压的恢复过程是一种能量积累的间歇振荡过程,其过程长,而且不会出现任何恢复过电压。

主要技术参数

1.  额定容量:108kVA

2.  额定电压:27kV; 54kV;108kV

3.  额定电流:4A; 2A;1A

4.  测量精度:系统有效值1.5级

5.  工作频率:30-300Hz

6.  装置输出波形:正弦波

7.  品质因素:装置自身Q≥30(f=45Hz)

8.  波形畸变率:输出电压波形畸变率≤1%

9.  输入电源:单相220或三相380V电压,频率为50Hz

10. 工作时间:额定负载下允许连续60min;过压1.1倍1分钟

11. 温   升:额定负载下连续运行60min后温升≤65K

12. 保护功能:过压、过流、零位启动、系统失谐(闪络)等保护功能

13.    环境温度:-20℃-55℃

14. 相对湿度:≤90%RH

15. 海拔高度:≤3000米

装置容量验证

装置容量定为108kVA,分四节电抗器,电抗器单节为27kVA/27kV/1A/110H,

验证:1、10kV/300mm2电缆2km的交流耐压试验,电容≤0.751uF, 试验频率30-300Hz,试验电压22kV, 试验时间5min。

使用四节电抗器并联,L=110/4=27.5H

试验频率:f=1/2π√LC=1/(2×3.14×√27.5×0.751×10-6)=35.02Hz

试验电流:I=2πfCU试 =2π×35.02×0.751×10-6×22×103=3.64A

3、35kV/300mm2电缆0.8km的交流耐压试验,电容量≤0.1556uF,试验频率30-300Hz,试验电压52kV,试验时间60min。

使用两节电抗器串联(互感系数1.15)两组并联,L=110×2×1.15/2=126.5H

试验频率:f=1/2π√LC=1/(2×3.14×√126.5×0.1556×10-6)=35.87Hz

试验电流:I=2πfCU试 =2π×35.87×0.1556×10-6×52×103=1.82A

4、35kV/13500kVA主变的交流耐压试验,电容量≤0.02uF,试验频率45-65Hz,试验电压68kV,试验时间1min。

使用四节电抗器串联(互感系数1.25),L=110×4×1.25=550H

试验频率:f=1/2π√LC=1/(2×3.14×√550×0.02×10-6)=47.99Hz

试验电流:I=2πfCU试 =2π×47.99×0.02×10-6×68×103=0.41A

满足实验要求。

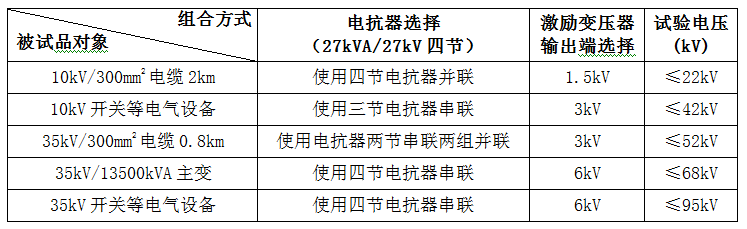

试验时设备组合方式

系统配置参数

(一) 变频电源SFXZ-6kW                                     1台

1) 额定输出容量:6kW

2) 工作电源:220/380±10%V(单/三相),工频

3) 输出电压:0–400V

4) 额定输入电流:15A

5) 额定输出电流:15A

6) 电压分辨率:0.01kV

7) 电压测量精度:1.5%

8) 频率调节范围:30–300Hz

9) 频率调节分辨率:≤0.1Hz

10) 频率稳定度:0.1%

11) 运 行 时 间:额定容量下连续60min

12) 温   升:额定容量下连续运行60min元器件最高温度≤65K

13) 噪 声 水 平:≤50dB

14)  尺寸(长宽高mm):400×280×400

15)  重 量:约10kg

(二) 激励变压器SFJL-6kVA/1.5/3/6kV/0.4kV                   1台

1) 额定容量:6kVA

2) 输入电压:0-400V

3) 输出电压:1.5/3/6kV

4) 结   构:干式

5) 尺寸(长宽高mm):450×330×430

6) 重   量:约45kg

(三) 高压电抗器SFDK-27kVA/27kV                             4节

1) 额定容量:27kVA;

2) 额定电压:27kV

3) 额定电流:1A

4) 电 感 量:110H/单节

5) 品质因素:Q≥30 (f=45Hz)

6) 结   构:干式

7) 尺寸(内径高mm):∅282×435

8) 重   量:约48kg

(四) 电容分压器SFFY-1000pF/110kV                            1套

1) 额定电压:110kV

2) 高压电容量:1000pF

3) 介质损耗:tgσ≤0.5%

4) 分 压 比:1500:1

5) 测量精度:有效值1.5级

6) 尺寸(内径高mm):∅140×1000

7) 重   量:约8kg

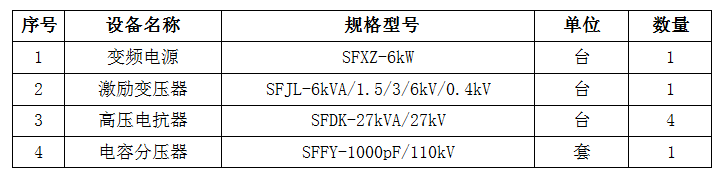

供货清单

参考实验标准

DL/T 596-1996

《电力设备预防性试验规程》

GB50150-2016

《电气装置安装工程电气设备交接试验标准》

GB10229-88

《电抗器》

GB1094

《电力变压器》

GB1094.1-GB1094.6-96

《外壳防护等级》

GB2900

《电工名词术语》

GB/T16927.1~2-1997

《高电压试验技术》

DL/T474.4-2006           《现场绝缘试验实施导则-交流耐压试验》

DL/T1015                 《现场直流和交流耐压试验电压测量系统的使用导则》

GB/T311.1-1997           《高压输变电设备的绝缘与配合》

GB191-2000              《包装储运图示标志》

JB/T9641-1999           《试验变压器》

IEC358(1990)             《耦合电容器和电容分压器》

GB4793-1984              《电子测量仪器安全要求》

GB/T3859.2-1993         《半导体变流器应用导则》

GB/T2423.8-1995         《电工电子产品基本环境试验规程》

DL/T849.6-2004           《电力设备专用测试仪器通用技术条件第6部分:高压谐振试验装置》

SFXZ-108kVA/108kV变频串联谐振耐压试验装置

什么是调频串联谐振试验装置呢?它指的是利用调谐电力感应的原理,与符合电容两者之间进行良好的串联谐振,以便于能够在电力系统中获取到试验电压的一种设备。任何大型变压器的制作,都需要依靠SFXZ-108kVA/108kV变频串联谐振耐压试验装置来完成,最终产生出工频试验电压来全程运作。

在整个串联谐振装置的的构成部分上,分别是由隔离变压器和调频调压的电源所组成,当然也包括了电容和电阻抗原件,使得串联谐振方式可以应在各种测试品中。

被试品的电容和电阻抗器件,应该会构成什么样的形式呢?实际上,SFXZ-108kVA/108kV变频串联谐振耐压试验装置所推出的产品质量相当好,电容和电抗器件能够稳定地形成串联谐振,进而把分压器接到试验物体的两边,就可以准确无误地测试出试验体的工频电压了。


产品特征

产品别称

SFXZ-108kVA/108kV变频串联谐振耐压试验装置108kVA/108kV变频串联谐振耐压试验装置串联谐振、变频谐振、变频串联谐振、串联谐振试验设备、串联谐振耐压装置、电缆耐压串联谐振装置

产品参数

产品附件

本产品详细清单,请以说明书或代销合同为准

售后客服


★★★★★ 客服服务中心:027-61903638,我们将尽快安排电力工程师为您及时解答!

保修承诺


三年质保,一年包换,六个月包退,一个月试用

同时配套一站式的全面服务,公司会为每一个客户提供免费的专业技术服务和现场指导工作,公司拥有一组完善的客服系统,为客户提供一对一的售前、售中、售后三大服务环节,为每一位客户免除后顾之忧,树立公司以客户为中心的精神。

在湖北四方国瑞电力控股有限公司长达近30年的不懈努力与坚持以品质为核心理念运行中,如今,产品品质保障已经成为电力预防性试验行业独有不可复制的核心竞争优势,在市场上已经树立良好的口碑形象。除了把控好产品的卓越品质以外,同时也离不开专业、经验丰富的电力团队。

用户至上和诚信为本是我们的服务宗旨,而质量是四方国瑞生命的保证,实现三年保修/一年包换/六个月包退/一个月试用/终身维护的服务承诺,正是验证了公司对产品质量的信心所在,而信心的来源,正是因为我们拥有优厚的产品质量!
