SFR05直流电阻测试仪

SFR05直流电阻测试仪。该仪器采用全新电源技术，具有体积小、重量轻、输出电流大、重复 性好、抗干扰能力强、保护功能完善等特点。整机由高速单片机控制，自动化程度高，具有自动放 电和放电报警功能。仪器测试精度高，操作简便，可实现变压器直阻的快速测量。



产品简介

概述

    变压器直流电阻是变压器制造中半成品、成品出厂试验、安装、大修、改变分接开关后、交接



试验及电力部门预防性试验的必测项目。可以检查绕组接头的焊接质量和绕组有无匝间短路，可以



检测电压分接开关的各个位置接触是否良好以及分接开关实际位置与指示位置是否相符，引出线是



否有断裂，多股导线并绕是否有断股等情况。为了满足变压器直流电阻快速测量的需要，我公司研

制的SFR05直流电阻测试仪。该仪器采用全新电源技术，具有体积小、重量轻、输出电流大、重复



性好、抗干扰能力强、保护功能完善等特点。整机由高速单片机控制，自动化程度高，具有自动放



电和放电报警功能。仪器测试精度高，操作简便，可实现变压器直阻的快速测量。

二、主要技术指标

项目         技术指标及参数     备注

测试电流         <20mA、40mA、200mA、1A、5A





测量范围         1mΩ-2Ω        （5A）    (5A档)

5mΩ-10Ω      (1A)

100mΩ-50Ω     (200mA)

1Ω-250Ω       （40mA）         准确度：±(0.2%+2字)

         100Ω-20KΩ     （<20mA）      准确度：±(0.5%+2字)

最小分辨率     0.1μΩ

显示         液晶显示器     电阻显示有效数字为 4 位

数据存储         1000组

工作环境         环境温度:0℃～40℃ 相对湿度: <90%RH，不结露

电源         AC 220V±10V，50Hz±1 Hz 保险管 2A

最大功耗         200W

外形尺寸         360*290*170（mm）

重量         主机5.6KG 线箱4.45KG

三、功能特点

1、整机由高速单片机控制，自动化程度高，操作简便。

2、仪器采用全新电源技术，电流档位多，测量范围宽，可根据负载自动选

择电流，适合中小型变压器和电压互感器的直流电阻测量。

3、保护功能完善，能可靠保护反电势对仪器的冲击，性能更可靠。

4、具有声响放电报警，放电指示清晰，减少误操作。

5、响应速度快。

6、智能功率管理技术，仪器总工作在最小功率状态，有效节能，减少发热。

7、480X272点阵的超小像素点的65K真彩色液晶，

8、仪器自带万年历时钟和掉电存储，可存储1000组测试数据，可随时查阅

9、仪器配备RS232和USB接口，可和计算机通讯以及U盘存储

10、自带面板式微型打印机，可汉化打印测量结果

厂家推荐--SFR10A直流电阻测试仪

变压器直流电阻是变压器制造中半成品、成品出厂试验、安装、大修、改变分接开关后、交接试验及电力部门预防性试验的必测项目。可以检查绕组接头的焊接质量和绕组有无匝间短路，可以检测电压分接开关的各个位置接触是否良好以及分接开关实际位置与指示位置是否相符，引出线是否有断裂，多股导线并绕是否有断股等情况。为了满足变压器直流电阻快速测量的需要，我公司研制的SFR10A变压器直流电阻测试仪。该仪器采用全新电源技术，具有体积小、重量轻、输出电流大、重复性好、抗干扰能力强、保护功能完善等特点。整机由高速单片机控制，自动化程度高，具有自动放电和放电报警功能。仪器测试精度高，操作简便，可实现变压器直阻的快速测量。



概述

    变压器直流电阻是变压器制造中半成品、成品出厂试验、安装、大修、改变分接开关后、交接试验及电力部门预防性试验的必测项目。可以检查绕组接头的焊接质量和绕组有无匝间短路，可以检测电压分接开关的各个位置接触是否良好以及分接开关实际位置与指示位置是否相符，引出线是否有断裂，多股导线并绕是否有断股等情况。为了满足变压器直流电阻快速测量的需要，我公司研制的SFR10A变压器直流电阻测试仪。该仪器采用全新电源技术，具有体积小、重量轻、输出电流大、重复性好、抗干扰能力强、保护功能完善等特点。整机由高速单片机控制，自动化程度高，具有自动放电和放电报警功能。仪器测试精度高，操作简便，可实现变压器直阻的快速测量。

二、功能特点

1、仪器可以使用安卓手机或平板，关注微信公众号，下载专用APP，通过专用软件全程控制仪器，测试数据存储上传，方便查阅。

2、仪器最高输出电压24V，便于高阻值时选择更大的测试电流，提高测试速度

3、仪器采用全新电源技术，电流档位多，测量范围宽，可根据负载自动选择电流，适合中小型变压器和电压互感器的直流电阻测量。

4、具有反电势冲击，测试过程中断线以及断电，电源过热等多种保护功能，能可靠保护反电势对仪器的冲击，并同步声响报警。

5、具有铜铝材质的任意温度换算功能，触摸输入任意绕组温度以及换算温度。

6、智能功率管理技术，仪器总工作在最小功率状态，有效节能，减少发热。

7、七寸高亮度触摸彩色液晶，强光下显示清晰，全触屏操作，中英文自由切换。

8、仪器自带万年历时钟和掉电存储，可存储1000组测试数据，可随时查阅。

9、仪器有蓝牙通讯，RS232通讯和USB接口，用于计算机通讯以及U盘数据存储。

10、自带面板式微型打印机，可汉化打印测量结果。

三、主要技术指标

项目         技术指标及参数     备注

测试电流         AUTO、<20mA、40mA、

200mA、1A、5A、10A







测量范围和准确度         0.5mΩ～0.8Ω     （10A）

1mΩ-4Ω          （5 A）

5mΩ-20Ω         ( 1 A)

100mΩ-100Ω      (200mA)

1Ω-500Ω         （40mA）

±(0.2%+2字)

         100Ω-100KΩ      （<20mA）

±(0.5%+2字)

最小分辨率     0.1μΩ

显示         七寸触摸彩色液晶         电阻显示有效数字为 4 位

数据存储         1000组

工作环境         环境温度:0℃～40℃      相对湿度: <90%RH，不结露

电源         AC 220V±10V，50Hz±1 Hz 保险管 2A

最大功耗         200W

外形尺寸         360*290*170（mm）

重量         主机：6 KG  线箱：5 KG

四、面板结构



AC220 开关   仪器工作电源，交流220V。

接  地  柱   仪器整机接地点，安全保护

I+、 I-      输出电流接线柱，I+为输出电流正，I-为输出电流负。

V+、V-       电压采样端，V+为电压线正端，V-为电压线负端。

RS232        通用串行接口，可通过计算机控制仪器。

USB          可向U盘输出测试结果。

风  扇       排风口

 四方国瑞电力热门设备--四级承试仪器

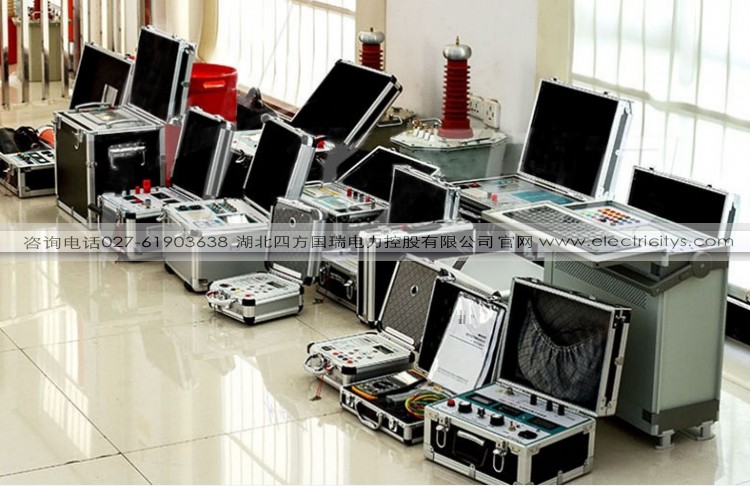

承试四级资质设备清单

一 高压发生设备
1 SFZGF-120KV、2mA直流高压发生器

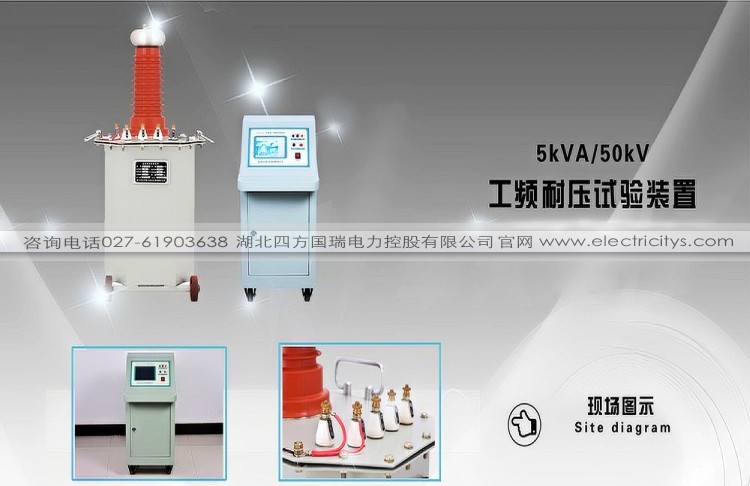

2 SFYDJ-30kVA/50kV工频耐压试验装置

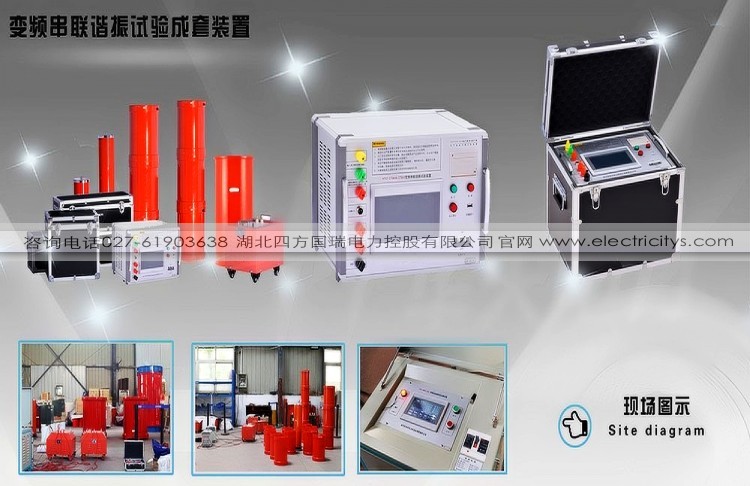

3 SFBP-75KVA-75KV变频串联谐振试验成套装置
4 SFSBF-5KVA感应耐压试验装置
二 电气测量仪器

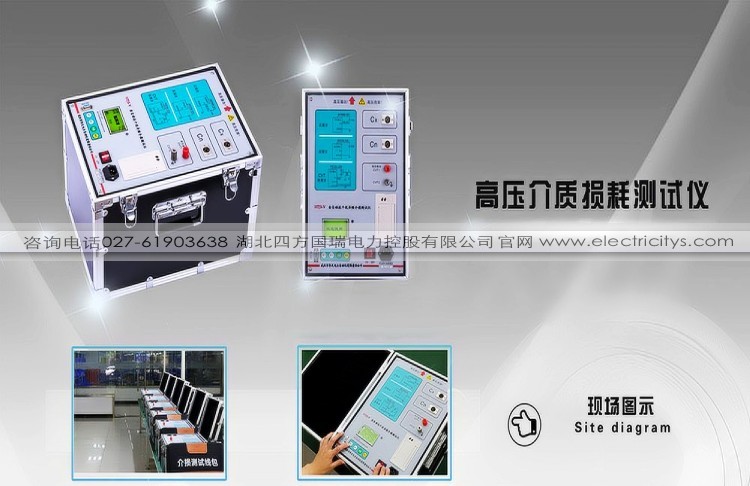

1 SFJS-6000C高压介质损耗测试装置

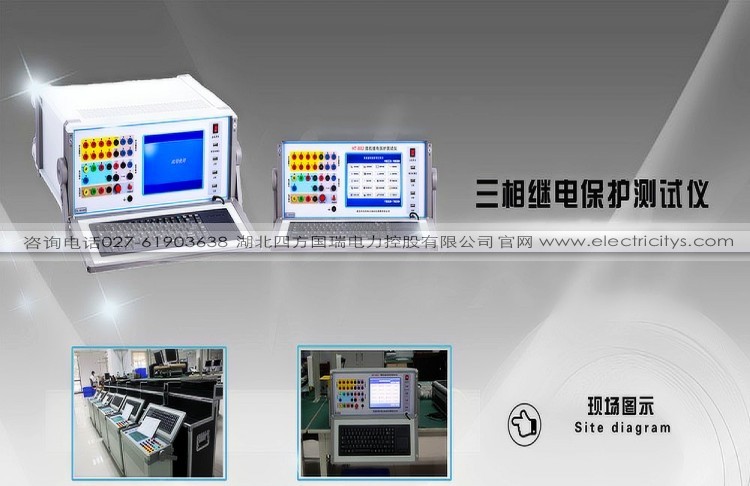

2 SFJB-730三相继电保护测试仪
3 SFHL-100A回路电阻测试仪

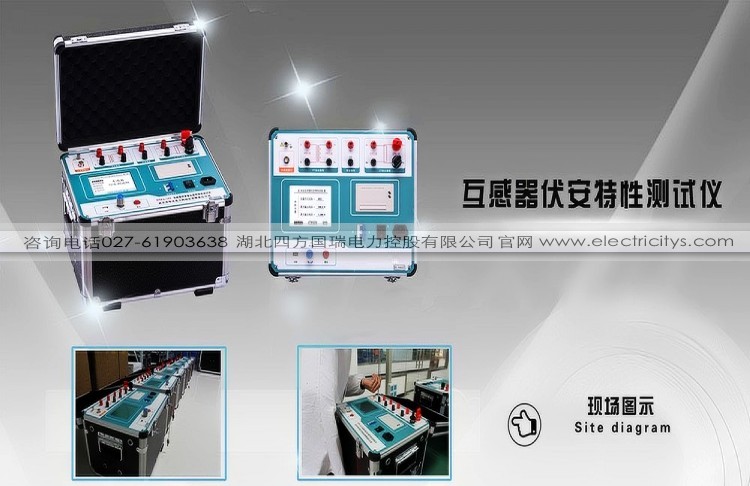

4 SFFA-103互感器伏安特性测试仪

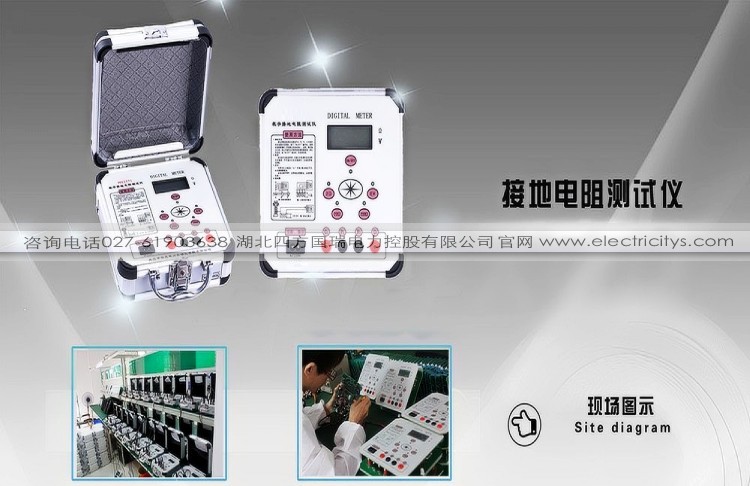

5 SF2571接地电阻测试仪
