变频串联谐振成套装置

发布日期：2020-06-29　点击：3242次

产品简介：

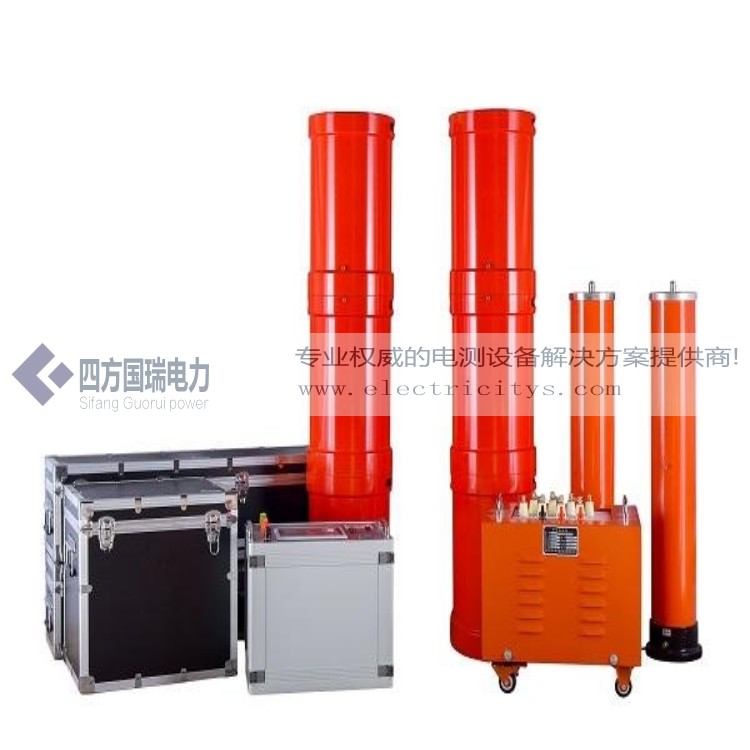

湖北四方国瑞电力控股有限公司生产的SFBX变频串联谐振成套装置是运用串联谐振的原理，通过调节变频控制器的输出频率，使得回路中的电抗器电感L和试品电容C发 生串联谐振，谐振电压即为试品上所加电压。变频谐振试验装置 广泛应用于电力、冶金、石油、化工等行业，适用于大容量、高电压的电容性试品，如发电机、电 力变压器、GIS和高压交联动力电缆、互感器、套管等的交接试 验和预防性试验。 变频串联谐振成套装置主要由变频控制器，励磁变压器， 高压电抗器，高压分压器等组成。变频控制器又分两大类，20KW及以上为控制台式，20KW以下为便携箱 式；变频串联谐振成套装置由控制器和滤波器组成。 变频控制器主要作用是把幅值和频率都固定的380V或200V工频正弦交流电转变为幅值和频率可调的正弦波。并 2020/6/29 变频串联谐振成套装置-上海美端电气有限公司  为整套设备提供电源。励磁变压器的作用是将 变频电源输出的电压升到合适的试验电压。高压电抗器L是谐振回路重要部件，当电源频率等于1/（2π√LCX）时，它 与被试品CX发生串联谐振。 变频用途及性能： 我公司在变频串联谐振高压试验方面，自行开发的调频、调压软件技术，领先于国内高压试验行业，利用这一技术设计，制造的变频串联谐振高压试验装置，完全 符合国家有关高压试验的规程和要求。 整套装置的组成： 整套装置由调频调压电源、激励变压器、电抗器、分压器、补偿电容等组成。 主要技术参数： ◆ 环境温度：-10℃—45℃ ◆ 工作湿度：≤90% ◆ 海拔：≤2000M ◆ 电源输入：380±10%三相或220V ±10%单相（10KW以下），50Hz ◆ 额定输出容量：0-5000KVA ◆ 谐振电压：0-1000KV ◆ 频率调节范围：0.1-300Hz ◆ 系统测量精度：0.5级 ◆ 频率调节分辨率：0.01Hz ◆ 不稳定度：≤0.05% ◆ 输出波形：正弦波 ◆ 波形畸变率：≤0.5% ◆ 噪声：≤60db ◆ 电抗器Q值：30-120
