SFL300回路电阻测试仪

发布日期：2020-06-21　点击：1458次

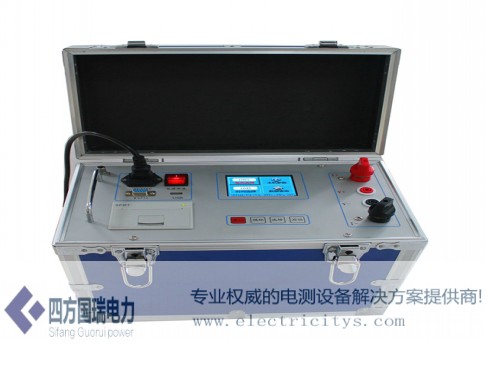

简介SFL300回路电阻测试仪

SFL300回路电阻测试仪是公司根据IEC标准及中华人民共和国最新电力执行标准DL/T845.4- 2004有关规定，发挥自身技术优势，精心研制的高精度、数字化开关检测仪器。该仪器采用高频大功率恒流开关电源技术，可测得微欧姆级接触电阻。广泛适用于各种开关及电器的接触电阻、回路电阻及电缆电线、焊缝接触电阻的测量，仪器测量数据准确，性能稳定，满足电力、供电部门现场高压开关维修和高压开关厂回路电阻测试的要求。输出电流和测量电阻同时输出在65K真彩色液晶上，测量结果即可电压输出也可U盘存储，掉电存储可满足随时数据查询。

二、         性能特点

1、测试电流大，完全符合有关测试接触电阻的国家标准要求。

2、输出电压高，测量量程宽。

3、测试电流来自高精度的大电流恒流电源，无需人工调节，测试迅速准确。

4、采用四端子接线法，有效地排除了测试线电阻对测试结果的影响。

5、320X240点阵的超小像素点的65K真彩色液晶，

6、仪器自带万年历时钟和掉电存储，可自动存储1000组测试数据，随时查阅

7、仪器配备微型打印机、RS232和USB接口，可和计算机通讯以及U盘存储

8、智能化功率管理技术，仪器总是工作在最小功率状态，有效节约能源。

三、         技术指标

测试电流： 100A、200A、300A

量程：0～50mΩ（100A）  0～20mΩ（200A）  0～5mΩ(300A)

分辨率：最小0.1µΩ

精度：±（0.5%±2个字）

功率:1000W

工作方式:连续测量

工作电源:AC220V±10%  50HZ

使用温度:0～40℃

相对湿度:小于等于90%  无结露

外形尺寸：主机：350*205*295（mm）  线箱370*270*180（mm）

重量：主机 9.3KG  线箱9.8KG

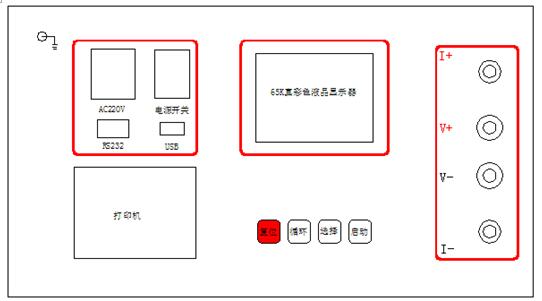

四、         仪器面板介绍

 1、         电源开关： “I”按下仪器开始供电，“O”按下关断仪器电源

2、  AC220V ：  仪器供电源输入端，本仪器采用交流220V供电

3、  I+、 I-   ：  为电流输出端子，通过专用测试线为试品提供恒定电流

4、  V+、V-  ：   为试品电压信号的输入端子

5、  液   晶 ：采用320X240真彩色液晶，强光下字体也可清晰观察，显示操作设置，测试结果，接触电阻值和输出电流值

6、RS232：    串口输出端

7、复 位 键 ：整机初始化，仪器处在准备状态

8、选 择 键 ：按下此键，选择仪器各项设置，测量结束可打印数据

9、循 环 键 ：主菜单循环选择键或U盘存储

10、确 认 键 ：按下确认键仪器开始启动电流进行测试

11、    ：  仪器接地端。

12、 USB   ： U盘接口

13、打 印 机：热敏打印机，打印测量结果

五、菜单操作

1、开机界面显示如图一所示：



按循环键光标可在电流选择、主机参数、时间选择、数据查询之间循环移动，光标在电流选择、主机参数、数据查询时按选择键可进入选中菜单的下一级菜单，光标在电流选择项按选择键可选择测量电流，当电流选择100A或200A时，光标在时间选择项内，按选择键时间可在10秒、30秒、1分钟、5分钟、10分钟、连续之间循环选择，当电流选择300A时，光标在时间选择项按选择键时间可在10秒、30秒、1分钟、之间循环选择，任何时候按启动键可进入测量状态.

2、操作步骤：

1） 按要求完成仪器端和被测量试品端的接线

 2） 开机后，按选择键选择适合的测量时间和测量电流后，按下启动键仪器启动电流，屏幕显示“正在充电”，几秒后显示“正在测试”， 几秒钟后显示被测阻值及电流值，测量完成后显示如图二所示



根据界面提示，按选择键打印测量结果，按循环键U盘存储测量结果。测试过程中按下复位键或测试结束，仪器输出电流均变为零，测量结束后，应先关闭电源，然后拆除引线，准备下一个试验项目

3）在图一中，按循环键将光标移动到主机参数，按选择键进入如图三所示界面，



根据提示按选择键屏幕亮度增，按启动键屏幕亮度减。

4）在图三中，按循环键将光标移动到时钟修改，按选择键进入如图四所示界面

按循环键可将光标在各个日期数据之间移动，按选择键减小数据，按启动键增加数据。

5）在图一中将光标移动到数据查询菜单，然后按选择键进入数据查询



在图五中，当光标在数据查询时按选择键数据上翻，按启动键数据下翻。将光标移动到打印，根据提示按选择键打印当前显示数据，将光标移动到U盘存储，根据提示按选择键将当前显示数据存到U盘。

六、         接线方法



注意：测试钳的全部连接面应与试品可靠接触，若发现接触面有氧化现象，应首先去除接触面的氧化层。

1、接线方法：如图六所示，将专用测试线按照颜色红对红，黑对黑，粗的电流线接到对应的I+、I-接线柱扭紧，细的电源线插入到V+、V-的插座内，两把夹钳夹住被测试品的两端。

2、测量：接图六完成接线后，打开电源开关，选择好测试时间进行测试，仪器会自动完成充电、稳流和电阻测量。

七、         安全措施

1、操作者应具备一般电器设备或仪器的使用常识。

2、测试结束后，按复位键，关掉电源开关。注意：严禁带电拆装各测试电缆。

3、仪器出现不正常现象，首先按复位键，使仪器复位。

4、对仪器进行维修必须由专业人员进行，不得自行处理。

5、本仪器为测量回路电阻使用，不允许测量感性回路。

八、         售后服务

仪器自购买之日起壹年内属产品质量问题免费包修包换，终身提供保修和技术服务。如发现仪器有不正常情况或故障，请与公司及时联系，以便为您安排最便捷
