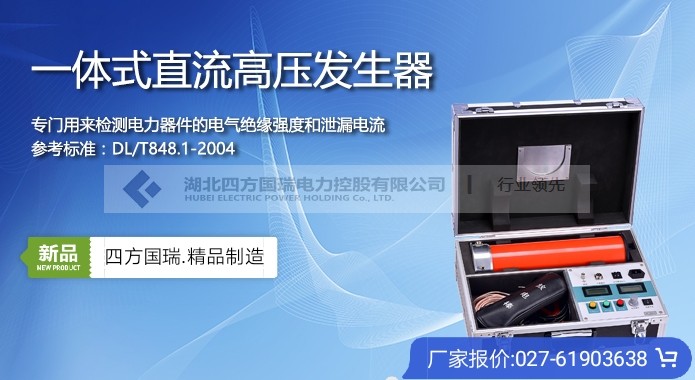

ZGF-300kV/5mA直流高压发生器
发布日期：2020-05-09 点击：4577次
ZGF-300kV/5mA直流高压发生器采用了高频倍压电路，应用了先进的PWM高频脉宽调制技术，闭环调整，采用了电压大反馈，使电压稳定度大幅度提高。使用性能优越的大功率IGBT器件及驱动技术，并根据电磁兼容性理论，采用特殊屏蔽、隔离和接地等措施。使直流高压发生器实现了高品质、便携式
ZGF系列直流高压发生器采用了高频倍压电路，应用了先进的PWM高频脉宽调制技术，闭环调整，采用了电压大反馈，使电压稳定度大幅度提高。使用性能优越的大功率IGBT器件及驱动技术，并根据电磁兼容性理论，采用特殊屏蔽、隔离和接地等措施。使直流高压发生器实现了高品质、便携式，并能承受额定电压放电而不损坏。具有输出功率大、体积小的特点，有可靠的过压、过流及零位合闸保护功能，带0.75倍电压切换功能。主要适用于电力部门、工矿、冶金、钢铁等企业动力部门对氧化锌避雷器、电力电缆、变压器、断路器、发电机等高压电气设备进行直流耐压试验或直流泄漏电流试验。
| 规格参数 | 200/2 | 200/3 | 200/5 | 300/2 | 300/3 | 300/5 |
| 额定电流（mA） | 2 | 3 | 5 | 2 | 3 | 5 |
| 控制箱质量（kg） | 5.5 | 6.0 | 6.5 | 6.5 | 6.5 | 7.5 |
| 倍压筒高度（mm） | 970 | 970 | 970 | 1250 | 1250 | 1250 |
| 电压精度 | ±(1.0%读数＋2 个字) | |||||
| 电流精度 | ±(1.0%读数＋2 个字) | |||||
| 纹波系数 | ≤0.5% | |||||
| 电压稳定度 | 电源电压变化±10%时≤1% | |||||
| 过载能力 | 空载电压可超出额定电压 10%使用 10 分钟 | |||||
| 最大充电电流为 1.25 倍额定电流 | ||||||
| 电源 | 单相交流 50Hz 220V±10% | |||||
| 工作方式 | 间断使用：额定负载 30 分钟 | |||||
| 1.1 倍额定电压使用：10 分钟 | ||||||
| 工作方式 | 温度：-10℃～+40℃ | |||||
| 相对湿度：室温为 25℃时不大于 85%（无凝露） | ||||||
| 海拔高度：1500 米以下 | ||||||
| 带电容负荷能力 | 被试品电容量无限制 | |||||
| 可用 1.5 倍的额定电流充电 | ||||||
| 结构特点 | 电气绝缘倍压筒 | |||||
| 空气绝缘、无泄漏之虑 | ||||||
| 操作箱特点 | 高精度 0.75UDC1mA单触按钮（精度≤1.0%），适 合 氧 化 锌 避 雷 器 试 验 | |||||
| 过压保护采用数字拨码开关，一目了然 | ||||||
| 便携式机箱，现场更方便 | ||||||
1、直流高压发生器具有纹波系数小、电压输出稳定可靠、无噪音、可靠性好
2、具有过压、过流、零压启动和故障保护功能，电压保护值可整定，显示直观
3、电压、电流采用数码显示，且通电源就有读数，方便监视输出状态
4、具有0.75倍电压换算，方便测试氧化锌避雷器
5、产品结构紧凑、体积小、携带方便
四方国瑞电力是国内专业的电力承装(修、试)资质及电力承试设备研发生产企，专业针对不同电压等级的试验需求，定制不同配置的电气试验产品。四方国瑞电力24小时为您服务：027-61903638。
