串联谐振电抗器有哪些种类？

发布日期：2023-04-11　点击：674次

串联谐振用的电抗器种类与优缺点: 带铁芯电抗器、干式电抗器、油式电抗器、空心式电抗器等众多种类，优缺点如下:

1、带铁芯电抗器特点:一般功率小于1000KkVA的串联谐振，用的电抗器大多采用这种内含铁芯的电抗器，常用的规格内部一般填充有绝缘材料(石蜡、硅胶、环氧树脂) ，中间加上取向硅钢片，也有厂家使用无取向硅钢片，这两种硅钢片都有使用，但采用取向硅钢片的发热量小，但成本高。电抗器中间加上铁芯后，相同线圈电,感量比不加铁芯要增加好多倍可以减少绕线量，减少线包的体积，优点就是体积小，重量比较轻，一般35kg-100kg范围内的比较多，便于携带，价格便宜; 缺点是发热比较严重，长时间电缆耐压试验时容易发生热击穿，尤其是夏季。

2、干式电抗器也分带铁芯和不带铁芯的，带铁芯的就是上面第1类电抗器，不带铁芯的就是空心电抗器，他们都可以做成干式的，干式指的是绝缘材料为干式。

3、油式电抗器也分带铁芯和不带铁芯，一般采用油式的电抗器容量都比较大，多是500-5000kVA等规格，主要原因就是油式电抗器成本比较高，一般用于串联谐振容量比较大时，若采用上述第1类带铁芯电抗器，会导致节数过多，做110kV及以上电压等级长电缆时就没有优势了，而油式电抗器单节容量大，一般以套大功率的变频谐振，只需要4-8节即可满足。它的优点是节数少，单节可以做到很大容量，缺点是重量体积大、成本高、现场使用不方便，每次使用时需要吊车导致使用成本高。

4、空心式电抗器相比上述几种电抗器，采用空心式结构，内部没有铁芯，线圈装在一个高强度特种塑料外壳中，重量轻，一节只有24kg，单节高度才80mm，但可以承受22kV的高压，使用时采用风冷散热，所以空心式电抗器可以连续24小时不间断运行，对于电缆耐压来说，在夏天高温环境下也不用担心电抗器热击穿，不用担心使用时间长后发热严重等问题。同时它单节重量只有24kg，对于长电缆耐压时可以选用小电感量，大电流，而重量始终是24kg。它的优点比较多，长电缆时不需要吊车，2-3人可以轻松应付各种长短电缆耐压试验，比第1种带铁芯电抗器更加便携，更轻，它串联使用时相比带铁芯电抗器，它的互感系数更大，多只电抗器可以串并联为一组，绝家性能更好，相比上述几种电抗器，他寿命可以长好多倍，使用成本低等优点。

空心电抗器特点: 它采用风冷强排散热，电抗器产生的热量全部由风带走，内部不产生热聚集，不热击穿，重量轻，单节24kg，使用方便，便携。

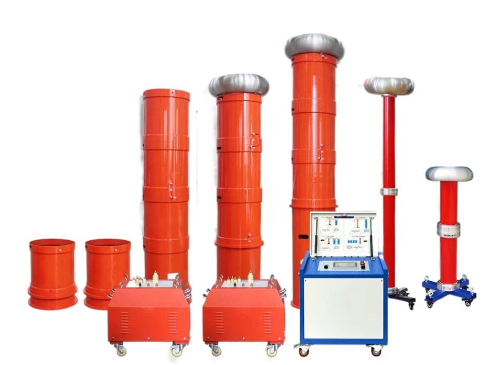

四方国瑞电力生产的电抗器结合了1、2、4三种类型电抗器的优点，采用环氧树脂进行真空浇注，独家专利的贯穿扇热通道技术，实现了重量轻、散热快、寿命长、成本低的综合特点。选串联谐振耐压试验装置，就选-四方国瑞电力品牌。四方国瑞电力，专业生产串联谐振耐压试验设备的源头厂家！
