电缆试验中串联谐振的应用

发布日期：2023-04-07　点击：2806次

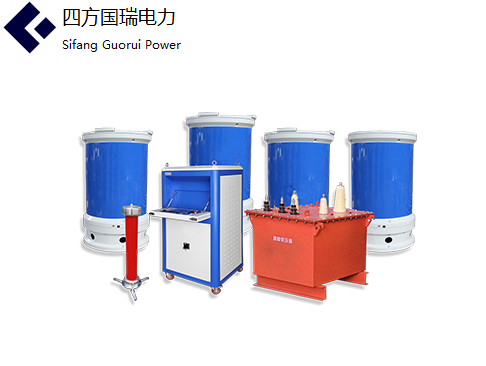

高压电缆进行交流耐压试验时,试验变压器容量要求非常大,试验设备笨重,而应用串联谐振原理可以利用电压及容量小得多的设备产生所需的试验电压,满足试验要求。下面四方国瑞电力给大家个绍一下串联谐振试验装置在电缆试验中的应用。

城乡电网中电缆的大量使用,使得电缆的故障时有发生。为保证交联电缆的安全运行,国家电网公司对电缆交接和预防性试验做出了新的规定,用交流耐压试验替代原来的直流耐压试验,以避免直流耐压试验的累积效应对电缆造成损伤。

国际大电网会议(CIGRE)21.09工作组的建议导则提出高压挤包绝缘电缆的现场试验采用串联谐振试验系统,频率范用为30~300Hz。并在1997年发表的题为“高压橡塑电缆系统敷设后的试验”的总结报告中明确指出以下3条。

• 由于直流电场强度按电阻率分布,而电阻率受温度等影响较大,同时耐压试验过程中,终端头的外部闪络引起的行波可能造成绝缘损坏；
• 直流耐压试验在很高电压下,难以检出相间的绝缘缺陷。
• 直流电压本身容易在电缆内部集起空间电荷,引起电缆附件治绝缘闪络,谐波过程还会产生过电压 ,这些现象叠加在一起,使局部电场增强,容易形成绝缘弱点,在试验过程中可能导致绝缘击穿.并可能在运行中引起事故。

很多电缆在交接试验中按GB50150-2006标准顺利完成了直流耐压试验,但投运不久就发生绝缘击穿事故,正常运行的电缆被直流耐压试验损坏的情况也时有发生。交流耐压试验因其电场分布符合运行实际情况,故对电缆的试验为有效。

通常交流电力电缆的电容量较大,试验电流也很大,调感式设备的体积非常巨大并且电感调节也很因难,而调频式装置则灵活性更强,更易于实现。因此,电缆现场交流耐压试验多利用变频交流谐振试验设备。
