湖北四方国瑞电力品牌|手持式有载分接开关测试仪
发布日期：2023-03-09 点击：2687次

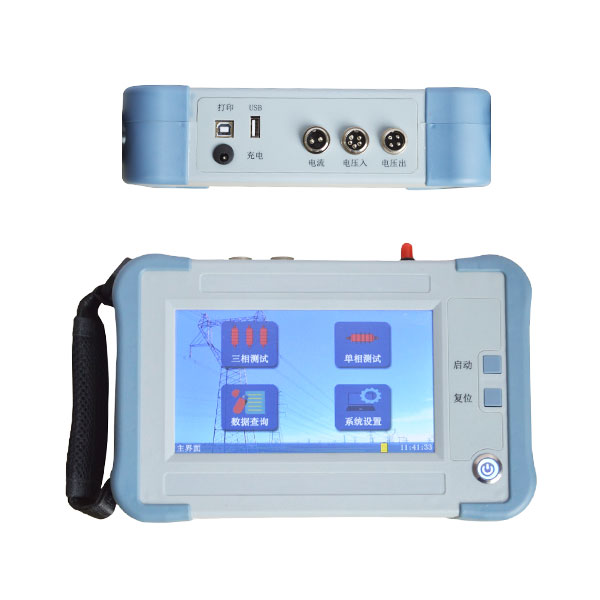

产品概述
有载分接开关是与变压器回路连接的运动部件，因此有载分接开关的检测，越来越引起重视。在《电力设备交接和预防性试验规程》中，要求检查有载分接开关的动作顺序，测量切换时间等。该仪器主要用于测量变压器有载分接开关的过渡波形、过渡时间、各瞬间过渡电阻值、三相同期性等。
功能特点
♦仪器输出电流大，重量轻。
♦测试YN、Y、△型变压器，阻值不用换算直接显示。
♦可带绕组、不带绕组测量。
♦波形显示根据采样值自动调整电阻、时间值幅值。
♦具有完善的保护电路，可靠性强。
♦7寸的大液晶显示，便于现场操作。
♦内部可以自动保存500组数据。
♦供电电池数字化管理，具有剩余电量显示，剩余电量报警，过电流保护等功能。
♦具有U盘接口以及打印机扩展接口，选配外接微型打印机可实时打印测试数据。
♦可选配蓝牙模块，可连接Android系统手机、平板的设备，实现智能化管理和操作。
技术指标
| 输出电流 |
1.0A、0.5A、0.2A |
|||
|
测量范围 |
过渡电阻 |
0.3Ω~20Ω(1.0A) |
5Ω~40Ω(0.5A) |
20Ω~100Ω(0.2A) |
|
过渡时间 |
0~500ms |
|
|
|
|
开路电压 |
24V |
|||
|
测量精度 |
过渡电阻 |
±(5%读数±0.1Ω) |
||
|
过渡时间 |
±(0.1%读数±0.2ms) |
|||
|
采样速率 |
20kHz |
|||
|
电池参数 |
25.2V/2.6AH |
|||
|
外形尺寸 |
主机：252×160×65(mm) |
外箱：425×335×210(mm) |
||
|
仪器重量 |
主机：2KG |
外箱：8KG |
||
环境条件
| 工作温度 |
-10℃—40℃ |
工作湿度 |
＜90%RH |
