交流工频耐压试验操作方法

发布日期：2021-08-30　点击：3118次

一、操作方法

(1)将试验变压器与操作箱（套）及试验对象及附件可靠连接。试验变压器外壳和控制台必须可靠接地。试验变压器的高压尾X端和测量绕组F端必须可靠接地。

(2)测试人员明确职责，清理现场人员（如有可能，拉起屏蔽网），并派专人监视和观察测试对象的状态。

(3)检查稳压器是否在零位，输入电源是否正常。测试对象应清洁且绝对干燥。

(4)负载试验前，一般应进行气升试验。即在测试产品未连接时，增加测试电压以校准各种仪表并调整球隙。

(5)接通电源，缓慢升压，密切关注各仪表，当电压升至测试电压时，开始计时，1分钟后，迅速降压，电压降为零后，切断电源，可更换测试产品或结束测试。

(6)在升压或耐压过程中，如发现下列异常情况，应立即降压并切断电源。停止测试，找出原因：

①电压表的指针摆动的很人性化：

②发现绝缘被烧焦或冒烟；

③试品有异响。

二、全套工频耐压配件

(1)在工频耐压试验中，Rl应根据变压器的额定容量选择。例如高压侧额定输出为100-300mA时，可采用0.5-Ω/N（测试电压）。水电阻常用作限流电阻。管子的长度可以考虑为150kV/m，管子的厚度应该有足够的热容量。（耐水液的配制方法：用吞服的蒸馏水加入适量的硫酸铜配制各种阻值）。

(2)球隙的设定值一般为测试电倾角的110%～120%。球隙保护电阻可选择1Ω/V（测试电压）。当电压超过球隙设定值时，球隙放电。产品起到保护作用。

(3)在工频耐压试验中，测得的低压侧电压（仪表电压）不是很准确。原因是由于试验变压器的漏抗，必然有电压下降或容量上升，使被试品上的电压偏低，高于或高于低压侧仪表上反映的电压。为了准确测量施加在测试产品上的电压，常在高压侧连接一个RCF阻容振荡器来测量电压。

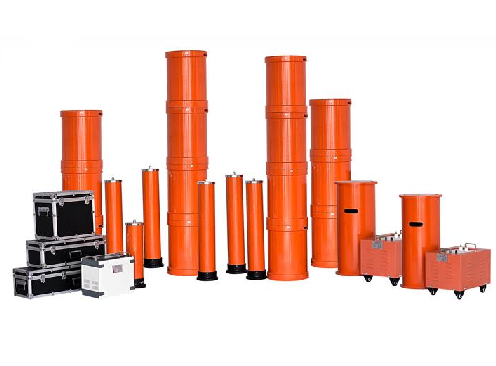

湖北四方国瑞电力专业生产串联谐振（又称工频耐压试验设备），从事电测行业多年，旗下产品品质一流，欢迎广大客户前来选购。
