SF6断路器测试项目的导电回路电阻测量

发布日期：2021-08-30　点击：3212次

导电回路的电阻主要取决于断路器动静触头的接触电阻，其大小直接影响通过策略工作电流时是否有不允许发热，以及通过时的分断性能。短路电流；是反映安装维护质量的重要数据。

1.使用仪器

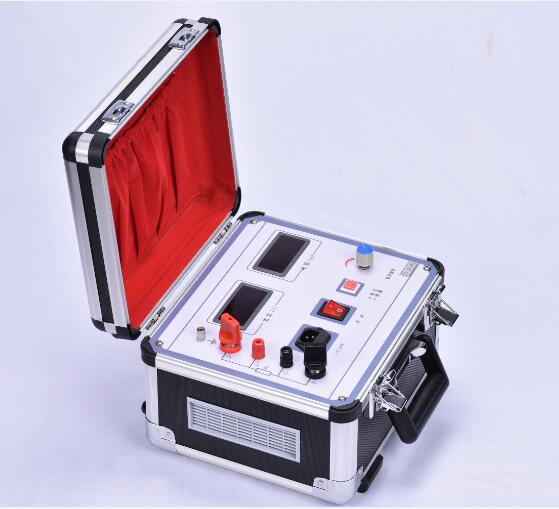

回路电阻测试仪（要求仪器输出电流值不小于100A）。

2.测量要求：

闭合SF6断路器，将回路电阻测试仪的测试线接到断路器的一次端子上。注意电源线接在里面，电流线接在外面。

3.检测结果的判断依据：

交接和检修后导电回路电阻值应不大于出厂值的105%，运行时回路电阻值应符合制造厂规定，不大于交接值的120%。

4.注意事项：

若采用直流压降法测量，电流应不小于100A。

测量时闭合断路器，用测试线连接回路电阻测试仪和断路器的初级端子，电流线接在外面，电压线接在里面。施加不小于100A的直流电流，测量导电电路各相的直流电阻值。该值应符合制造商的技术规范。

5.触点接触电阻增大的原因有：

接触面氧化

触点间有有机杂质或短路电流反复中断后有碳化物残留

接触压降

触点有效接触面积减少
