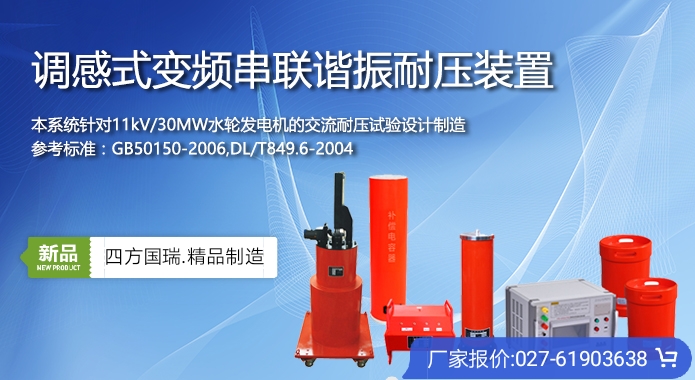

SFXZ（L）调感式变频串联谐振耐压装置
发布日期：2021-08-16 点击：3169次
SFXZ（L）调感式变频串联谐振耐压装置主要针对11kV/30MW水轮发电机的交流耐压试验设计制造。电抗器采用两只分开设计。
调感式变频串联谐振耐压装置主要由变频控制电源、励磁变压器、电抗器、电容分压器组成。
| 额定输出电压 | 0～50kV(AC有效值) |
| 输出频率 | 45～65Hz |
| 谐振电压波形 | 纯正弦波，波形畸变率≤1.0% |
| 工作制 | 满功率输出下，一般连续工作时间5min |
| 品质因素 | 10～40 |
| 频率调节灵敏度 | 0.1Hz，不稳定度＜0.05% |
| 最大试验容量 | 5000kVA及其以下 |
| 工作电源 | 220V或380V±10%，工频50Hz±5% |
1、装置具有过压、过流、零位启动、系统失谐(闪落)等保护功能，过压过流保护值可以根据用户需要整定，试品闪落时闪落保护动作并能记下闪落电压值，以供试验分析。
2、整个装置单件重量很轻，最大不超过40kg，便于现场使用。
3、装置具有四种工作模式，方便用户根据现场情况灵活选择，提高试验速度工作模式为：全自动模式、手动模式、自动调谐手动升压模式。
4、能存储和异地打印数据，存入的数据编号是数字，方便的帮助用户识别和查找。
5、装置自动扫频时频率起点可以在规定范围内任意设定，扫频方向可以向上、向下选择，同时液晶大屏幕显示扫描曲线，方便使用者直观了解是否找到谐振点。
6、采用了DSP平台技术，可以方便的根据用户需要增减功能和升级，也使得人机交换界面更为人性化。
