    SFXZ-75kVA/75kV变频串联谐振耐压试验装置选型方案

    发布日期:2021-08-03 点击:3185次

    SFXZ-75kVA/75kV变频串联谐振耐压试验装选型方案

    一、满足试品范围

    • 1、10kV/300mm2电缆1.5km的交流耐压试验,电容量≤0.5632μF,试验频率30-300Hz,试验电压22kV,试验时间5min。
    • 2、35kV/300mm2电缆0.35km的交流耐压试验,电容量≤0.0681μF,试验频率30-300Hz,试验电压52kV,试验时间60min。
    • 3、35kV主变的交流耐压试验,电容量≤0.02μF,试验频率45-65Hz,试验电压不超过68kV,试验时间1min。
    • 4、10kV开关等电气设备的交流耐压试验,试验频率30-300Hz,试验电压不超过42kV,试验时间1min。

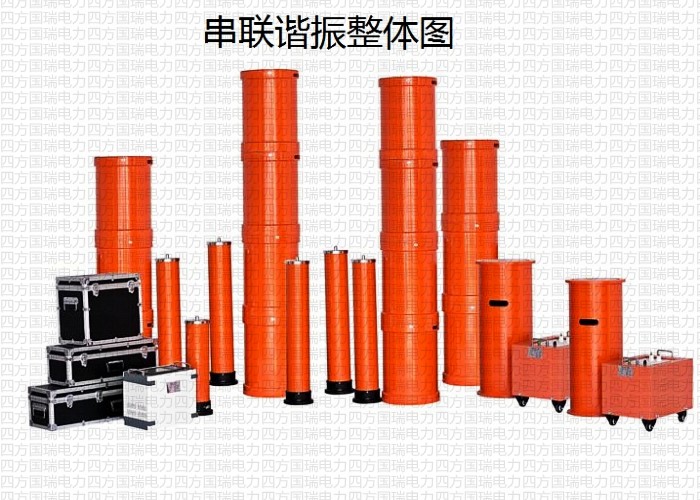

    二、SFXZ-75kVA/75kV变频串联谐振耐压试验装置主要组成

    序号设备名称规格型号单位数量1变频电源HTXZ-6kW台12激励变压器SFJL-6kVA/1.5/3/6kV/0.4kV台13高压电抗器SFDK-25kVA/25kV节34电容分压器SFFY-1000pF/80kV套1

    三、SFXZ-75kVA/75kV变频串联谐振耐压试验装置技术参数及功能

    • 1.额定容量:75kVA
    • 2.额定电压:25kV;75kV
    • 3.额定电流:3A;1A
    • 4.测量精度:系统有效值1.5级
    • 5.工作频率:30-300Hz
    • 6.装置输出波形:正弦波
    • 7.品质因素:装置自身Q≥30(f=45Hz)
    • 8.波形畸变率:输出电压波形畸变率≤1%
    • 9.输入电源:单相220或三相380V电压,频率为50Hz
    • 10.工作时间:额定负载下允许连续60min;过压1.1倍1分钟
    • 11.温升:额定负载下连续运行60min后温升≤65K
    • 12.保护功能:过压、过流、零位启动、系统失谐(闪络)等保护功能
    • 13.环境温度:-20℃-55℃
    • 14.相对湿度:≤90%RH
    • 15.海拔高度: ≤3000米

    四、SFXZ-75kVA/75kV变频串联谐振耐压试验装置容量验证

    • SFXZ-75kVA/75kV变频串联谐振耐压试验装置容量定为75kVA,分三节电抗器,电抗器单节为25kVA/25kV/1A/110H。
    • 验证:
    • 1、10kV/300mm2电缆1.5km的交流耐压试验,电容量≤0.5632μF,试验频率30-300Hz,试验电压22kV,试验时间5min。
    • 使用电抗器三节并联,则L=110/3=36.7H ,则:
    • 试验频率:f=1/2π√LC=1/(2×3.14×√36.7×0.5632×10-6)=35.01Hz
    • 试验电流:I=2πfCU =2π×35.01×0.5632×10-6×22×103=2.73A
    • 2、35kV/300mm2电缆0.35km的交流耐压试验,电容量≤0.0681μF,试验频率30-300Hz,试验电压52kV,试验时间60min。
    • 使用三节电抗器串联(互感系数1.2),L=110×3×1.2=396H
    • 试验频率:f=1/2π√LC=1/(2×3.14×√396×0.0681×10-6)=30.65Hz
    • 试验电流:I=2πfCU =2π×30.65×0.0681×10-6×52×103=0.68A
    • 3、35kV主变的交流耐压试验,电容量≤0.02μF,试验频率45-65Hz,试验电压不超过68kV,试验时间1min。
    • 使用电抗器三节串联(互感系数1.2),则L=110×3×1.2=396H ,则:
    • 试验频率:f=1/2π√LC=1/(2×3.14×√363×0.02×10-6)=56.55Hz
    • 试验电流:I=2πfCU =2π×56.55×0.02×10-6×68×103=0.48A
    • 满足实验要求。

    五、SFXZ-75kVA/75kV变频串联谐振耐压试验装置组合方

    组合方式

    被试品对象

    电抗器选择

    (25kVA/25kV三节)激励变压器

    输出端选择试验电压

    (kV)10kV/300mm2电缆1.5km使用电抗器三节并联1.5kV≤22kV35kV/300mm2电缆0.35km使用电抗器三节串联3kV≤52kV35kV主变的交流耐压试验使用电抗器三节串联6kV≤68kV10kV开关等电气设备使用电抗器三节串联3kV≤42kV

    六、SFXZ-75kVA/75kV变频串联谐振耐压试验装置系统配置参数

    (一) 变频电源SFXZ-6kW

    1台

    • 1) 额定输出容量:6kW
    • 2) 工作电源:220/380±10%V(单/三相),工频
    • 3) 输出电压:0–400V
    • 4) 额定输入电流:15A
    • 5) 额定输出电流:15A
    • 6) 电压分辨率: 0.01kV
    • 7) 电压测量精度:1.5%
    • 8) 频率调节范围:30–300Hz
    • 9) 频率调节分辨率:≤0.1Hz
    • 10) 频率稳定度:0.1%
    • 11) 运行时间:额定容量下连续60min
    • 12) 额定容量下连续运行60min元器件最高温度≤65K;
    • 13) 噪声水平:≤50dB
    • 14) 尺寸(长宽高mm):400×280×400
    • 15) 重量:约10kg

    (二) 激励变压器SFJL-6kVA/1.5/3/6kV/0.4kV

    1台

    • 1) 额定容量:6kVA
    • 2) 输入电压:0-400V
    • 3) 输出电压:1.5/3/6kV
    • 4) 结构:干式
    • 5) 尺寸(长宽高mm):450×330×430
    • 6) 重量:约45kg

    (三) 高压电抗器SFDK-25kVA/25kV

    3节

    • 1) 额定容量:25kVA
    • 2) 额定电压:25kV
    • 3) 额定电流:1A
    • 4) 电感量:110H/单节
    • 5) 品质因素:Q≥30 (f=45Hz)
    • 6) 结构:干式
    • 7) 尺寸(内径高mm):�6�1282×435
    • 8) 重量:约45kg

    (四) 电容分压器SFFY-1000pF/80kV

    1套

    • 1) 额定电压:80kV
    • 2) 高压电容量:1000pF
    • 3) 介质损耗:tgσ≤0.5%
    • 4) 分压比:1000:1
    • 5) 测量精度:有效值1.5级
    • 6) 尺寸(内径高mm):�6�1140×1000
    • 7) 重量:约8kg

    七、SFXZ-75kVA/75kV变频串联谐振耐压试验装置供货清单

    序号设备名称型号及规格单位数量1变频电源SFXZ-6kW台12激励变压器SFJL-6kVA/1.5/3/6kV/0.4kV台13高压电抗器SFDK-25kVA/25kV节34电容分压器SFFY-1000pF/80kV套15内部连接线套16出厂检验报告份17使用说明书份18产品合格证份19装箱清单份1

    八、SFXZ-75kVA/75kV变频串联谐振耐压试验装参考实验标准

    • DL/T 596-1996
    • GB50150-2016
    • GB10229-88
    • GB1094
    • GB1094.1-GB1094.6-96
    • GB2900
    • GB/T16927.1~2-1997
    • DL/T474.4-2006
    • DL/T1015
    • GB/T311.1-1997
    • GB191-2000
    • JB/T9641-1999
    • IEC358(1990)
    • GB4793-1984
    • GB/T3859.2-1993
    • GB/T2423.8-1995
    • DL/T849.6-2004
    • 《电力设备预防性试验规程》
    • 《电气装置安装工程电气设备交接试验标准》
    • 《电抗器》
    • 《电力变压器》
    • 《外壳防护等级》
    • 《电工名词术语》
    • 《高电压试验技术》
    • 《现场绝缘试验实施导则-交流耐压试验》
    • 《现场直流和交流耐压试验电压测量系统的使用导则》
    • 《高压输变电设备的绝缘与配合》
    • 《包装储运图示标志》
    • 《试验变压器》
    • 《耦合电容器和电容分压器》
    • 《电子测量仪器安全要求》
    • 《半导体变流器应用导则》
    • 《电工电子产品基本环境试验规程》
    • 《电力设备专用测试仪器通用技术条件第6部分:高压谐振试验装置》
