    DAXZCVT校验用谐振升压试验装置

    发布日期:2021-08-01 点击:3194次

    串联谐振简介

    型号:DAXZ

    名称:CVT校验用谐振升压试验装置谐振升压试验装置CVT谐振升压装置

    中文名称:CVT校验用谐振升压试验装置

    英文名称::AC Resonance Test System for CVT

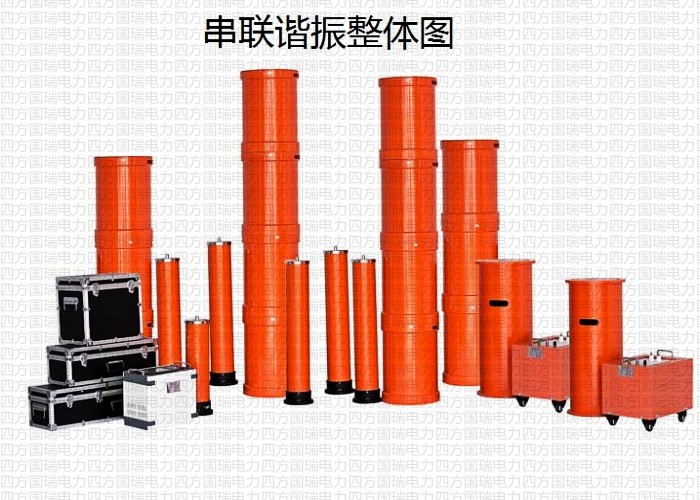

    CVT校验用谐振升压试验装置组成:变频源,励磁变,电抗器,分压器,电容器,控制箱


    CVT校验用谐振升压试验装置原理:DAXZ CVT校验用谐振升压装置在进行校验时,试验频率必须在50Hz的条件下进行,同时现场地理条件复杂,传统的实验装置已经很难满足现场搬运、试验的要求,DAXZ CVT校验用谐振升压装置是国内最先用于现场校验的可调式谐振装置,

    串联谐振试验装置试验对象:广泛用于国内500kV及以下的电容式电压互感器的现场校验。

    串联谐振别称

    谐振升压装置、变频谐振、变频串联谐振、串联谐振、串联谐振变压器、串联谐振试验设备、CVT校验用谐振升压装置、电压互感器升压试验装置、串联谐振试验升压装置

    串联谐振功能

    1、输出电压电流波形良好,失真度小于0.5%

    2、需要电容量小,所需电源容量为试验容量的1/Q倍,而Q值可以做到20~60

    3、不需要过压保护,当试品发生击穿时,系统失谐,谐振高压消失,电抗器立即起到限制短路电流的作用,不会加剧对试品的损坏

    4、便于现场搬,该装置为干式组合串联谐振装置,由励磁变压器和多个谐振电抗器组成,单个组成单元体积小,重量轻

    5、保护功能完善,具备零位保护(电压输出控制旋钮不在零位时,禁止系统启动),过压保护,过流保护,闪络保护等功能,保证了系统的可靠性

    技术参数

    串联谐振升压试验装置参数请以产品使用说明书或合同为准,如您有相关疑问,欢迎留言

    电抗器台数控制箱容量(kVA)励磁变容量(kVA)励磁变电压(kV)装置输出电压(kV)110kV255680220kV45510160330kV6101015240500kV8101020320

    附件清单

    串联谐振升压试验装置配件标准清单,请以产品说明书或合同为准,如果您发现产品清单信息不准确,欢迎纠错

    主机数量DAXZ CVT校验用谐振升压装置1套说明书1本合格证1个
