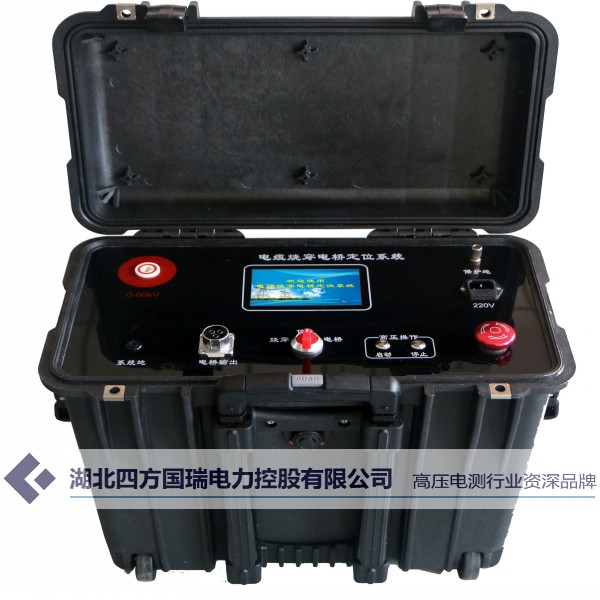

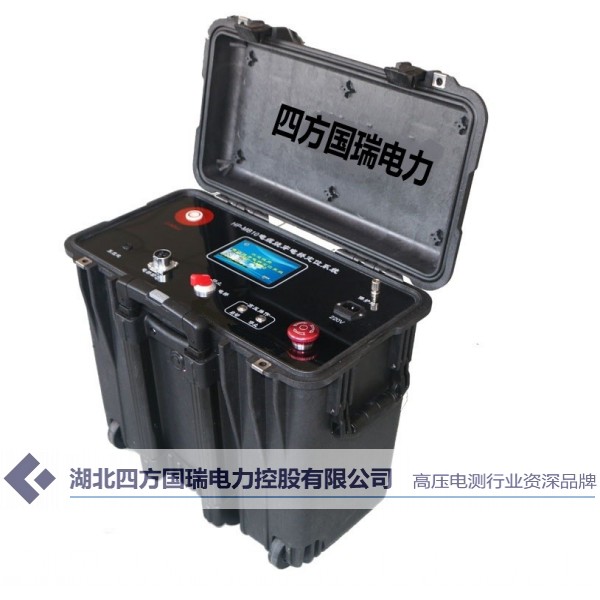

HP-MB10电缆烧穿电桥定位系统

HP-MB10电缆烧穿电桥定位系统集烧穿和数字电桥功能于一体，采用高性能数字信号处理器作为控制芯片，工作过程无需人工干预，可以实现全过程的自动控制。烧穿模式下输出最大电压60kV，最大功率1kw，可以快速将高阻故障烧成低阻。数字电桥由高性能数字处理器及数字电位器构成，故障定位全自动、精度高、速度快。

HP-MB10电缆烧穿电桥定位系统特别适合于高压，大截面，大长度复杂电缆系统的绝缘故障预定位，如具有GIS终端及交叉互联的复杂高压电缆绝缘故障定位，在不拆除GIS开关及短路交叉互联的情况下快速完成定位。除了部分短路故障以外HP-MB10电缆烧穿电桥定位系统，可用于所有电缆绝缘及护层故障的定位。

功能特点

1、设备采用开关电源构成高压高频电源源，电压高，电流稳定。烧穿过程一键操作，全程自动控制，烧穿阻值结果可监测。

2、设备采用数字电桥技术，故障定位精度高，速度快。定位过程无需人工干预，由高性能数字控制器自动计算定位结果。

3、采用多个高可靠性的隔离电源模块为系统供电，面板与高压严格隔离，触摸屏操作安全可靠。特别定制的四芯带屏蔽高压测量电缆，铜网编织屏蔽层可靠接地，使用安全。四端电阻测量法避免了引线电阻引入的误差。

4、高压高频电源和数字电桥集成在一个便携式进口拉杆塑料箱体。设备电压高、重量轻、移动操作方便。

5、烧穿、电桥一体化设计，巧妙的功能组合与波反射法相比，电桥法没有盲区，误差率极低，特别适用于判断短电缆及靠近端头的击穿点。

6、高电压、大电流特别适用于大长度大截面高压复杂电缆系统的高阻绝缘故障及护层故障预定位。

技术参数

烧穿功能

  输出电压

0～60kV自动调节

  额定功率

1kw

电桥功能

  输出电压

0～2kV自动调节

额定功率

1kw

定位精度

±（0.2%·L+1）m

人机功能

高清触控屏

800*480

操作方式

全自动

电源

220V AC±10%，50Hz

重量

16kg

外型尺寸（长×宽×高）

50cm*30.5cm*45.7cm

工作温度

-10℃～+55℃

存储温度

-20℃～+70℃
