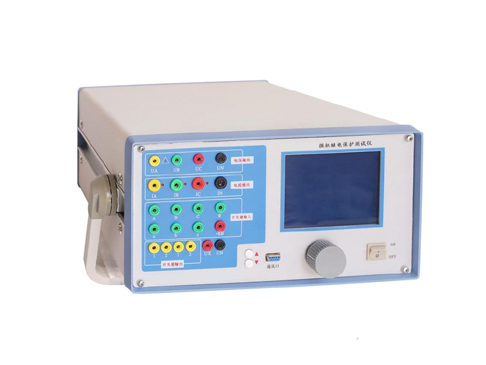

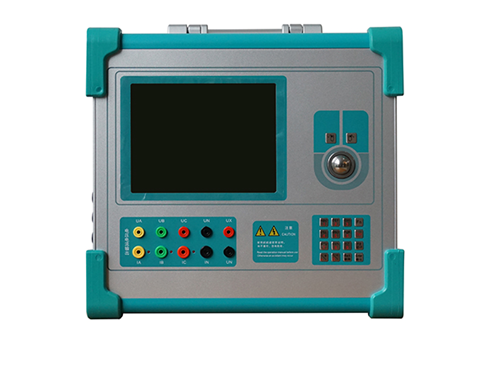

SFTP-43B微机继电保护测试仪(工控机)【厂家直供】

    标准的4相电压3相电流输出 单机操作方便,内置工控机 开关量接点丰富 △ 三年质保 △ 全国范围内现场服务 △ 省级计量院检测报告

  • ㊣ 湖北大型电力试验设备生产基地
  • ㊣ 始于1986年,30多年生产制造经验,只专注电力试验设备领域,品质更有保障

  • 产品咨询、购买、维护服务,欢迎致电 027-61903638 联系我们

产品简介

1、精度:0.2%,工控机(三相)4U3I,微机继电保护装置全套试验

2、双操作模式(单机操作+外接电脑,两种方式功能完全一致),内置全中文Windows平台操作软件

310.4寸大屏幕高分辨力彩色TFT液晶显示屏,双USB接口,10路开入,8对开出量


产品特征

1、标准的4相电压3相电流输出具有4相电压3相电流输出,可方便地进行各种组合输出进行各种类型保护试验。每相电压可输出120V,电流三并可输出120A,第4相电压Ux为多功能电压项,可设为43U0或检同期电压,或任意某一电压值的情况输出。

2、单机操作方便单机由方便灵活的光电轨迹球鼠标通过大屏幕液晶显示屏进行操作,全部中文显示。可完成现场大多数试验检定工作,可对各种继电器及微机保护进行检定,并可模拟各种复杂的瞬时性、永久性、转换性故障进行整组试验。开机即可使用,操作方便快捷。双操作方式,联接电脑运行通过Windows平台上的全套中文操作软件,可进行各种大型复杂及自动化程度更高的校验工作,可方便地测试及扫描各种保护定值,可实时存贮测试数据,显示矢量图,绘制故障波形,联机打印报表等。

3、软件功能强大可完成各种自动化程度高的大型复杂校验工作,如三相差动试验、厂用电快切、备自投试验、线路保护检同期重合闸等,能方便地测试及扫描各种保护定值,进行故障回放,实时存储测试数据,显示矢量图,联机打印报告等。

4、开关量接点丰富10路接点输入和8对空接点输出。输入接点为空接点和0250V电位接点兼容,可智能自动识别。输入、输出接点可根据用户需要扩展。

5、大屏幕TFT显示屏本机采用800×600点阵大屏幕TFT高分辨率真彩液晶显示屏,全部操作过程均在显示屏上设定,操作界面和试验结果均汉化显示,显示直观清晰。

6、自我保护采用合理设计的散热结构,并具有可靠完善的多种保护措施及电源软启动,和一定的故障自诊断及闭锁功能。

7、具有独立专用直流电源输出装置设有一路110V220V专用可调直流电源输出。


产品别称

微机继电保护测试仪、微机继保仪、继电保护测试仪、继电保护测试仪、继保测试仪、微机继电保护测试仪、微机继保仪、继电保护测试仪、三相继电保护测试仪、继保测试仪、三相继保测试仪、三相继电保护校验仪、继保校验仪、三相继保校验仪、继保仪

产品参数

项目

设备参数

交流电流输出

输出精度

0.2

相电流输出(有效值)

040A

三并电流输出(有效值)

0120A

相电流长时间允许工作值(有效值)

10A

相电流最大输出功率

420VA

三并电流最大输出时最大输出功率

900VA

三并电流最大输出时允许工作时间

10s

频率范围(基波)

201000Hz

谐波次数

120

直流电流输出

输出精度

0.5

电流输出

0~±10A / 每相,020A / 两相叠加

最大输出负载电压

20V

交流电压输出

输出精度

0.2

相电压输出(有效值)

0120V

线电压输出(有效值)

0240V

相电压/线电压输出功率

80VA / 100VA

频率范围(基波)

201000Hz

谐波次数

120

直流电压输出

输出精度

0.5

相电压输出幅值

0~±160V

线电压输出幅值

0320V

相电压/线电压输出功率

70VA / 140VA

开关量及时间测量

开关量输入

10
空节点:1~20mA,24V
电位接点介入:"0":0~+6V;"1":+11V~+250V

开关量输出

8
DC:220V/0.2A;AC:220V/0.5A

时间测量

测量范围:0.1ms~9999s;测量精度:0.1ms

体积重量

外形尺寸

365*168*300mm3

单机重量

18KG

供电电源

AC 220V±10%50/60HZ

环境温度

-10~+50

产品附件

本产品详细清单,请以说明书或代销合同为准



售后客服


★★★★★ 客服服务中心:027-61903638,我们将尽快安排电力工程师为您及时解答!

保修承诺


三年质保,一年包换,六个月包退,一个月试用

同时配套一站式的全面服务,公司会为每一个客户提供免费的专业技术服务和现场指导工作,公司拥有一组完善的客服系统,为客户提供一对一的售前、售中、售后三大服务环节,为每一位客户免除后顾之忧,树立公司以客户为中心的精神。

在湖北四方国瑞电力控股有限公司长达近30年的不懈努力与坚持以品质为核心理念运行中,如今,产品品质保障已经成为电力预防性试验行业独有不可复制的核心竞争优势,在市场上已经树立良好的口碑形象。除了把控好产品的卓越品质以外,同时也离不开专业、经验丰富的电力团队。

用户至上和诚信为本是我们的服务宗旨,而质量是四方国瑞生命的保证,实现三年保修/一年包换/六个月包退/一个月试用/终身维护的服务承诺,正是验证了公司对产品质量的信心所在,而信心的来源,正是因为我们拥有优厚的产品质量!
