高压耐压设备/串联谐振   |  打印此页

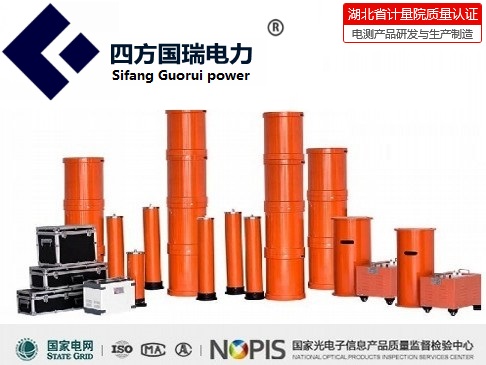

20~300Hz 变频耐压试验仪

    在20~300Hz时频率细度可达0.1Hz;采用了正交非同步固定式载波调制方式 参考标准:GB50150-2006,DL/T849.6-2004 电源采用220V单相电源或380V单电源 采用了正交非同步固定式载波调制方式 耐压试验装置体积小,重量轻

  • ㊣ 湖北大型电力试验设备生产基地
  • ㊣ 始于1986年,30多年生产制造经验,只专注电力试验设备领域,品质更有保障

  • 产品咨询、购买、维护服务,欢迎致电 027-61903638 联系我们

产品简介

串联谐振可以用来干什么?
变频串联谐振成套耐压试验装置适用于大容量,高电压的电容性试品的交接和预防性试验。主要针对6kV-500kV电力变压器、GIS、开关、母线、套管、互感器等变电站容性设备,6kV-220kV高压交联电缆,出口电压20kV及以下电压等级的电动机/发电机等交流耐压试验,及其35kV、66kV、110kV、220kV、330kV、500kV电压等级CVT升压校验试验。

1、6kV-500kV高压交联电缆的交流耐压试验
2、发电机的交流耐压试验
3、GIS和SF6开关的交流耐压试验
4、6kV-500kV变压器的工频耐压试验
5、其它电力高压设备如母线,套管,互感器的交流耐压试验。
串联谐振试验装置:就是做耐压试验的设备,它是为了满足大容量的被试品要求,而研发的设备。它是一套组合设备,为了耐压试验能顺利准确地进行,更为了提高产品性价比,针对不同被试品,串联谐振装置的组件是不同的。所以,请务必准确选型,您可拨打热线电话027-61903638,或直接点击右测“在线交流”,技术部为您量身制定选型方案






产品特征

对比
串联谐振 VS 工频耐压试验装置  >>     满足大容量被试品耐压试验,体积、重量却比工频耐压小很多,易于搬运
串联谐振 VS 超低频高压发生器   >>    超低频主要针对10kV/35kV这两种规格的电缆,串谐可适用10/35/110/220kV等规格电缆、主变、发电机、CVT、开关等
串联谐振 VS 直流高压发生器   >>    直流高压发生器施加的“直流耐压”;串联谐振施加的“交流耐压”

产品别称

电缆交流耐压试验装置,串联谐振试验设备,便携式电缆耐压试验装置

产品参数

调频式串联谐振试验装置的工作原理接线,交流220V工频电源,经变频控制单元输出30~200HZ频率可调的电压,送入励磁变压器,升压至0~1000V,经谐振电抗器L和被试品CX,构成高压主谐电路,电容分压器是纯电容式的,用来测量试验电压.先由变频控制单元经励磁变压器向主谐振电路送入一个较低的电压Ue,调节变频控制单元的输出频率,当频率满足条件ΩL=1/ΩC,电路即达到谐振状态.此时能在较小的励磁电压Ue下,使被试品CX上产生几十倍于Ue的电压UCX.变频试验系统以串联谐振电路原理工作.谐振点是由把频率变换器的频率调整到串联谐振电路的固有频率而达到的.回路谐振后,输出的电压波形为纯正弦波,系统的频率取决于回路的L-C参数.其中电抗器的电抗值是可调的,系统的频率取决于负载电容的大小,如上式.可以根据CX的大小,适当调整电抗器的电感L值,使得谐振频率固定在一个要求的范围内,从而满足必须在工频条件下进行交流耐压试验的试品的实验。

产品附件

本产品详细清单,请以说明书或代销合同为准

为了选择合适的串联谐振设备,请提供以下技术参数
1、电力变压器:电压等级(如10/35/110/220kV规格等);最大容量;试验性质(中性点耐压或全绝缘耐压)单相对地电容量;
2、电力电缆:电压等级(如10/35/110kV规格等);最大长度;截面积;
3、发电机、电动机:电压等级(出口电压或称工作电压);试验电压(最高耐压值)单相对地电容量范围(如0.2-0.55uF等);
4、GIS:电压等级(或称工作电压);试验电压(最高耐压值);间隔数量;。
5、开关、绝缘子、PT、CT、绝缘工器具、母线:电压等级(或称工作电压);试验电压(最高耐压值)。
6、CVT效验:电压等级(或称工作电压,如35/110/220规格等);试验电压(最高耐压值)电容量范围(如0.005-0.02uF)。
采用了调节电源的频率的方式使得电抗器与被试电容器实现谐振,在被试品上获得高电压大电流,是当前高电压试验的一种新的方法和潮流,在国内外已经得到广泛的应用。
采用了专用的SPWM数字式波形发生芯片,频率分辨率16位,在20~300Hz时频率细度可达0.1Hz;采用了正交非同步固定式载波调制方式,确保在整个频率区间内输出波形良好;功率部分采用了先进的IPM模块,在最小重量下确保仪器稳定和安全。
由调频调压电源、励磁变压器、电抗器、电容分压器组成。

售后客服


★★★★★ 客服服务中心:027-61903638,我们将尽快安排电力工程师为您及时解答!

保修承诺


三年质保,一年包换,六个月包退,一个月试用

同时配套一站式的全面服务,公司会为每一个客户提供免费的专业技术服务和现场指导工作,公司拥有一组完善的客服系统,为客户提供一对一的售前、售中、售后三大服务环节,为每一位客户免除后顾之忧,树立公司以客户为中心的精神。

在湖北四方国瑞电力控股有限公司长达近30年的不懈努力与坚持以品质为核心理念运行中,如今,产品品质保障已经成为电力预防性试验行业独有不可复制的核心竞争优势,在市场上已经树立良好的口碑形象。除了把控好产品的卓越品质以外,同时也离不开专业、经验丰富的电力团队。

用户至上和诚信为本是我们的服务宗旨,而质量是四方国瑞生命的保证,实现三年保修/一年包换/六个月包退/一个月试用/终身维护的服务承诺,正是验证了公司对产品质量的信心所在,而信心的来源,正是因为我们拥有优厚的产品质量!

资料下载


文件名 点击下载
20~300Hz 变频耐压试验仪 说明书
20~300Hz 变频耐压试验仪 检定证书


           索取资料方式>   客服QQ :3173906661    人工客服:027-61903638   技术部:13871319625  邮箱:SFDL1996@163.com
