无功补偿电容检测、线路检修   |  打印此页

SF-110A线路工频参数测试仪【厂家直供】

  • 可测量输电线路的正序和零序、相间、线地等各种相关参量、电压有效值、电流有效值、有功功率、无功功率等参数
  • 参考标准:DL/T849.1-2004
    • 电压回路宽量限:电压最大可测量到750V
    • 触摸按键使操作更简便,液晶带亮度调节,可适应冬夏各季
    • 电流测量范围:0~100A,内部自动切换量程<30%


  • ㊣ 湖北大型电力试验设备生产基地
  • ㊣ 始于1986年,30多年生产制造经验,只专注电力试验设备领域,品质更有保障

  • 产品咨询、购买、维护服务,欢迎致电 027-61903638 联系我们

产品简介

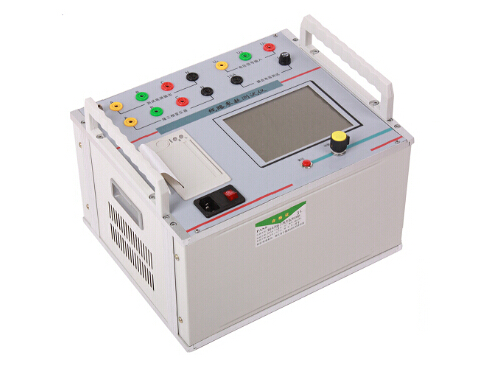

SF-110A线路工频参数测试仪是我公司开发、研制的专门用于输电线路工频参数测量的高精度仪器,对于输电线路的一系列工频参数可进行精密的测量。该仪器具有体积小、重量轻、测量准确度高、稳定性好、操作简便易学等优点,完全可取代以往利用多表法测量线路参数的方法,接线简单,测试、记录方便,大大提高了工作效率。它以大屏幕图形式液晶作为显示窗口,图形式菜单操作并配有汉字提示,集多参量于一屏的显示界面,人机对话界面友好,使用简便、快捷,是各级用户的首选产品。

ZS-110A 线路工频参数测试仪配合三相自耦调压器,和隔离变压器提供的测试信号电源。

1、准确测量:35220 kV 高压输电线线路(架空、电缆、架空电缆混合、同杆多回架设)的工频参数;
      2
、准确测量:35220 kV 高压输电线线路的正序电容、零序电容;

3、准确测量:35220 kV 高压输电线线路的正序阻抗、零序阻抗;

4、准确测量:35220 kV 高压输电线线路的耦合电容、互感电抗。

产品特征

1、  可测量输电线路的正序和零序、相间、线地等各种相关参量、电压有效值、电流有效值、有功功率、无功功率等参数。
2
、允许外接电压互感器和电流互感器进行扩展量程测量。
3
、电压回路宽量限:电压最大可测量到750V,不用切换档位即可保证精度。不会因电压档位选错而对仪器本身有所损坏。
4
、大屏幕、高亮度的液晶显示,全汉字菜单及操作提示实现友好的人机对话,触摸按键使操作更简便,液晶带亮度调节,可适应冬夏各季。
5
、用户可随时将测试的数据通过232接口外接微型打印机将结果打印出来(232接口为选配功能)。
6
、为配高压测量车的用户保留了与计算机通讯的RS232串口,可扩充校验数据上传功能,实现数据的集中管理。

ZS-110A 线路工频参数测试仪具备以下的条件:
 1
、输电线路工频参数测试仪完全满足规程要求:

符合:《110千伏及以上送变电基本建设工程启动验收规程》

符合:《220-500kV电网继电保护装置运行整定规程》DL/T559-94

符合:《电气装置安装工程电气设备交接试验标准线路部分》GB50150-2006
 2
、 线路工频参数测试仪是传统使用9块表计方法效率的10倍!

试验时间缩短,工作量大大减少,30分钟内可完成传统方法两个小时的工作量;

试验时,不用通过电力计量用的CTPT作电信号变换,不用指针式的高精度电压表、电流表、功率表测量各个电参数,配合三相自耦调压器和隔离变压器提供的测试信号电源,线路工频参数测试仪可以直接显示,输电线路工频参数的测试结果,是传统使用9块表计方法效率的10倍!
 3
 线路工频参数测试仪以高速单片机为内核,实现测试、仪表、计算模型一体化。
 4
 线路工频参数测试仪采用320 × 240大屏幕点阵液晶显示,美国进口旋转鼠标操作,嵌入式汉字微型打印机打印结果,操作十分简便;
 5
 线路工频参数测试仪测试过程快捷,并打印测量结果。

产品别称

线路参数测试仪、输电线路工频参数测试仪

产品参数

线路工频参数测试仪试验技术参数:

工  作  电  源   AC 220V ± 10% ,1 A ,50 Hz
信  号  电  源   信号电压 ,三相,AC 0 ~ 300 V ,50 Hz, (由选配的三相调压器提供)
  信号电流 ,三相,AC 0 ~ 40 A(有效值) (由选配的三相调压器提供)
线路工频参数测试仪
测  量  项  目
正序电容
零序电容
耦合电容
          正序阻抗
          零序阻抗
          互感电抗
          阻抗角
测  量  范  围 50 µF          0.1 ~ 400Ω          0°~ 360°
测 量 分 辨 率 0.1 µF             0.01 Ω            0.01°
测 量 准 确 度
  <1µF时,± 2% 读数,±0.01µF
  ≥1µF时,± 1% 读数,±0.01µF
 <1Ω时,± 2%读数,±0.01Ω
 ≥1Ω时,± 1%读数,±0.01Ω
  ± 0.3°(电压:0.2V~10V)
  ± 2°(电压:>10V)
外 形 / 重 量   313 × 261 × 237 mm ; / 重量:9 ㎏
使  用  环  境
  环境温度:- 15℃ ~ 40℃ ;相对湿度:≤ 90%



      2)抗干扰参数:
           干扰电压:接入仪器测试电源后的纵向感应电压<350V;
           干扰电流:线路首末两端短接接地时<40A;
           能在高压线路参数测试仪输出信号与干扰信号比为1:10的条件下稳定准确完成测试。
      3)线路参数测试仪使用环境:

         环境温度:- 15℃  ~  +40℃ ,相对湿度:< 90%

    备注:ZS-110A 线路工频参数测试仪技术参数参考来源国标DL/T 1119-2010等,在线路工频参数测试仪试验现场,我公司技术工程师将现场为您提供指导,及线路工频参数测试仪的试验数据分析。

产品附件

本产品详细清单,请以说明书或代销合同为准

售后客服


★★★★★ 客服服务中心:027-61903638,我们将尽快安排电力工程师为您及时解答!

保修承诺


三年质保,一年包换,六个月包退,一个月试用

同时配套一站式的全面服务,公司会为每一个客户提供免费的专业技术服务和现场指导工作,公司拥有一组完善的客服系统,为客户提供一对一的售前、售中、售后三大服务环节,为每一位客户免除后顾之忧,树立公司以客户为中心的精神。

在湖北四方国瑞电力控股有限公司长达近30年的不懈努力与坚持以品质为核心理念运行中,如今,产品品质保障已经成为电力预防性试验行业独有不可复制的核心竞争优势,在市场上已经树立良好的口碑形象。除了把控好产品的卓越品质以外,同时也离不开专业、经验丰富的电力团队。

用户至上和诚信为本是我们的服务宗旨,而质量是四方国瑞生命的保证,实现三年保修/一年包换/六个月包退/一个月试用/终身维护的服务承诺,正是验证了公司对产品质量的信心所在,而信心的来源,正是因为我们拥有优厚的产品质量!

资料下载


文件名 点击下载
SF-110A线路工频参数测试仪【厂家直供】 说明书
SF-110A线路工频参数测试仪【厂家直供】 检定证书


           索取资料方式>   客服QQ :3173906661    人工客服:027-61903638   技术部:13871319625  邮箱:SFDL1996@163.com
