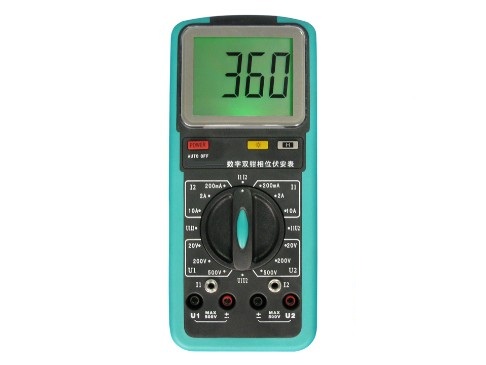

SFMG2000E数字双钳相位伏安表【厂家直供】

  • 专用测量电压、电流及相位而设计的一种高精度、手持式、双通道输入测量仪表
  • 参考标准:JJG440-2008
    • 钳形电流互感器转换方式输入被测电流、保护功能
    • 高反差液晶显示屏,字高达25mm,屏幕角度可自由转换约70°
    • 耐压功能、决缘功能


  • ㊣ 湖北大型电力试验设备生产基地
  • ㊣ 始于1986年,30多年生产制造经验,只专注电力试验设备领域,品质更有保障

  • 产品咨询、购买、维护服务,欢迎致电 027-61903638 联系我们
  • 简介
  • 参数
  • 附件
  • 保修
  • 说明书/证书
  • 经验库

产品简介

SFMG2000E数字双钳相位伏安表是专为现场测量电压、电流及相位而设计的一种高精度、低价位、手持式、双通道输入测量仪表。用该表可以很方便地在现场测量U-U、I-I及U-I之间的相位,判别感性、容性电路及三相电压的相序,检测变压器的接线组别,测试二次回路和母差保护系统,读出差动保护各组CT之间的相位关系,检查电度表的接线正确与否等。采用钳形电流互感器转换方式输入被测电流,因而测量时无需断开被测线路。测量U1-U2之间相位时,两输入回路完全绝缘隔离,因此完全避免了可能出现的误接线造成的被测线路短路、以致烧毁测量仪表。显示屏采用了高反差液晶显示屏,字高达25mm,屏幕角度可自由转换约70°,以获得最佳视觉效果。

仪表外壳采用工程绝缘材料,另配橡皮防振保护套,安全、可靠。

产品特征

1、结构精巧,使用方便
a、手持式结构;
b、在10mA~10A电流范围内,3V~500V电压范围内测量相位时不用断开电路和更换量限;
c、显示器采用了高反差液晶显示屏,字高达25mm,屏幕角度可自由转换约70°,以获得最佳视觉效果;
d、开关功能及布局合理,转动开关即可读出被测电压、电流及其相位;
2、绝缘电阻
采用最新型专利电流钳,电流分辩率达0.1mA;电压分辩率0.1V;
3、低功耗
该数字双钳相位伏安表微功耗设计,且具有电池电压检测功能。

产品别称

双钳相位表、双钳相位伏安表、钳形相位表、钳形相位伏安表、数字双钳相位表

产品参数

环境温度 (23±5)℃
环境湿度 (45~75)%RH
被测信号波形 正弦波、β=0.02
被测信号频率 (50±0.2)Hz
被测载流导线在钳口中的位置 任意
测量相位时被测信号幅值范围 100~220V、0.5~1.5A
外参比频率电磁场干扰 应避免
基本误差极限
(1)交流电压
表1:交流电压测量误差
量   限 分 辨 率 基本误差极限
20V 0.01V ±(0.3%读数+0.2%量程)
200V 0.1V
500V 1V
输入阻抗:各量限均为2MΩ
(2)交流电流
表2:交流电流测量误差
量   限 分 辨 率 基本误差极限
200mA 0.1mA ±(0.3%读数+0.2%量程)
2A 1mA
10A 10mA
(3)相位
U-U、U-I、I-I
表3:工频相位测量误差
范   围 分 辨 率 基本误差极限
0~360° ±2°

测U1-U2相位时电压输入回路阻抗:40KΩ

额定工作条件 环境温度 (0~40)℃
环境湿度 (20~80)% RH
被测信号波形 正弦波、β=0.05
被测信号频率 (50±0.5)Hz
被测载流导线在钳口中的位置 任意
测量相位时被测信号幅值范围 测U1-U2相位时:30V~500V
测I1-I2 相位时:10mA~10.00A
测U1-I2 或 I1-U2 相位时:10V~500V、10mA~10.00A
外参比频率电磁场干扰 应避免
额定工作误差极限 在上所述额定工作条件下,各被测量的额定工作误差极限不超过相应基本误差极限的两倍


显示位数 三位半
采样速率 3次/秒
电源 单个9V迭层电池、电源电流小于5mA
外形尺寸 表壳尺寸 192×95×55mm3
钳壳尺寸 140×42×20mm3
钳口尺寸 Φ7mm×9mm
重量 表体 280g
测量钳 2×200g
储存条件 温度 -10℃~50℃

产品附件

本产品详细清单,请以说明书或代销合同为准

名称 说明 数量
主机 / 1台
测试线 / 1套
电流钳 / 2把
铝合金机箱 / 1个
说明书 / 1本
检验报告 / 1份
合格证 / 1张



售后客服


★★★★★ 客服服务中心:027-61903638,我们将尽快安排电力工程师为您及时解答!

保修承诺


三年质保,一年包换,六个月包退,一个月试用

同时配套一站式的全面服务,公司会为每一个客户提供免费的专业技术服务和现场指导工作,公司拥有一组完善的客服系统,为客户提供一对一的售前、售中、售后三大服务环节,为每一位客户免除后顾之忧,树立公司以客户为中心的精神。

在湖北四方国瑞电力控股有限公司长达近30年的不懈努力与坚持以品质为核心理念运行中,如今,产品品质保障已经成为电力预防性试验行业独有不可复制的核心竞争优势,在市场上已经树立良好的口碑形象。除了把控好产品的卓越品质以外,同时也离不开专业、经验丰富的电力团队。

用户至上和诚信为本是我们的服务宗旨,而质量是四方国瑞生命的保证,实现三年保修/一年包换/六个月包退/一个月试用/终身维护的服务承诺,正是验证了公司对产品质量的信心所在,而信心的来源,正是因为我们拥有优厚的产品质量!

资料下载


文件名 点击下载
SFMG2000E数字双钳相位伏安表【厂家直供】 说明书
SFMG2000E数字双钳相位伏安表【厂家直供】 检定证书 点击下载


           索取资料方式>   客服QQ :3173906661    人工客服:027-61903638   技术部:13871319625  邮箱:SFDL1996@163.com

经验库



数字双钳相位伏安表的基本操作

产品概述

      SFMG2000E数字双钳相位伏安表是专为现场测量电压、电流及相位而设计的一种高精度、低价位、便携手持式、双通道输入测量仪器。用该表可以很方便地在现场测量U-UI-IU-I之间的相位,判别感性、容性电路及三相电压的相序,检测变压器的接线组别,测试二次回路和母差保护系统,读出差动保护各组CT之间的相位关系,检查电度表的接线正确与否等。采用钳形电流互感器转换方式输入被测电流,因而测量时无需断开被测线路。测量U1-U2之间相位时,两输入回路完全绝缘隔离,因此完全避免了可能出现的误接线造成的被测线路短路、以致烧毁测量仪表。显示器采用了高反差液晶显示屏,屏幕角度可自由转换约70°,以获得最佳视觉效果。

使用操作

       按下 ON-OFF 按钮,旋转功能量程开关正确选择测试参数及量限。

       1、测量交流电压

       将旋转开关拨至参数 U1 对应的 500V 量限,将被测电压从 U1 插孔,输入即可进行测量。若测量值小于200V,可直接旋转开关至 U1 对应的 200V 量限测量,以提高测量准确性。两通道具有完全相同的电压测试特性,故亦可将开关拨至参数 U2 对应的量限,将被测电压从U2 插孔输入进行测量。

       2、测量交流电流

       将旋转开关拨至参数 I1 对应的10A量限,将标号为1# 的钳形,电流互感器付边引出线插头插入I1插孔,钳口卡在被测线路上即可进行测量。同样,若测量值小于2A,可直接旋转开关至 I1 对应的 2A 量限测量,提高测量准确性。测量电流时,亦可将旋转开关拨至参数 I2 对应的量限,将标号为2 # 的测量钳接入 I2 插孔,其钳口卡在被测线路上进行测量。

       3、测量两电压之间的相位角

       U2 滞后U1 的相位角时,将开关拨至参数 U1U2。测量过程中可随时顺时针旋转开关至参数U1各量限,测量U1输入电压,或逆时针旋转开关至参数U2各量限,测量U2输入电压。

       注意:测相时电压输入插孔旁边符号U1U2及钳形电流互感器红色“ * ”符号为相位同名端。

       4、测量两电流之间的相位角

       I2滞后I1的相位角时,将开关拨至参数I1I2。同样测量过程中可随时顺时针旋转开关至参数 I1 各最限,测量I1输入电流,或逆时针旋转开关至参数 I2 各量限,测量 I2 输入电流。

       5、测量电压与电流之间的相位角

       将电压从U1输入,用2# 测量钳将电流从 I2 输入,开关旋转至参数U1I2 位置,测量电流滞后电压的角度。测试过程中可随时顺时针旋转开关至参数 I2 各量限测量电流,或逆时针旋转开关至参数 U1 各量限测量电压。也可将电压从 U2 输入,用1# 测量钳将电流从 I1 输入,开关旋转至参数 I1U2 位置,测量电压滞后电流的角度。同样测量过程中可随时旋转开关,测量 I1 U2 之值。

       6、三相三线配电系统相序判别

       旋转开关置U1U2位置。将三相三线系统的A相接入U1插孔,B相同时接入与U1对应的±插孔及与U2对应的±插孔,C相接入U2插孔。若此时测得相位值为300°左右,则被测系统为正相序;若测得相位为60°左右,则被测系统为负相序。换一种测量方式,将A相接入U1插孔,B相同时接入与U1对应的±插孔及U2插孔,C相接入与U2对应的±插孔。这时若测得的相位值为120°,则为正相序;若测得的相位值为240°,则为负相序。

       7、三相四线系统相序判别

       旋转开关置U1U2位置。将A相接U1插孔,B相接U2插孔,零线同时接入两输入回路的±插孔。若相位显示为120°左右,则为正相序;若相位显示为240°左右,则为负相序。

       8、感性、容性负载判别

       旋转开关置U1I2位置。将负载电压接入U1输入端,负载电流经测量钳接入I2插孔。若相位显示在0°~90°范围,则被测负载为感性;若相位显示在270°~360°范围,则被测负载为容性。

       9、显示屏角度选择

       若需改变显示屏角度,可用手指按压显示屏上方的锁扣钮,并翻出显示屏,使其转到最适宜观察的角度。

       10、电池更换

       当仪表液晶屏上出现欠电指示符号时,说明电池电量不足,此时应更换电池。更换电池时,必须断开输入信号,关闭电源。将后盖螺钉旋出,取下后盖后即可更换电池。

       11、警告

       a)不得在输入被测电压时在表壳上拔插电压、电流测试线,

不得用手触及输入插孔表面,以免触电!

       b)测量电压不得高于500V

       c)仪表后盖未固定好时切勿使用;

       d)请勿随便改动、调整内部电路;

       12、成套配置

       a)数字双钳相位伏安表:1块(配橡胶防护套)

       b)使用说明书:1

       c)质量检验合格证:1

       d)配套钳形电流互感器:钳形电流互感器2

       e)电压测试线:1套(四根)

       f)铝合金包装箱:1



现场巧用SFMG2000B数字双钳相位伏安表

1、如何用SFMG2000B数字双钳相位伏安表进行三相电压相序的测量?

       UAB(或UAO)电压从U1端输入,UBC(或UBO)电压从U2端输入,测量其相位角φ,如φ=120°,则为正相序;如φ=240°,则为负相序。亦可用两把卡钳测量其三相电流的相序。

2
、如何用SFMG2000B数字双钳相位伏安表进行感性电路、容性电路的判定?

将被测电路的电压从U1端输入,电流经卡钳从I2插孔输入,测量其相位。若测得相位φ1小于90°,则电路为感性;若测得的相位大于270°,则电路为容性。

将被测电路的电流经卡钳从I1插孔输入,电压从U2端输入,测量其相位,若测得相位φ2小于90°,则电路为容性;若测得的相位大于270°,则电路为感性。

3
、如何用SFMG2000B数字双钳相位伏安表进行功率因数的测量?

2测得感性电路相位功率因数角φ1、容性电路电流超前于电压的相角φ2则可算出COSφ1COSφ2为相应功率因数值。

4
、如何用SFMG2000B数字双钳相位伏安表进行功率的测量?

前面所述方法测得电压U、电流I及φ,由φ算出功率因数COSφ后,根据公式P=UIcosφ计算功率。

5
、如何用SFMG2000B数字双钳相位伏安表进行变压器接线组别的检查?

电力变压器常采用Y/YO-12YO/-11Y/-11三种接线组别。当采用Y/YO-12接法时,UABUab同相,测其相位角为0°或360°;当采用Y/-11YO/-11接法时,UabUAB间相位角为30°即Uab超前UAB相位30°(脚标AB表示高压绕组端,ab表示低压绕组端,0表示有中线联接。)

6
、如何用SFMG2000B数字双钳相位伏安表进行三相绕组联接方式的判别?

不论三相交流发电机的三相绕组或三相负载,或三相变压器的高、低压绕组,其联接方式都有星形(又称Y形)联接和三角形(又称△形)联接方式。当采用星形(Y形)联接时,测得UABUA间相位角为30°(UAB超前UA相位角);测得UabUa间相位角为30°(Uab超前Ua相位角)。当三相负载或三相变压器的低电压绕组采用三角形(△11形)联接时,Uab超前Ua,其相位角为60°。

7
、如何用SFMG2000B数字双钳相位伏安表进行三相二元件有功电度表接线正确性的判断?

考虑到电流的进出和三相电压相序,七条输入线有48种组合,这48种中只有两种是正确的,错误的有46种(其中不转12种,顺转数字不准有10种,反转有12种,随COSφ变化,时顺转、时反转的有12种)。使用该相位表能方便的读测相位关系,判断出两种正确的接线。即测取UABIA相位角等于φ1UCBIC相位角等于φ2(是电压超前电流的相角),若φ1-φ2=±300°,则接线正确。

8
、如何用SFMG2000B数字双钳相位伏安表进行估断电度表运行的快慢?

根据公式:T=3600n/NP(秒),先计算出电度表转n圈时所用的理论时间T。式中:P—测定时电度表的负载功率(KW);N—电度表的常数(转/KWH),标在电度表表盘上,然后测出电度表转n转时,实际所用时间t,比较tT就可判断电度表运行快慢。

9
、如何用SFMG2000B数字双钳相位伏安表进行漏电流的测量?

该相位表具有极高的电流分辩率,可作漏电流表使用。
       i.
对于两相设备,当设备不漏电时,两线电流大小相等,方向相反,两线电流之和为零,如果让两条线同时经钳口通过,则仪表电流显示为零。如果有漏电,则两线电流不等,这时相位表电流示数即为漏电流。
       ii.
对于三相三线设备,当设备不漏电时,三相线电流之和应为零,如果让三条线从钳口通过,则相位表电流正常显示应为零;如果有漏电,则相位表电流示数为漏电流数。
       iii.
对于三相四线设备,当设备不漏电时,四线电流之和为零,如果让四条线从钳口通过,则相位表电流正常显示应为零;如果有漏电,则相位表电流示数为漏电流数。



数字双钳相位伏安表的妙用

       关键词:相位表、双钳相位表、双钳相位伏安表、钳形相位表、钳形相位伏安表、数字双钳相位表、数字式双钳相位表、低压伏安相位检测表、手持式数字双钳相位伏安表

       数字双钳相位伏安表是一种具有多种电量测量功能的便携式仪表。该表最大特点是可以测量两路电压之间、两路电流之间及电压与电流之间的相位和工频频率。



一、主要技术指标

       1.量程

       ◆ 相位:0-360°

       ◆ 电压:0-200V/500V

       ◆ 电流:0-200mA/2A/10A

       2.基本误差(在参比条件下的准确度)

       ◆参比条件:

 温度

湿度

波形

频率

导线位置

相角测量

电压

电流

23±5

<65%

正弦波

50±2Hz

钳口中心

100V±25V

1A±0.2A

失真度≤1%

25±2HZ

         相位:1.0

         电压:

量程

准确度

分辨力

200V

1.0

0.1V

500V

1.0

1V

       ◆ 电流:

量程

准确度

分辨力

10A

2.0

10mA

2A

2.0

1mA

200mA

2.0

0.1mA

       3. 输入阻抗

         电压测量时各档为2MΩ

       ◆ 相位测量时,电压输入阻抗>500KΩ



二、使用方法举例

本数字双钳相位伏安表除了能够直接测量交流电压值、交流电流值、两电压之间、两电流之间及电压、电流之间的相位和工频频率外,还具有其他测量判断功能。
       1.
感性电路、容性电路的判定

将被测电路的电压从U1端输入、电流经卡钳(钳型电流互感器)I2插孔输入,测量其相位。若测得相位小于90°,则电路为感性;若测得的相位大于270°,则电路为容性。
       2.
三相电压相序的测量

UAB(UAO)电压从U1端输入,UBC(UBO)电压从U2端输入,测量其相位角Φ。若Φ=120°,则为正相序;若Φ=240°,则为负相序。
       3.
检查变压器的接线组别

我国电力变压器采用Y/YO-12YO/Δ-11Y/Δ-11三种接线组别。当采用Y/YO-12接法时,UABUab同相,测量其相位角为0°或360°;当采用YO/Δ-11Y/Δ-11接法时,UabUAB间相位角为30°,即Uab超前UAB相位30°(脚标AB表示高压绕组端,ab表示低压绕组端;O表示有中线联接)
       4.
三相二元件有功电能表接线正确性判断

考虑到电流的进出和三相电压相序、七条入线有48种组合;这48种中只有两种是正确的,其余46种是错误的。使用本仪表能方便的读测相位关系,判断出两种正确的接线,即测取UABIA相位角等于Φ1UCBIC相位角等于Φ2,Φ1-Φ2=±300°。
       5.
估计判断电能表运行的快慢

在现场,根据公式:T=3600n/NP(),计算理论时间,测定运行中的电能表是快还是慢。

式中P为测定时加于电能表的功率(kW)P=UICOSΦ;
       N
为电能表的常数(/kWh)
       n
为计算理论时间所取的转数;
       T
为理论时间。

电能表快慢由T-t确定。t为电能表转n转时,实际所用的时间。

三、结束语

本数字双钳相位伏安表具有体积小,重量轻,结构简单,操作方便,使用电池供电,数字显示测量结果,携带方便等优点,对测量三相电路具有很强的功能,是电力部门、工厂和矿山、石油化工、冶金系统正确把握电力使用情况,进行二次回路检查的理想仪表。
