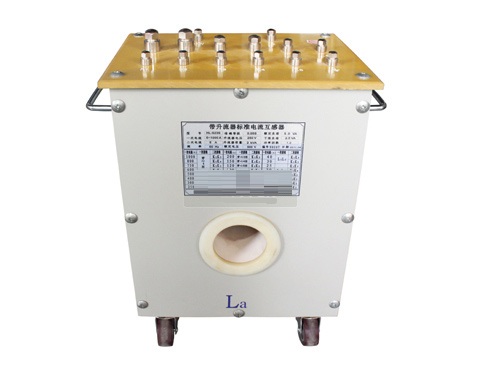

HL系列标准电流互感器【厂家直供】

产品参数

产品附件

本产品详细清单，请以说明书或代销合同为准

售后客服

保修承诺

资料下载

经验库

电流互感器的工作原理

       在供用电的线路中，电流大小相差悬殊，从几安培到几万安培不等。为便于仪器、仪表的测量，需要转换为比较统一的电流，另外供用电线路上的电压都比较高，如直接测量对仪器、仪表和人都是非常危险的。为此设计的电流互感器就起到变流和电气隔离的作用。

       指针式电流显示仪表大部分是安培级，所以电流互感器的二次电流大多数是安培级的(如5A等)，而计算机的采样的信号一般为毫安级(0～5V、4～20mA等)。为此采用微型电流互感器(二次电流为毫安级)作为电流互感器与计算机采样信号之问的桥梁，进行电流的二次变换。

       电流互感器由一次线圈、二次线圈、铁心、绝缘支撑及出线端子等组成。电流互感器的铁心由硅钢片叠制而成，其一次线圈与主电路串联，且通过被测电流I1，它在铁心内产生交变磁通，使二次线圈 感应出相应的二次电流I2(其额定电流为5A)。如将励磁损耗忽略不计，则I1n1=I2n2，其中n1和n2分别为一、二次线圈的匝数。电流互感器的变流比K=I1/I2=n2/n1。由于电流互感器的一次线圈连接在主电路中，所以一次线圈对地必须采取与一次线路电压相适应的绝缘材料，以确保二次回路与人身的安全。二次回路由电流互感器的二次线圈、仪表以及继电器的电流线圈串联组成。电流互感器大致可分为两类，测量用电流互感器和保护用电流互感器。

电压互感器和电流互感器有什么区别

       电压互感器是一个带铁心的变压器。它主要由一、二次线圈、铁心和绝缘组成。当在一次绕组上施加一个电压U1时，在铁心中就产生一个磁通φ，根据电磁感应定律，则在二次绕组中就产生一个二次电压U2。改变一次或二次绕组的匝数，可以产生不同的一次电压与二次电压比，这就可组成不同比的电压互感器。电压互感器将高电压按比例转换成低电压，即100V，电压互感器一次侧接在一次系统，二次侧接测量仪表、继电保护等；主要是电磁式的（电容式电压互感器应用广泛），另有非电磁式的，如电子式、光电式。

       电流互感器原理是依据电磁感应原理的。电流互感器是由闭合的铁心和绕组组成。它的一次绕组匝数很少，串在需要测量的电流的线路中，因此它经常有线路的全部电流流过，二次绕组匝数比较多，串接在测量仪表和保护回路中，电流互感器在工作时，它的2次回路始终是闭合的，因此测量仪表和保护回路串联线圈的阻抗很小，电流互感器的工作状态接近短路。

       主要区别是正常运行时工作状态很不相同，表现为：

       1)电流互感器二次可以短路，但不得开路；电压互感器二次可以开路，但不得短路；

       2)相对于二次侧的负荷来说，电压互感器的一次内阻抗较小以至可以忽略，可以认为电压互感器是一个电压源；而电流互感器的一次却内阻很大，以至可以认为是一个内阻无穷大的电流源。

       3)电压互感器正常工作时的磁通密度接近饱和值，故障时磁通密度下降；电流互感器正常工作时磁通密度很低，而短路时由于一次侧短路电流变得很大，使磁通密度大大增加，有时甚至远远超过饱和值。
