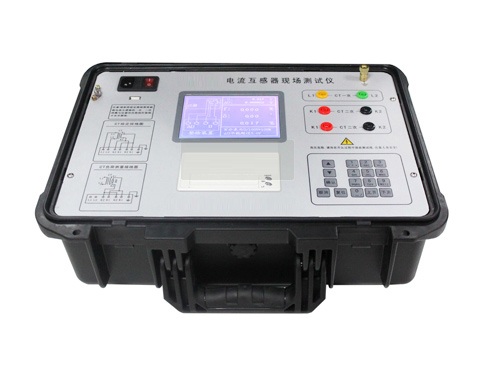

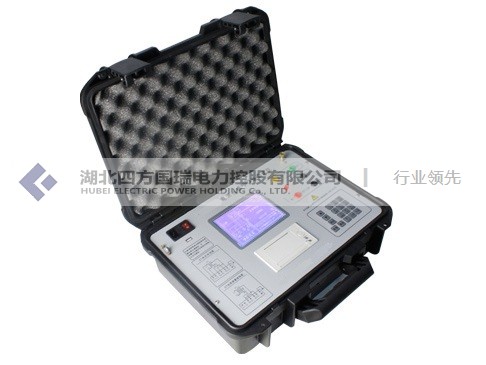

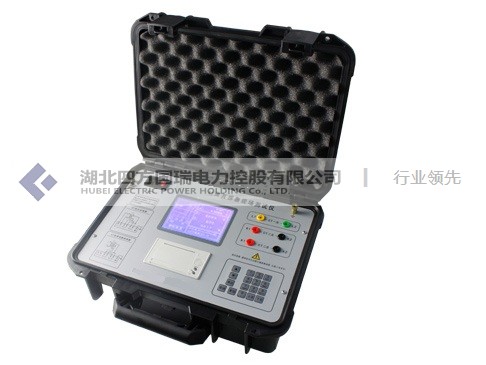

SFCT-Z电流互感器现场测试仪【厂家直供】

  • 电流互感器现场校验仪是以高端测试技术,大规模电子线路设计以及符合国家相关规程
  • 参考标准: JJG313-2010,DL/T448-2000
    • 采用精准的软件算法,测量数据的准确性进一步提高
    • 直接出具现场检定结论,合格或不合格
    • 具有电流互感器变比、二次绕组内阻测试功能


  • ㊣ 湖北大型电力试验设备生产基地
  • ㊣ 始于1986年,30多年生产制造经验,只专注电力试验设备领域,品质更有保障

  • 产品咨询、购买、维护服务,欢迎致电 027-61903638 联系我们
  • 简介
  • 参数
  • 附件
  • 保修
  • 说明书/证书
  • 经验库

产品简介

我公司根据现场电压互感器检测工作中,需要设备复杂,体积大,重量重,电压高,准备时间长,工作效率低下并有一定的安全隐患的实际情况。科学系统的研究电压互感器的特性,建立科学的理论模型在大量实验验证的基础上研制出ZSCT-Z电压互感器现场测试仪。可满足用户对电压互感器的误差(比差、角差)的测量。具有精度高、稳定性好、体积小,重量轻的特点。

产品特征

1、满足遵照国家规程所要求的测量用电压互感器的20%-120%的规程点误差(角差、比差)检测;
2、一次性完成测量并显示(遵照规程测量)电压互感器上限负荷与下限负荷下的规程点误差(角差、比差);
3、一次性完成测量并显示电压互感器两组实际任意负荷下的规程点误差(角差、比差);
4、检测电压互感器的变比以及极性;
5、测量现场实际二次负荷;
6、仪器可显示测试接线图,便于操作人员检查接线;
7、仪器智能提示接线错误,保障仪器安全及检测的准确度;
8、采用小电压测试原理积极保障操作人员的安全;
9、320*240大屏幕液晶显示,全中文界面。接线、操作简单,携带方便;
10、可进行各种测量数据的存储和打印,方便用户查询;
11、仪器可选配我公司的现场便携式可充电测试电源使用,方便现场取电源。

产品别称

互感器校验仪、互感器测试仪、互感器现场测试仪、互感器现校仪、全自动互感器校验仪

产品参数

变比范围 全范围测量(电磁型)±0.2%
误差测量范围 一次电压 全范围测量(电磁型,任意一次电压均可)
二次电压 100V,100v/√3
功率因数 0.0~1.0
极限误差
见下表:
±0.05%
外形尺寸(主机) 412*320*155mm3
重量(主机) 6kg
外形尺寸 400*255*100mm3
重量 2kg
测量误差
额定电流 比差(±%) 角差(±′)
80% 0.050 2
100% 0.050 2
120% 0.050 2
详细说明见"附录三"
稳定度 0.03 2
详细说明见"附录四"

直流电阻 0.0~0.1Ω,±3% 0.1~50Ω,±1%
PT二次负荷 1VA~500VA,±2%
检定 电压范围 0~100V(百分表误差0.5%)
比差 0.001%-3%(100V)
角差 0.00′-50′(100V)
误差 △X=±(2%×X+2%×Y±2个字)
△Y=±(2%×X+2%×Y±2个字)
导纳 0.1ms-99.9ms
工作电源 AC 220V ±10%/50Hz±2%
环境温度 0~40℃
整机功耗 30W(静态)150W(工作)
环境湿度 25℃时<85%
整机重量 ≤6Kg

产品附件

本产品详细清单,请以说明书或代销合同为准

名称 说明 数量
电源线 / 1根

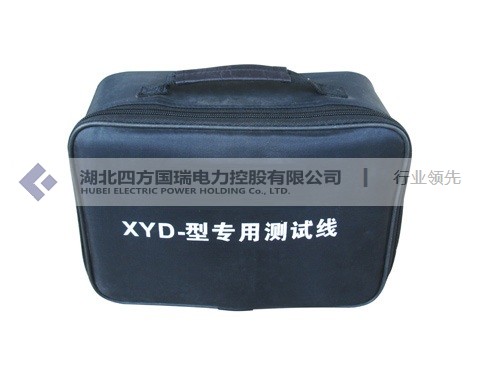

测试线 / 1套
测试夹子 / 4个(大、小各两个)
保险管 3A 3个
说明书 / 1本
检验报告 / 1份
合格证 / 1张

售后客服


★★★★★ 客服服务中心:027-61903638,我们将尽快安排电力工程师为您及时解答!

保修承诺


三年质保,一年包换,六个月包退,一个月试用

同时配套一站式的全面服务,公司会为每一个客户提供免费的专业技术服务和现场指导工作,公司拥有一组完善的客服系统,为客户提供一对一的售前、售中、售后三大服务环节,为每一位客户免除后顾之忧,树立公司以客户为中心的精神。

在湖北四方国瑞电力控股有限公司长达近30年的不懈努力与坚持以品质为核心理念运行中,如今,产品品质保障已经成为电力预防性试验行业独有不可复制的核心竞争优势,在市场上已经树立良好的口碑形象。除了把控好产品的卓越品质以外,同时也离不开专业、经验丰富的电力团队。

用户至上和诚信为本是我们的服务宗旨,而质量是四方国瑞生命的保证,实现三年保修/一年包换/六个月包退/一个月试用/终身维护的服务承诺,正是验证了公司对产品质量的信心所在,而信心的来源,正是因为我们拥有优厚的产品质量!

资料下载


文件名 点击下载
SFCT-Z电流互感器现场测试仪【厂家直供】 说明书
SFCT-Z电流互感器现场测试仪【厂家直供】 检定证书 点击下载


           索取资料方式>   客服QQ :3173906661    人工客服:027-61903638   技术部:13871319625  邮箱:SFDL1996@163.com

经验库



电流互感器有哪些常见异常?

       电流互感器原理是依据电磁感应原理的。电流互感器是由闭合的铁心和绕组组成。它的一次绕组匝数很少,串在需要测量的电流的线路中,因此它经常有线路的全部电流流过,二次绕组匝数比较多,串接在测量仪表和保护回路中,电流互感器在工作时,它的2次回路始终是闭合的,因此测量仪表和保护回路串联线圈的阻抗很小,电流互感器的工作状态接近短路。

       电流互感器常见以下三种异常情况:

       1)电流互感器过热,可能是内、外接头松动,一次过负荷或二次开路;

       2)互感器产生异音,可能是铁芯或零件松动,电场屏蔽不当,二次开路或电位悬浮,末屏开路及绝缘损坏放电;

       3)绝缘油溶解气体色谱分析异常,应按GB/T7252进行故障判断并追踪分析,若仅氢气含量超标,且无明显增加趋势,其他组成部分正常,可判断为正常。
