SFFA-105互感器伏安变比极性综合测试仪(1000A)【厂家直供】


  • 本产品是一款多功能全自动化的CT、PT特性测试仪器
  • 参考标准:GB/T22071.2-2008
    • 支持U盘转存试验数据
    • 自带微型打印机,即时打印试验数据和曲线
    • AC220V和AC380V自适应供电


  • ㊣ 湖北大型电力试验设备生产基地
  • ㊣ 始于1986年,30多年生产制造经验,只专注电力试验设备领域,品质更有保障

  • 产品咨询、购买、维护服务,欢迎致电 027-61903638 联系我们
  • 简介
  • 参数
  • 附件
  • 保修
  • 说明书/证书
  • 案例
  • 经验库

产品简介

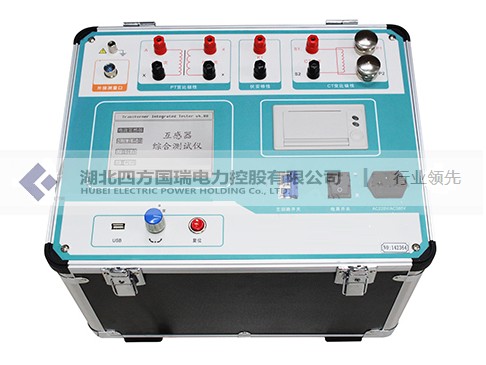

本产品是一款全自动化的CT/PT特性测试仪器,是继电保护和高压绝缘专业的专门检测仪器。仪器可以完成的试验包括:CT伏安特性试验、CT变比极性试验、CT极性试验、CT一次通流试验、CT交流耐压试验、PT伏安特性试验、PT变比极性试验、PT极性试验和PT交流耐压试验,自动计算拐点电压电流值、变比比差值、5%或10%误差曲线值等结果参数
仪器采用进口核心器件,严格的制造工艺,保证产品性能稳定可靠;仪器面板采用人体工学设计,操作简便,一人操作即可完成全部测试工作,软件功能强大,自动计算并给出测试结果;自带U盘转存功能,结合上位机软件,生成完备的测试报告,数据管理简便高效,减轻测试人员工作负担;仪器自带微型打印机,可即时打印测试数据和曲线。本仪器是一款功能完备、适用于实验室也适用于现场检测并广受用户好评的专业测试仪器。

产品特征

1、安全方便:仪器自动化程度高,自动完成设定试验,并给出试验结果和曲线。试验人员无需接触被测试设备,远离高压电路,确保人身安全
2、功能全面:仪器集CT伏安特性试验、CT变比极性试试验、CT极性试验、CT一次通流试验、CT交流耐压试验、PT伏安特性试验、PT变比极性试验、PT极性试验、PT交流耐压试验于一体。自动计算拐点电压电流值、变比比差值、5%或10%误差曲线值,并实时保存打印测试记录和日期,方便用户整理测试报告
3、输出容量大:伏安特性试验单机最高输出电压1000V,外接升压器(选配)最高电压可升至2500V,变比试验和一次通流最大电流1000A,仪器输出容量5kVA,最高可做500kV等级1A电流互感器的伏安特性试验

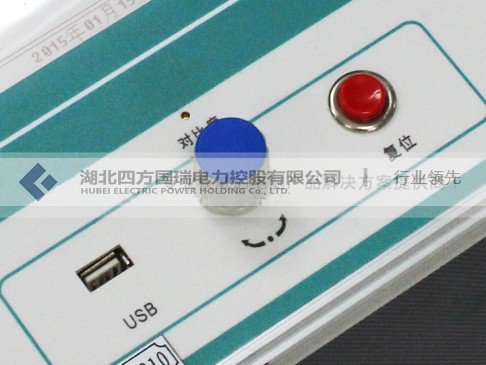

4、人机界面友好:大屏幕320*240点阵汉字图形界面,图形清晰、美观;使用高性能旋转鼠标,操作简单方便、寿命长;自带微型打印机,即时打印试验数据和曲线
5、数据存储量大:仪器内置存储器,各功能模块测试数据均可保存且掉电不丢失,现场试验完成后,可在室内查看和打印试验结果
6、U盘转存:支持U盘转存试验数据,通过PC机进行读取,操作简便快捷
7、PC机软件强大:PC机应用软件功能强大,操作简单,实现数据分析、保存、打印并生成完备测试报告,便于数据集中管理
8、多电源供电模式:仪器电源实现AC220V或AC380V自适应供电。当交流功率电源输入端子接AC220V电压时,交流电压输出为0~600V;当输入端子接AC380V电压时,交流电压输出为0~1000V,用户可根据实际需要进行选择

产品别称

伏安特性变比极性综合测试仪、伏安特性测试仪、伏安特性综合测试仪、CTPT特性综合测试仪

产品参数

工作电源 AC380V AC220V
CT伏安特性试验 单机 0~1000V、0~20A 0~600V、0~20A
外接升压器(选配) 0~2500V、0~3A 0~2000V、0~3A
分辨力 0.1V、1mA
精度 ≤0.5%
5%或10%误差曲线 精度 ≤1.0%
CT变比试验 范围 5~25000A/5A(5000A/1A)
精度 ≤1.0%
PT伏安 特性试验 单机 0~1000V、0~20A 0~600V、0~20A
外接升压器(选配) 0~2500V、0~3A 0~2000V、0~3A
分辨力 0.1V、1mA
精度 ≤0.5%
PT变比极性试验 范围 1~10000
精度 ≤1.0%
一次通流 电流范围 0~1000A
通流时间 5分钟
交流耐压 单机 0~1000V 0~600V
外接升压器(选配) 0~2500V 0~2000V
分辨力 0.1V
仪器电源电压 AC220V或AC380V 50HZ
工作环境温度 -10℃ ~ +50℃
仪器主机体积 420×330×320㎜3
仪器主机重量 41kg
外接升压器(选配)体积 310×310×330㎜3
外接升压器(选配)重量 25kg

产品附件

本产品详细清单,请以说明书或代销合同为准

名称 说明 数量
主机 / 1台
测试线 / 1套
5m大电流导线(带大电流夹) / 2根
接地线 / 1根
打印纸 / 4卷
鳄鱼夹 / 4个
2A保险管 / 5个
光盘 / 1张
电源线 AC 220V 1根
电源线 AC 380V 1根
附件包 / 1个
说明书 / 1本
检验报告 / 1份
合格证 / 1张



售后客服


★★★★★ 客服服务中心:027-61903638,我们将尽快安排电力工程师为您及时解答!

保修承诺


三年质保,一年包换,六个月包退,一个月试用

同时配套一站式的全面服务,公司会为每一个客户提供免费的专业技术服务和现场指导工作,公司拥有一组完善的客服系统,为客户提供一对一的售前、售中、售后三大服务环节,为每一位客户免除后顾之忧,树立公司以客户为中心的精神。

在湖北四方国瑞电力控股有限公司长达近30年的不懈努力与坚持以品质为核心理念运行中,如今,产品品质保障已经成为电力预防性试验行业独有不可复制的核心竞争优势,在市场上已经树立良好的口碑形象。除了把控好产品的卓越品质以外,同时也离不开专业、经验丰富的电力团队。

用户至上和诚信为本是我们的服务宗旨,而质量是四方国瑞生命的保证,实现三年保修/一年包换/六个月包退/一个月试用/终身维护的服务承诺,正是验证了公司对产品质量的信心所在,而信心的来源,正是因为我们拥有优厚的产品质量!

资料下载


文件名 点击下载
SFFA-105互感器伏安变比极性综合测试仪(1000A)【厂家直供】 说明书
SFFA-105互感器伏安变比极性综合测试仪(1000A)【厂家直供】 检定证书 点击下载


           索取资料方式>   客服QQ :3173906661    人工客服:027-61903638   技术部:13871319625  邮箱:SFDL1996@163.com

客户案例







经验库

互感器的试验项目及试验设备选型

一、电流互感器的试验项目、周期和要求
序号 项 目 周 期 选 型
1 绕组及末屏的绝缘电阻 1)投运前 绝缘电阻测试仪
2)1-3年
3)大修后
4)必要时
2 tgδ及电容量 1)投运前 全自动抗干扰介质损耗测试仪
2)1-3年
3)大修后
4)必要时
3 油中溶解气体色谱分析 1)投运前 绝缘油色谱分析系统
2)1-3年(66kV及以下)
3)大修后
4)必要时
4 交流耐压试验 1)1-3年(20kV及以下) 试验变压器
2)大修后
3)必要时
5 局部放电测量 1)1-3年(20-35kV固体 绝缘互感器) 局部放电检测系统
2)大修后
3)必要时
6 极性检查 1)大修后 互感器综合测试仪
2)必要时
7 各分接头的变化检查 1)大修后 互感器综合测试仪
2)必要时
8 校核励磁特性曲线 必要时 互感器综合测试仪
9 密封检查 1)大修后
2)必要时
10 一次绕组直流电阻测量 1)大修后 电流互感器校验仪
2)必要时
11 绝缘油击穿电压 1)大修后 绝缘油介电强度测试仪
2)必要时
二、电磁式电压互感器的试验项目、周期和要求
序 号 项 目 周 期 选 型
1 绝缘电阻 1)1-3年 绝缘电阻测试仪
2)大修后
3)必要时
2 Tgδ(20kV及以上) 1)绕组绝缘:a) 1-3年;b) 大修后;c) 必要时 全自动抗干扰介质损耗测试仪
2)66~220kV串级式电压互感器支架:a)投运前;b)大修后;c)必要时;
3 油中溶解气体的色谱分析 1)投运前 绝缘油色谱分析系统
2)1~3年(66kV及以上)
3)大修后
4)必要时
4 交流耐压试验 1)3年(20kV及以下) 三倍频发生器
2)大修后 试验变压器
3)必要时
5 局部放电测量 1)投运前 局部放电检测系统
2)1~3年(20~35kV固体绝缘互感器)
3)大修后
4)必要时
6 空载电流测量 1)大修后 互感器综合测试仪
2)必要时
7 密封检查 1)大修后
2)必要时
8 铁芯夹紧螺栓(可接触到的)绝缘电阻 大修时 绝缘电阻测试仪
9 联接组别和极性 1)更换绕组后 互感器综合测试仪
2)接线变动后
10 电压比 1)更换绕组后 互感器综合测试仪
2)接线变动后
11 绝缘油击穿电压 1)大修后 绝缘油介电强度测试仪
2)必要时
三、电容式电压互感器的试验项目、周期和要求
序 号 项 目 周 期 选 型
1 电压比 1)大修后 互感器综合测试仪
2)必要时
2 中间变压器的绝缘电阻 1)大修后 绝缘电阻测试仪
2)必要时 3 中间变压器的Tgδ 1)大修后 全自动抗干扰介质损耗测试仪
1

2

3





检定互感器所需设备

检定电流互感器所需基本设备包括:

       1、互感器校验仪:测量标准互感器和被试互感器间的误差,显示工作电流。

       2、标准电流互感器:互感器检定中用作标准器,精度一般比被测高两个等级以上,设计有多个变比抽头,适应不同互感器的检定。

       3、升流器:与调压器配合,匹配产生各种需要的测试电流。其容量、造价随电流增加而增加。

       4、负载箱:模拟被测互感器的实际工作状态。

       5、调压器:用于调节测试电流,一般与保护和开关等安装在一个操作台内,分粗调和细调两个调压器,以满足调节细度。在额定电流2500A以下测量时,可以用10KVA通用的调压器组合制作,更大电流须特殊制作,一般需要30~60KVA

       6、大电流连接电缆:连接几百、几千安培电流,电缆价格不能忽视。

检定电压互感器所需基本设备包括:

       1、互感器校验仪:测量标准互感器和被试互感器间的误差,显示工作电流。

       2、标准电压互感器:互感器检定中用作标准器,精度一般比被测高两个等级以上,设计有多个变比抽头,适应不同互感器的检定。

       3、升压器:与调压器配合,匹配产生各种需要的测试电压,其容量、造价随电压增加而增加。

       4、负载箱:模拟被测互感器的实际工作状态。

       5、调压器:用于调节测试电压,一般与保护和开关等安装在一个操作台内,分粗调和细调两个调压器,以满足调节细度。一般用10KVA通用的调压器组合制作即可
