高压耐压设备/串联谐振   |  打印此页

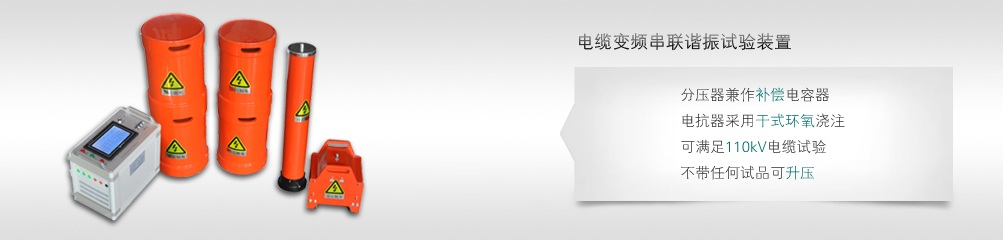

BPCX-DL电缆耐压试验装置

  • 电抗器部分采用干式环氧浇注
  • 参考标准:GB50150-2006,DL/T849.6-2004
    • 电源采用220V单相电源或380V单电源
    • 采用了正交非同步固定式载波调制方式
    • 耐压试验装置体积小,重量轻


  • ㊣ 湖北省最大的高压试验设备生产基地
  • ㊣ 始于1986年,30多年生产制造经验,只专注电力试验设备领域,品质更有保障

  • 产品咨询、购买、维护服务,欢迎致电 027-61903638 联系我们
  • 简介
  • 参数
  • 附件
  • 保修
  • 说明书/证书
  • 案例
  • 经验库

产品简介

BPCX-DL系列电缆专用便携式变频谐振升压装置,采用了调节电源的频率的方式,使得电抗器与被试电容器实现谐振,在被试品上获得高电压大电流,是当前高电压试验的一种新的方法和潮流,在国内外已经得到广泛的应用。
BPCX-DL系列变频谐振升压装置采用了专用的SPWM数字式波形发生芯片,频率分辨率16位,在20~300Hz时频率细度可达0.1Hz;采用了正交非同步固定式载波调制方式,确保在整个频率区间内输出波形良好;功率部分采用了先进的IPM模块,在最小重量下确保仪器稳定和安全。

BPCX-DL系列变频谐振升压装置由调频调压电源、励磁变压器、电抗器、电容分压器组成。


电缆耐压试验装置厂家
若在生产中需要使用到一些查找仪,就需要选择好的生产厂家,这样才能确保在使用产品的时候得到最好的帮助。现在有很多人在生产的时候都会选择通过电缆耐压试验装置厂家购买产品,这究竟是什么原因呢?
之所以很多人都会选择在电缆耐压试验装置厂家购买产品,就是因为我们在这里购买产品的时候能够获得最好的产品质量良好的产品质量可以让我们在生产过程中得到最好的帮助,这对我们的发展也会有非常积极的促进作用。
而且通过电缆耐压试验装置厂家我们还能够确保产品有非常好的使用性能。这样就能确保自己在生产过程中可以获得最好的帮助,也能为自己的生产效率带来最好的提升,所以选择在这里购买产品是非常明智的。真正的做好这些方面的事情,那么就一定可以让我们在使用产品的过程中得到最好的效果,也能给我们的生产带来更好的帮助。


产品特征

1、35kV及其以下电压等级的电缆使用数量多,试验工作量大,所以此类耐压试验装置体积小,重量轻,便携式电缆耐压试验系统由此而诞生;
2、本系统要求单个人能现场搬动的部件重量不超过30kg,要求两个人能现场搬动的部件重量不超过60kg,适合现场搬运;
3、电源采用220V单相电源或380V单电源,方便现场取电;
4、电抗器部分采用干式环氧浇注,美观可靠,适合各类电缆的要求;
5、110kV及以上电压等级电缆耐压试验采用油浸式电抗器,在单体重量超过100kg时,可选配我公司专用小型电动吊车。

产品别称

电缆交流耐压试验装置,串联谐振试验设备,便携式电缆耐压试验装置,串联谐振成套装置,串联谐振试验装置,串联谐振耐压装置,变频串联谐振装置,变频串联谐振试验装置,串联谐振耐压试验装置,电缆耐压试验装置厂家






产品参数

技术指标:

额度输出电压 0~220kV(AC有效值)及以下
输出频率 30~300Hz
谐振电压波形 纯正弦波,波形畸变率≤1.0%
满负载工作时间 连续工作时间60min
系统品质因素 最大负载下≥20
频率调节细度 0.1Hz
不稳定度 ≤0.01%
工作电源 单相220V或三相380V±10%,工频50Hz±5%
35kV及以下电缆耐压装置配置表:
产品型号名称 控制箱 电抗器(干式) 励磁变(干式) 分压器 适用范围
BPCX-DL44/22 2.5kW 1A/22kV二台 2.5kVA/1kV 25kV 10kV电缆≤1km
BPCX-DL88/22 4kW 2A/22kV二台 4kVA/1kV 25kV 10kV电缆≤2km
BPCX-DL132/22 6kW 2A/22kV三台 6kVA/1/3kV 60kV 10kV电缆≤3km
35kV电缆≤1km
BPCX-DL176/22 7.5kW 2A/22kV四台 7.5kVA/1/3kV 60kV 10kV电缆≤4km
35kV电缆≤1km
BPCX-DL264/22 10kW 2A/22kV六台 10kVA/1/3kV 60kV 10kV电缆≤6km
35kV电缆≤2km
BPCX-DL330/22 15kW 2.5A/22kV六台 15kVA/1/3kV 100kV 10kV电缆≤8km
35kV电缆≤2km
BPCX-DL640/32 25kW 2.5A/32kV八台 25kVA/1/3/5kV 200kV 10kV电缆≤10km
35kV电缆≤4km
110kV电缆≤1km
110kV及以上电缆耐压装置配置表:

产品型号名称 控制柜 电抗器(油浸式) 励磁变(油浸式) 分压器 适用范围
BPCX-DL1300/130 50kW 5A/130kV二台 50kVA/3/5kV 150kV 35kV电缆≤2km
110kV电缆≤2km
BPCX-DL2600/130 100kW 5A/130kV四台 100kVA/3/5/10kV 220kV 35kV电缆≤3km
110kV电缆≤3km
220kV电缆≤1.5km
BPCX-DL3200/220 160kW 4A/220kV四台 160kVA/5/10kV 160kV 110kV电缆≤5km
220kV电缆≤3km
BPCX-DL6400/220 320kW 8A/220kV四台 320kVA/5/10kV 320kV 110kV电缆≤10km
220kV电缆≤5km
500kV电缆≤1km


产品附件

本产品详细清单,请以说明书或代销合同为准

名称 说明 数量
激励变压器 SFJLB-40kVA/5kV 1台
变频电源控制箱 BPCX-F-40kW/380V 1台
高压电抗器 SFDK-520kVA/130kV 2节
电容分压器 SFFRC-130kV/1000pF 1套
内部连接线 / 1套
出厂试验报告 / 1份
成套装置使用说明书 / 1本
产品合格证 1张

售后客服


★★★★★ 客服服务中心:027-61903638,我们将尽快安排电力工程师为您及时解答!

保修承诺


三年质保,一年包换,六个月包退,一个月试用

同时配套一站式的全面服务,公司会为每一个客户提供免费的专业技术服务和现场指导工作,公司拥有一组完善的客服系统,为客户提供一对一的售前、售中、售后三大服务环节,为每一位客户免除后顾之忧,树立公司以客户为中心的精神。

在湖北四方国瑞电力控股有限公司长达近30年的不懈努力与坚持以品质为核心理念运行中,如今,产品品质保障已经成为电力预防性试验行业独有不可复制的核心竞争优势,在市场上已经树立良好的口碑形象。除了把控好产品的卓越品质以外,同时也离不开专业、经验丰富的电力团队。

用户至上和诚信为本是我们的服务宗旨,而质量是四方国瑞生命的保证,实现三年保修/一年包换/六个月包退/一个月试用/终身维护的服务承诺,正是验证了公司对产品质量的信心所在,而信心的来源,正是因为我们拥有优厚的产品质量!

资料下载


文件名 点击下载
BPCX-DL电缆耐压试验装置 说明书
BPCX-DL电缆耐压试验装置 检定证书


           索取资料方式>   客服QQ :3173906661    人工客服:027-61903638   技术部:13871319625  邮箱:SFDL1996@163.com

客户案例







经验库

电缆耐压试验装置
一、定义
       在电阻、电感及电容所组成的串联电路内,当容抗XC与感抗XL相等时,即XC=XL,电路中的电压U与电流I的相位相同,电路呈现纯电阻性,这种现象叫串联谐振。当电路发生串联谐振时,电路的阻抗Z=√R2+XC-XL2=R,电路中总阻抗最小,电流将达到最大值。
二、危害性
       发生谐振时,由于感抗和容抗相等,所以电感和电容两端的电压有效值相等,即:UL=UC。又由于其相位相反,因此这两个电压是相互抵消的。在电容或电感的电压有效值为:UL=UC=XLI0=ω0LIO=ω0LU/R。式中ω0L/R称为谐振电路的品质因数,它代表电压比。即UC/U或UL/U。
       品质因数是衡量谐振电路特性的一个重要参数。如电路中电抗越大,电阻越小,则品质因数越高。因此电容或电感上的电压值将比外加电压大的多。一般电感、电容谐振电路的品质因数可达几十甚至几百。所以串联谐振又叫电压谐振。在电力系统中,串联谐振将会产生高出电网额定电压数倍的过电压,对电力设备的安全造成很大危害。
       在R-L-C串联电路中,出现线路端电压和电流同相位的现象叫串联谐振。
    湖北四方国瑞电力控股有限公司生产工频串联谐振升压装置(CVT校验用)、工频交流耐压谐振装置、变频谐振耐压试验装置,广泛用于各种高压交联电缆、变压器、发电机、GIS开关、电动机等设备的交流耐压试验。该装置拥有多项关键的国家专利技术,加上引进的部分国际先进技术,设备整体达到了国际先进水平。全傻瓜式操作,全自动试验。
串联谐振电源产品使用中的注意事项
       1、谐振电源产品大多都是高压试验设备,要求由高压试验专业人员使用,使用前应仔细阅读使用说明书,并经反复操作训练。
       2、操作人员应不少于2人。使用时应严格遵守本单位有关高压试验的安全作业规程。
       3、为了保证试验的安全正确,除必须熟悉本产品说明书外,还必须严格按国家有关标准和规程进行试验操作。
       4、各联接线不能接错,特别是接地线不能接错。否则可导致试验装置损坏。
       5、本装置使用时,输出的是高电压或超高电压,必须可靠接地,注意操作安全距离。
  湖北四方国瑞电力,是专业生产串联谐振装置的厂商。其串联谐振产品稳定性、可靠性高,自动调谐功能强大,支持多种试验模式,系统人机交互界面友好,保护功能完善。
串联谐振变压器故障原因及排除
       1、风扇不能启动:
       急停、故障保护、失谐保护后,没有按“故障复位”;
       内部温度过高,功率元件热保护;
       排除方法:关断仪器电源,将仪器静置30分钟左右,重新开启电源,按仪器面板上的“复位”键,再启动仪器。
       2、自动调谐不能完成,找不到谐振点:
      (1)现象:调谐曲线完全是一条直线,调谐完成后仪器提示没有谐振点
       原因:回路接地不好,试验回路接线错误,装置某一仪器开路
       排除方法:检查接地装置可靠,接地连接线是否有断开点;
检查励磁变压器的高低压线圈的通断;
检查每一只电抗器的通断;
检查分压器的信号线的通断;
检查分压器的高低压电容臂的通断;
装置自身升压时没有谐振点,还需要检查补偿电容器的通断;
       (2)现象:调谐曲线是一条曲线,有较低的尖峰;
       试验时一次电压较高,高压却较低,甚至在没有升到试验电压时,一次电压已经到达额定电压,回路自动降压;
       原因:电抗器与试品电容量不匹配,没有准确找到谐振点;
试品损耗较高,系统Q值太低;
励磁变压器高压输出电压较低;
       排除方法:将补偿电容器并接入试验回路,加大回路电容量;
尽可能将多只电抗器串联,提高回路电感量;
提高励磁变压器的输出电压;
干燥处理被试品,提高被试品的绝缘强度,减少回路的有功损耗;
       如果上述操作全部处理完后,依然不能解决问题,请和四方国瑞电力联系,不可自行拆卸仪器!
