高压耐压设备/串联谐振   |  打印此页

SFRCF 高压分压器


  • 用于电力系统及电气电子设备制造部门测量工频交流高电压和直流高电压
  • 参考标准: DL/T846.1-2004,JJG124-2005
    • 精密高压薄膜电容和精密高压玻璃釉电阻
    • 全金属封闭结构屏蔽
    • 美国杜邦填充材料,特种工艺灌封,同轴电缆连接,铝合金包装箱


  • ㊣ 湖北大型电力试验设备生产基地
  • ㊣ 始于1986年,30多年生产制造经验,只专注电力试验设备领域,品质更有保障

  • 产品咨询、购买、维护服务,欢迎致电 027-61903638 联系我们
  • 简介
  • 参数
  • 附件
  • 保修
  • 说明书/证书
  • 案例
  • 经验库

产品简介

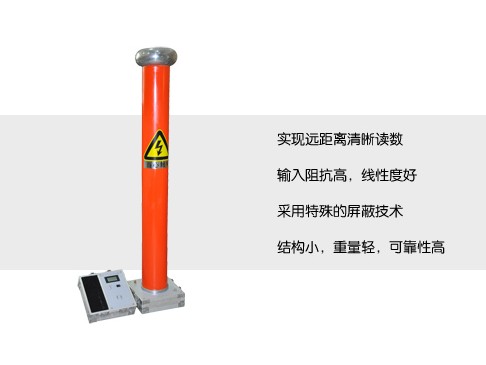

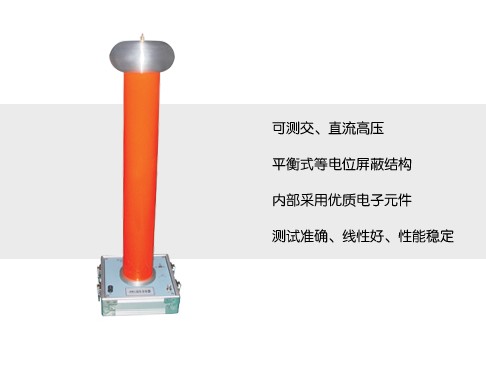

本系列交直流高压测量装置是现场测量用的专用仪器仪表,既可测量直流高压,又可测量交流高压的,整个设备由分压器和测量仪表两部分组成。分压器采用平衡式等电位屏蔽结构,在完全密封的绝缘筒内部采用优质电子元件,而使整个装置具有测试准确、线性好、性能稳定、结构合理、易于携带、操作简单、显示直观等特点,因此它是现场测量的理想仪表。

产品特征

1、分压器采用高精度电阻,电容组合件,特种工艺灌封,干式密封,不存在漏油问题;
2、输入阻抗高:降低了测试电流、功耗小,使产品体小质轻、性能稳定、测量精度高;

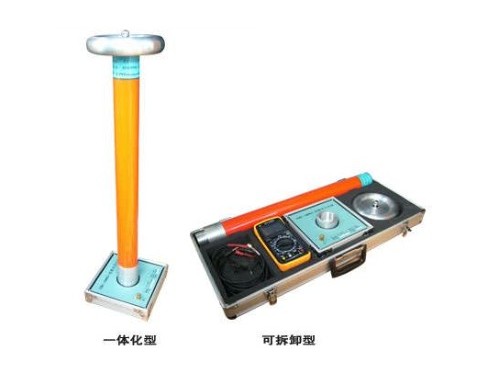

3、分压器、多值千伏表及专用电缆全部安放在一个铝合金箱内,安全可靠、便于携带和运输;
4、多值千伏表可直读直流平均值,交流峰值,真有效值,峰值 等电压值;
5、150KV以上采用有机复合绝缘外套,增加了表面爬距,大大降低了产品高度,使用携带更加方便。

产品别称

交直流高压分压器、交流分压器、直流分压器、交直流两用高压测试装置、阻容式交直流分压器、交直流阻容分压器、交直流数字分压器、千伏电压表、千伏表、RFC型交直二用分压器


产品参数


1.准确度及高压阻抗:

电压等级 AC/DC50kV AC/DC100kV AC/DC200kV AC/DC300kV
分压比 1000:1 1000:1 1000:1 1000:1
阻抗 200MΩ 400MΩ 800MΩ 1200MΩ
准确度 直流值 0.5级 0.5级 0.5级 0.5级
交流值 0.5级 0.5级 0.5级 0.5级
     2.工作环境: 温度:0~40℃ 湿度:≤85%RH

3.体积、重量 :


电压等级 AC/DC50kV AC/DC100kV AC/DC200kV AC/DC300kV
体积(mm3) 220×220×600 220×220×800 220×220×1500 220×220×2100
重量(kg) 约10 约15 约25

产品附件

本产品详细清单,请以说明书或代销合同为准

名称 说明 数量
分压器 / 1台
显示仪表 / 1个
信号线 / 1根
接地线 / 1根
说明书 / 1本
检验报告 / 1份
合格证 / 1张



售后客服


★★★★★ 客服服务中心:027-61903638,我们将尽快安排电力工程师为您及时解答!

保修承诺


三年质保,一年包换,六个月包退,一个月试用

同时配套一站式的全面服务,公司会为每一个客户提供免费的专业技术服务和现场指导工作,公司拥有一组完善的客服系统,为客户提供一对一的售前、售中、售后三大服务环节,为每一位客户免除后顾之忧,树立公司以客户为中心的精神。

在湖北四方国瑞电力控股有限公司长达近30年的不懈努力与坚持以品质为核心理念运行中,如今,产品品质保障已经成为电力预防性试验行业独有不可复制的核心竞争优势,在市场上已经树立良好的口碑形象。除了把控好产品的卓越品质以外,同时也离不开专业、经验丰富的电力团队。

用户至上和诚信为本是我们的服务宗旨,而质量是四方国瑞生命的保证,实现三年保修/一年包换/六个月包退/一个月试用/终身维护的服务承诺,正是验证了公司对产品质量的信心所在,而信心的来源,正是因为我们拥有优厚的产品质量!

资料下载


文件名 点击下载
SFRCF 高压分压器 说明书
SFRCF 高压分压器 检定证书 点击下载


           索取资料方式>   客服QQ :3173906661    人工客服:027-61903638   技术部:13871319625  邮箱:SFDL1996@163.com

客户案例







经验库

什么是交直流数字高压表

一、产品介绍
       交直流数字高压表是一种通用型高压测量仪表,可用于电力系统、电器、电子设备制造部门测量工频交流高电压和直流高电压。交直流数字高压表是由高压测量部分和低压显示仪表构成。工作时高压部分和低压仪表分开,工作安全可靠。交直流数字高压表系便携式结构,整机用铝合金包装箱作机壳,使用、携带十分方便。
二、产品特性:
       1、精度高
       AC:1.0% DC:0.5% ;
       是高压静电电压表的更新换代产品;
       2、安全可靠
       数字高压表是由高压测量部分和低压显示仪表构成。工作时高压部分和低压仪表分开,工作安全可靠;
       3、读数方便
       数字高压表由高压分压器上端均压罩为高压端,可直接接入被测高压,下端有专用接地端,供接地使用,用专用电缆连接高压分压器和低压显示仪表,并选择相应的电压和量限即可开始测量,读数即为kV数;
       4、携带方便
       数字高压表系便携式结构,整机用铝合金包装箱作机壳,使用、携带十分方便
三、产品参数
       ◆ 电压等级:50kV、100kV、200kV、300kV、400kV、500kV ;
       ◆ 准确度:AC:1.0% DC:0.5% ;



交直流数字高压表的使用说明

一.产品介绍
      交直流数字高压表是一种通用型高压测量仪表,可用于电力系统、电器、电子设备制造部门测量工频交流高电压和直流高电压。交直流数字高压表是由高压测量部分和低压显示仪表构成。工作时高压部分和低压仪表分开,工作安全可靠。交直流数字高压表系便携式结构,整机用铝合金包装箱作机壳,使用、携带十分方便。
二.使用说明
       交直流数字高压表,由高压分压器和低压显示表构成,用专用电缆连接为一套完整的高压测量装置。
       1、接线
       交直流数字高压表上端均压罩为高压端,可直接输入被测高压,下端有专用接地端,供接地使用。用专用电缆连接高压分压器和低压显示表,并选择相应的电压和量限即可开始测量。
       2、工频高电压测量
       连接测量线路后,将低压显示表功能开关切换至AC档,选择High档,直接测量工频高压,读数即为kV数。如测量电压低于20kV时,可将功能开关切换至Low档,以获得更高精度的读数。
       3、直流高电压测量
       连接测量线路后,将低压显示表功能开关切换至DC档,选择High档,可直接测量直流高压,读数即为kV数。如测量电压低于20kV时,可将功能开关切换至Low档,以获得更高精度的读数。
       4、接地
       高压分压器下端装有专用金属接地端,每次使用前都必须将接地端可靠接地。
       注意:使用前必须检查接地。
       5、允许误差
       数字高压表按国家有关规程采用相对误差。
       6、低压仪表输入阻抗对高压分压器的影响:
       数字高压表配用低压测量仪表的输入阻抗为10MΩ,当使用其它仪表时,应考虑其输入阻抗的影响。
       7、加高压时,高压分压器及高压引线附近不得有杂物。
       8、高压分压器标准分压比为K=1000。
三.注意事项
       1、校准:每年至少应送上级计量检定部门校准一次。
       2、高压分压器显示仪表面板下部的可调电位器是供 校准时调整误差使用。校准时,将面板取出,加压后调整电位器即可。
四.附件清单
       1、高压分压器一台;
       2、低压显示表一块;
       3、专用连接电缆一根;
       4、测试数据一份;
       5、说明书一份。
