产品简介

执行标准:DL/T848-2004
变压器和互感器的感应耐压试验是保证变压器质量符合国家标准的一项重要试验。变压器绕组的匝间、层间、段间及相间绝缘的纵绝缘感应耐压试验,则是变压器绝缘试验中的重要项目。基于纵绝缘试验中的特殊性,需要通过施加倍频电源装置,以提高绕组间绝缘的试验电压,从而达到耐压试验的目的。
SFSBF-81三倍频发生器是四方国瑞为满足上述要求而设计制造,经过广大用户使用证明:其操作简单、性能可靠、能较好地满足变压器、互感器感应耐压试验的需要。

产品特征

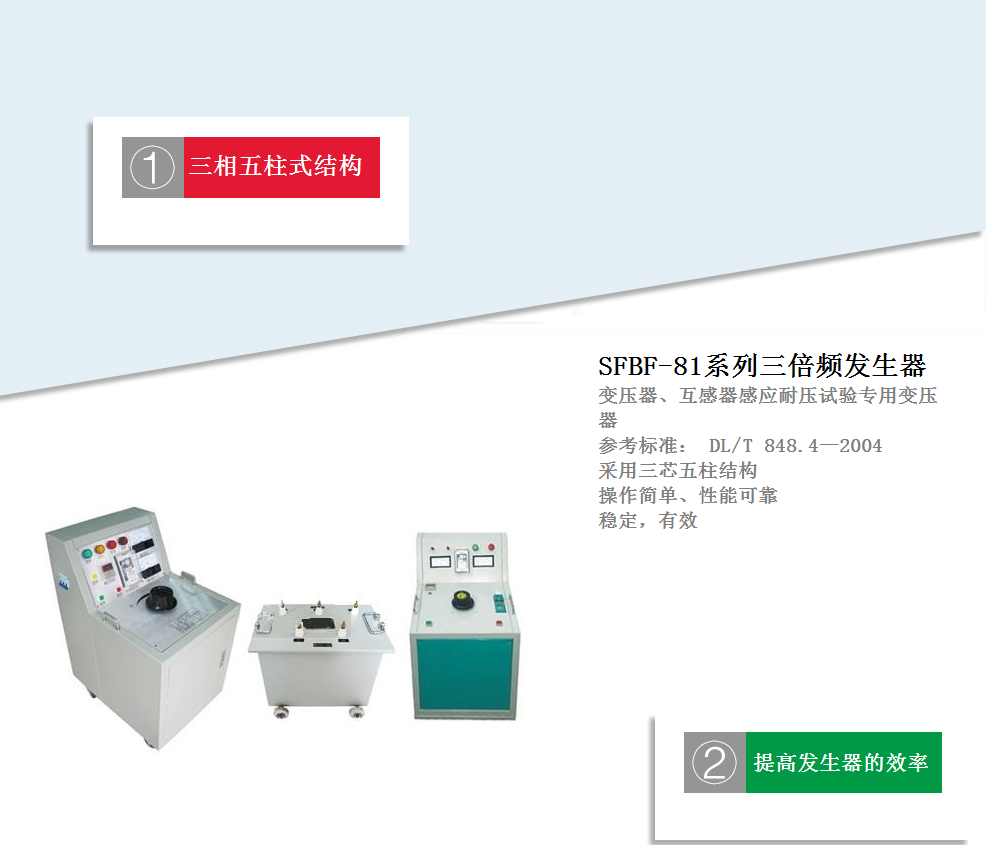

1、采用了三相五柱式结构,工艺简单,并减小了变压器本体内部阻抗及漏磁损耗,提高了发生器的效率。

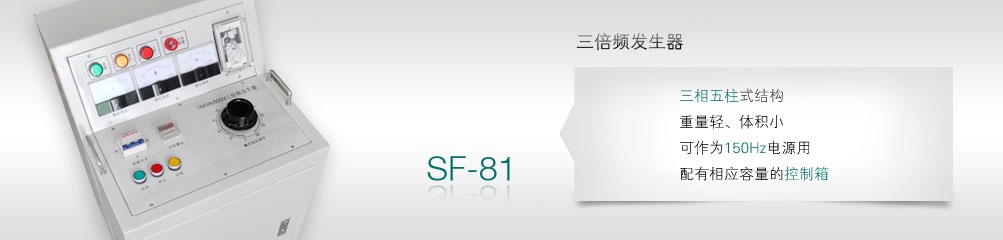

2、重量、体积均小于传统的三个单相变压器组,并配有相应容量的控制箱,现场使用方便。
3、本产品可作为变压器及相应容量电器作感应耐压试验或作短时运行的150Hz电源用。

产品别称

三倍频发生器、感应电压三倍频发生器、三倍频电源发生器、试验三倍频变压器装置、三倍频感应耐压发生器、三倍频试验变压器、三倍频试验仪、三倍频感应耐压仪、电压互感器倍频交流耐压试验仪








产品参数

输入电压 三相380V 50Hz
输出电压 单相0~300V/0~500V(连续可调) 频率:150Hz
输出容量 5KVA及以上 谐波失真:<5%~8%
空载运行时间 ≤5分钟
额定电压下的被试品持续时间 40秒

产品附件

本产品详细清单,请以说明书或代销合同为准

名称 说明 数量

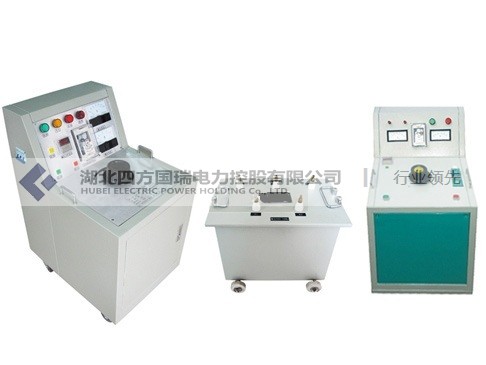

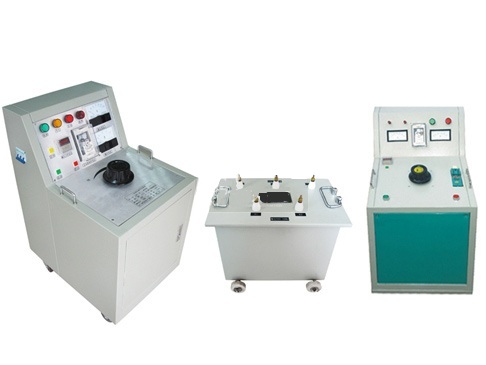

分体式三倍频电源发生装置 /

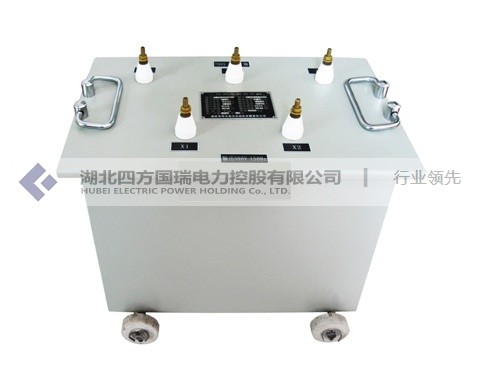

三倍频电源发生器 / 1台

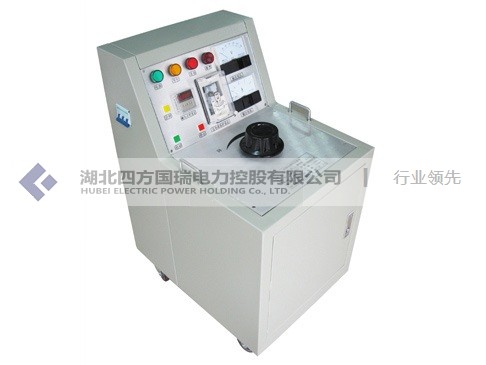

控制箱 / 1台
电抗器(选配) / 1台

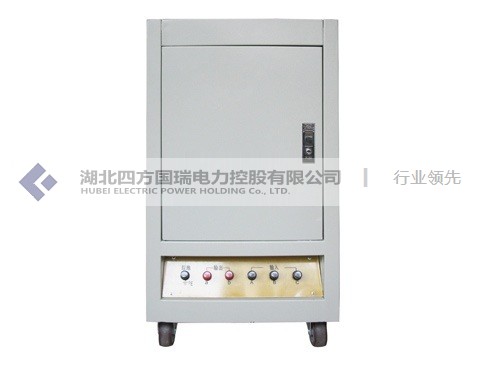

单体式三倍频电源发生装置 /
三倍频电源发生装置 / 1套
说明书 / 1本
检验报告 / 1份
合格证 / 1张

售后客服


★★★★★ 客服服务中心:027-61903638,我们将尽快安排电力工程师为您及时解答!

保修承诺


三年质保,一年包换,六个月包退,一个月试用

同时配套一站式的全面服务,公司会为每一个客户提供免费的专业技术服务和现场指导工作,公司拥有一组完善的客服系统,为客户提供一对一的售前、售中、售后三大服务环节,为每一位客户免除后顾之忧,树立公司以客户为中心的精神。

在湖北四方国瑞电力控股有限公司长达近30年的不懈努力与坚持以品质为核心理念运行中,如今,产品品质保障已经成为电力预防性试验行业独有不可复制的核心竞争优势,在市场上已经树立良好的口碑形象。除了把控好产品的卓越品质以外,同时也离不开专业、经验丰富的电力团队。

用户至上和诚信为本是我们的服务宗旨,而质量是四方国瑞生命的保证,实现三年保修/一年包换/六个月包退/一个月试用/终身维护的服务承诺,正是验证了公司对产品质量的信心所在,而信心的来源,正是因为我们拥有优厚的产品质量!

资料下载


文件名 点击下载
SFBF-81系列三倍频发生器【厂家直供】 说明书
SFBF-81系列三倍频发生器【厂家直供】 检定证书 点击下载


           索取资料方式>   客服QQ :3173906661    人工客服:027-61903638   技术部:13871319625  邮箱:SFDL1996@163.com

客户案例







经验库

三倍频变压器的结构用途

        SFSBF三倍频变压器是利用磁路的饱和特性,取出谐波中分量最大的三次谐波电压,作为发生器的电源,对感应线圈式的电气产品作匝间、段间、层间的倍频、倍压试验;以考核线圈的绝缘强度、耐压水平。
        湖北四方国瑞电力研制的三倍频变压器的产品结构如下:
        由三相五柱变压器(或三台单相变压器)、单相调压器、电抗器及控制部分组成。根据用户要求,外形可为整体式,也可为分体推移式。
  湖北国瑞电力研制的三倍频变压器的用途如下:
         1、广泛用于对电压互感器作倍频感应耐压试验;
         2、对电力变压器进行分相的倍频感应耐压试验;
         3、对其它感应线圈式的电气产品作倍频感应耐压试验。



三倍频感应耐压发生器的注意事项
       湖北四方国瑞电力研制的三倍频感应耐压发生器的注意事项如下:
        1、本装置设有过流保护,出厂时按额定输出电流的80%整定好,用于小负载时,应根据负载实际情况重新整定;当升压过程中出现过流或击穿现象时,过流保护动作,可保护被试品,不致使被试品的事故扩大,此时也应立切断输入三相电源,不致使三倍频电源发生装置受到损坏。
        2、在试验过程中,如被试品的电容量不大时,补偿电抗器一般不需接入线路。如被试品电容电流过大时,则应将补偿电抗器两端与被试品两端并联(见接线示意图),进行电流补偿,从而提高整个试验回路的功率因数,降低输出电流。
        3、因该装置是在超饱和状态下工作,因而接入三相线路的时间应尽量短,一般不超过五分钟。试验被试品时,试验时间不能超过40秒;
        4、在使用分体式三倍频电源装置时,控制箱中的接触器线圈电压为三倍频电源发生器输出电压的1/3,绝对不能用50HZ电源试用。
        5、本装置所配电抗器只允许在试验电压互感器时配套使用,当被试品的电压超过一定范围时,应另选配电抗器(可在订货时加以说明)。



三倍频变压器操作说明

一、概述
       本产品根据中国标准《GB311-61》和原水电部1985年1月发布的《电气设备预防性试验规程》,为满足电力系统对高压互感器倍频感应耐压试验设备的要求而设计的,广泛用于电力系统35-220kV等级串激式电压互感器的交流耐压试验,以考核互感器的主、从绝缘强度,同时也可对电机及小型变压器的绕组进行感应试验;也可作为短时运行的150Hz电源用。
二、结构
       采用三芯五柱结构,将铁芯工作磁通密度选择在饱和磁密以上,使开口接成三角形的次级绕组中的基波电势(正序向量)的向量和为0,而开口两端应出同相的150Hz三次谐波(零序)。
三、指标
       输入电压:三相380V 50Hz 正弦波
       输出电压:0-300V 0-500V 0-1000V 150Hz
       波形失真:≤5%
       输出容量:3-50kVA
       空载运行时间:≤5分钟
       负载运行时间:40~60S
四、操作说明
       1. 将试验所需的SBF三倍频、SBF操作箱(操作台)、互感器及电抗器按示意图所示的方法连接好;仔细检查,确保输入、输出、仪表接地线准确无误后,方可通电进行操作。此时三倍频的次级输出即为150Hz的三倍频电源。
       2. 接通电源,合上空开,将调压器的手轮旋至零位处,零位开关合上,此时电源指示灯及零位指示灯亮。按下启动按钮,接触器吸合,同时工作指示灯亮,并发出声光报警。
       3. 顺时针缓慢均匀旋转调压器的手轮,并密切注视仪表,当升到所需电压值时、应停止旋转,按下计时按钮,耐压时间到即发出声光报警,及时反向旋转手轮,直到调压器回到零位上。
       4. 试验完毕后,按下停止按钮,接触器断电,工作指示灯灭,零位指示灯亮,此时调压器断电。
       5. 本装置设有过流保护,出厂时按额定输出电源80%整定,于小负载时,应根据负载重新整定,当升压或耐压过程中出现过流或击穿现象时,接触器断电,切断主回路,起到保护作用。
       6. 此套试验设备带有多抽头的电抗器,当三倍频发生器带JCCI类型高压串级式电压互感器负载时,其电流由感性为容性,功率因素很低,因此,可在被试验的高压互感器某一绕组上接入可调的电抗器进行电流补偿来提高整个试验回路的功率因素。
五、使用条件
       海拔高度:≤1000m
       环境温度:-10~+40℃
       相对湿度:≤95%
       周围无水蒸汽,腐蚀性气体及易爆炸性介质。
六、装箱单
       1.SFSBF三倍频 1台
       2.SFSBF操作箱(台) 1台
       3.电抗器 1台(可选)
       4.产品说明书 1份
       5.产品合格证 1份
       注:对于小容量的三倍频变压器,SBF三倍频和SBF操作箱(台)可以做成一体。
