高压耐压设备/串联谐振   |  打印此页

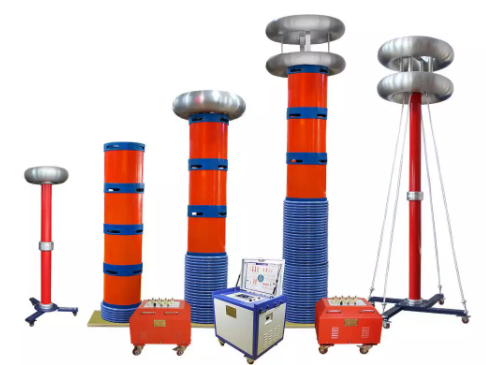

母线绝缘子耐压装置

    母线绝缘子耐压装置 执行标准:GB50150-2016 DL/T849.6-2004应用:电力建设单位、修试工程单位

  • ㊣ 湖北大型电力试验设备生产基地
  • ㊣ 始于1986年,30多年生产制造经验,只专注电力试验设备领域,品质更有保障

  • 产品咨询、购买、维护服务,欢迎致电 027-61903638 联系我们

产品简介

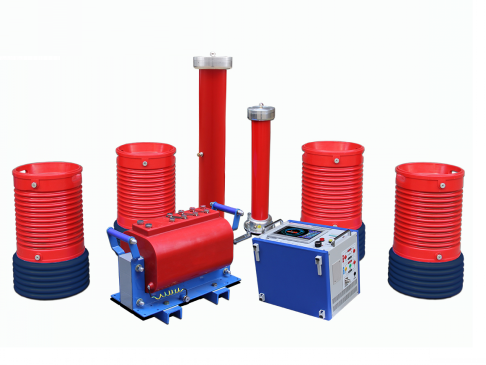

SFB(f)-GB系列35kV母线绝缘子耐压装置-35kV母线绝缘子耐压装置


主要针对10kV/300mm²电缆2km,10.5kV/50MW、互感器、绝缘子等的交流耐压试验设计制造。具有较宽的适用范围,是地、市、县级高压试验部门及电力安装、修试工程单位理想的耐压设备。

被试品对象及试验要求:

1、 10kV/300mm²电缆2km的交流耐压试验,电容量≤0.751uF,试验频率30~300Hz,试验电压22kV,试验时间5min。

2、 10.5kV/50MW火力发电机的交流耐压试验,电容量≤0.26uF,试验频率45~65Hz,试验电压24kV,试验时间1min

该装置主要由变频电源、励磁变压器、电抗器、电容分压器、补偿电容器组成。

产品别名:变频串联谐振、串联谐振试验设备、电缆耐压试验装置、工频耐压试验装置、高压交联电缆交流耐压试验设备、交流耐压试验装置等

产品参数

序号 设备名称 型号及规格 数量
1 激励变压器

SFJL-F-6kVA/1.5/3/6kV/0.4kV

1台
2 变频电源

SFBP-F-6kW/380V

1台
3 高压电抗器

SFDK-27kVA/27kV

4节
4 电容分压器

SFFC-110kV/800pF

1套
5

补偿电容器

SFBC-70kV/10000pF(出一个35kV)

1套

35kV母线绝缘子耐压装置用途

10kV/300mm²电缆2km

35kV/300mm²电缆0.5km

35kV系统

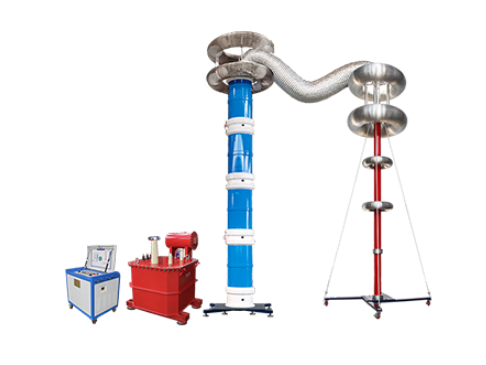

SFB(f)-GE系列110kV母线绝缘子耐压装置-110kV母线绝缘子耐压装置


主要针对110kV/300mm²电缆0.5km,35kV/300mm²电缆2km、10kV/300mm²电缆5km、110kV/63000kVA主变中性点、110kV 开关,35kV 开关、GIS的交流耐压试验设计制造。具有较宽的适用范围,是地、市、县级高压试验部门及电力安装、修试工程单位理想的耐压设备。

被试品对象及试验要求:

1. 110kV/300mm²电缆0.5km的交流耐压试验,电容量≤0.0735uF,试验频率30~300Hz,试验电压128kV,试验时间60min。

2. 35kV/300mm²电缆2km的交流耐压试验,电容量≤0.389uF,试验频率30~300Hz,试验电压52kV,试验时间60min。

3. 10kV/300mm²电缆5km的交流耐压试验,电容量≤1.88uF,试验频率30~300Hz,试验电压22kV,试验时间5min。

4. 110kV/63000kVA主变中性点的交流耐压试验,电容量≤0.02uF,试验频率45~65Hz,试验电压80kV,试验时间1min。

5. 110kV开关、GIS的交流耐压试验,试验频率30~300Hz,试验电压不超过265kV,试验时间1min。

6. 35kV开关、GIS的交流耐压试验,试验频率30~300Hz,试验电压不超过95kV,试验时间1min。

该装置主要由变频电源、励磁变压器、电抗器、电容分压器组成。

产品别名:变频串联谐振交流耐压试验装置、变频串联谐振、变频串联谐振、串联谐振、调频串联谐振、串联谐振耐压试验装置等

产品参数


序号 设备名称 型号及规格 数量
1 激励变压器

SFJL-F-15kVA/4/8/16kV/0.4kV

1台
2 变频电源

SFBP-F-15kW/220/380V

1台
3 高压电抗器

SFDK-27kVA/27kV

10节
4 电容分压器

SFFC-270kV/300pF

1套
5

补偿电容器

SFBC-160kV/5000pF

1套

110kV母线绝缘子耐压装置用

35kV/220mm²电缆1km

110kV系统

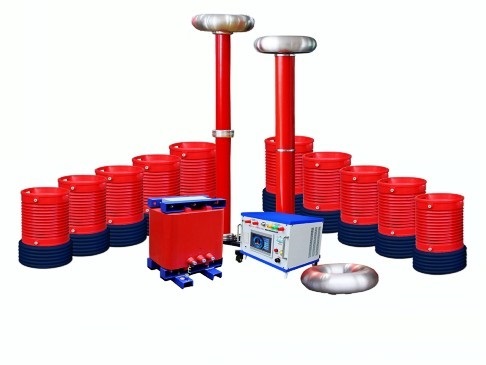

SFB(f)-SA系列变频串联谐振耐压试验装置-220kV母线绝缘子耐压试验装置


产品参数

输出电压
用途 工作频率 试验电压 试验时间
100kV 35kV电缆 30~300Hz ≤52kV 60min
150kV 110kV电缆 30~300Hz ≤128kV 60min
200kV

110kV变压器线端

220kV主变中性点

45~65Hz ≤160kV 1min
250kV

 220kV电缆

30~300Hz ≤216kV 60min
300kV

110kV断路器/PT/CT等

30~300Hz ≤265kV 1min
500kV

220kV断路器/PT/CT等

30~300Hz ≤495kV 1min


串联谐振装置配置参数


序号 设备名称 型号及规格 数量
1 激励变压器

ZXJL-F-20kVA/4/8/25kV/0.4kV

2台
2 变频电源

ZXBP-F-45kW/380V

1台
3 高压电抗器

ZXDK-100kVA/50kV

10节
4 电容分压器

ZXFC-500kV/1000pF

1套
5

补偿电容器

SFBC-160kV/5000pF

1套

SFB(f)-SA系列用途

110kV/630mm²电缆2km

220kV系统

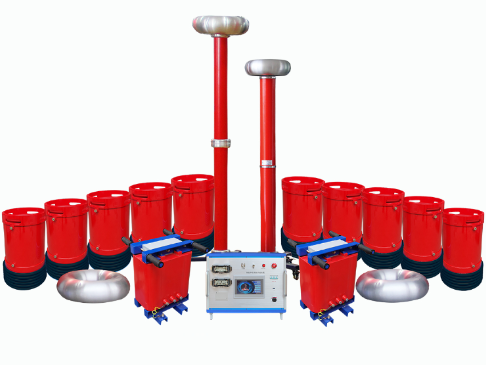

SFB(f)-SA系列变频串联谐振耐压试验装置-330kV母线绝缘子耐压试验装置


产品参数

输出电压
用途 工作频率 试验电压 试验时间
100kV 35kV电缆 30~300Hz ≤52kV 60min
150kV 110kV电缆 30~300Hz ≤128kV 60min
200kV

110kV变压器线端

220kV主变中性点

45~65Hz ≤160kV 1min
250kV

 220kV电缆

30~300Hz ≤216kV 60min
300kV

110kV断路器/PT/CT等

30~300Hz ≤265kV 1min
500kV

220kV断路器/PT/CT等

30~300Hz ≤495kV 1min


串联谐振装置配置参数


序号 设备名称 型号及规格 数量
1 激励变压器

SFJL-F-20kVA/4/8/25kV/0.4kV

2台
2 变频电源

SFBP-F-45kW/380V

1台
3 高压电抗器

SFDK-100kVA/50kV

10节
4 电容分压器

SFFC-500kV/1000pF

1套
5

补偿电容器

SFBC-160kV/5000pF

1套

SFB(f)-SA系列用途

110kV/630mm²电缆2km

220kV系统

产品特征

产品别称

串联谐振试验装置|变压器交流耐压装置|GIS 耐压局部放电装置|变压器感应耐压带局放测量装置|变电站交流耐压装置|电缆交流耐压装置|发电机交流耐压装置|断路器交流耐压装置|互感器交流耐压装置|35kV母线绝缘子耐压装置|110kV母线绝缘子耐压装置|220kV母线绝缘子耐压装置|330kV母线绝缘子耐压装置

产品参数

产品附件

本产品详细清单,请以说明书或代销合同为准

售后客服


★★★★★ 客服服务中心:027-61903638,我们将尽快安排电力工程师为您及时解答!

保修承诺


三年质保,一年包换,六个月包退,一个月试用

同时配套一站式的全面服务,公司会为每一个客户提供免费的专业技术服务和现场指导工作,公司拥有一组完善的客服系统,为客户提供一对一的售前、售中、售后三大服务环节,为每一位客户免除后顾之忧,树立公司以客户为中心的精神。

在湖北四方国瑞电力控股有限公司长达近30年的不懈努力与坚持以品质为核心理念运行中,如今,产品品质保障已经成为电力预防性试验行业独有不可复制的核心竞争优势,在市场上已经树立良好的口碑形象。除了把控好产品的卓越品质以外,同时也离不开专业、经验丰富的电力团队。

用户至上和诚信为本是我们的服务宗旨,而质量是四方国瑞生命的保证,实现三年保修/一年包换/六个月包退/一个月试用/终身维护的服务承诺,正是验证了公司对产品质量的信心所在,而信心的来源,正是因为我们拥有优厚的产品质量!

资料下载


文件名 点击下载
母线绝缘子耐压装置 说明书
母线绝缘子耐压装置 检定证书


           索取资料方式>   客服QQ :3173906661    人工客服:027-61903638   技术部:13871319625  邮箱:SFDL1996@163.com
