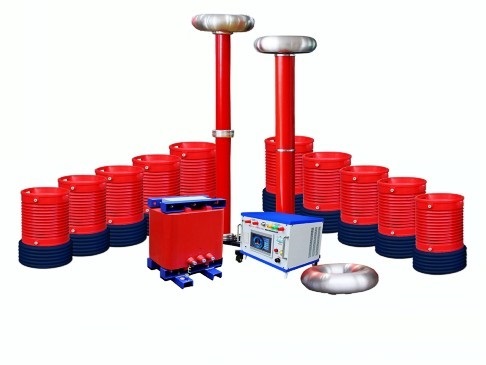

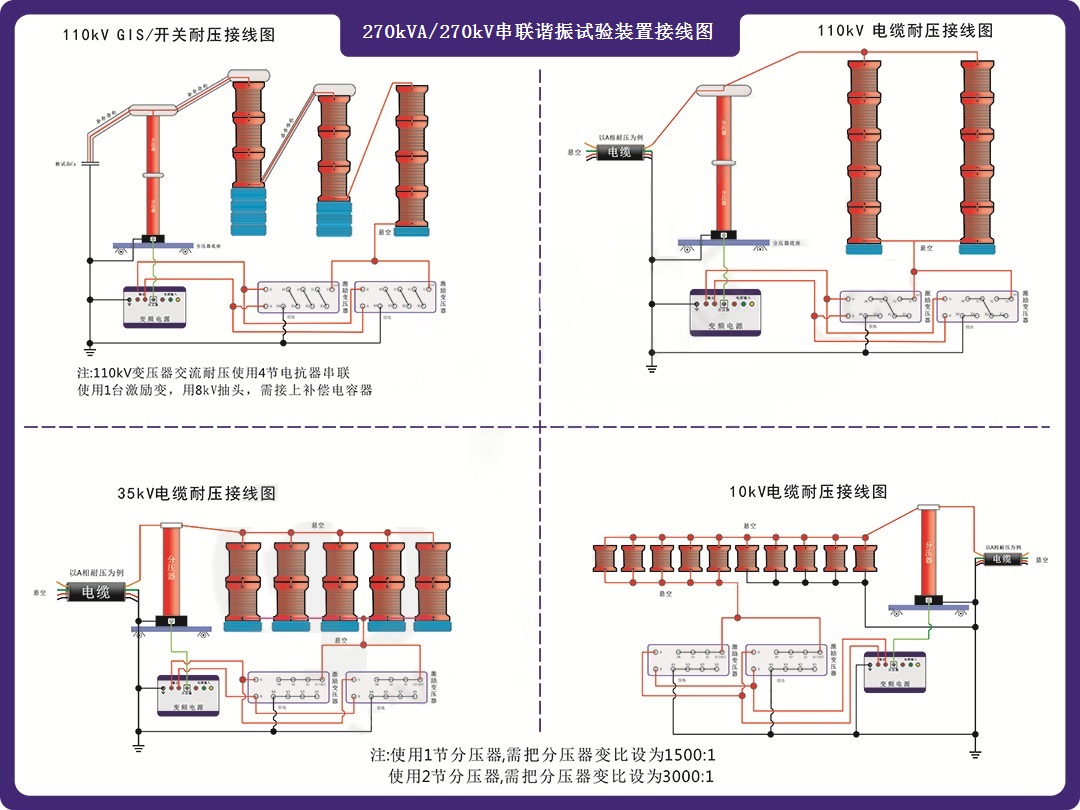

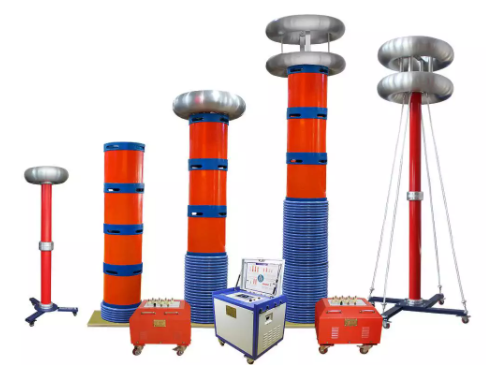

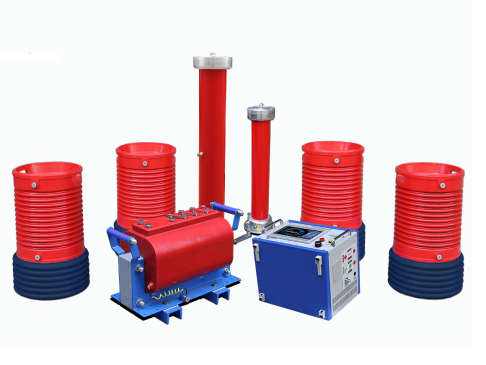

SFB(f)-GE系列110kV GIS耐压局部放电装置（270kVA/270kV串联谐振试验装置）
主要针对110kV/300mm²电缆0.5km，35kV/300mm²电缆2km、10kV/300mm²电缆5km、110kV/63000kVA主变中xìng点、110kV 开关，35kV 开关、GIS的交流耐压试验设计制造。具有较宽的适用范围，是地、市、县级高压试验部门及电力安装、修试工程单位理想的耐压设备。
被试品对象及试验要求：
1. 110kV/300mm²电缆0.5km的交流耐压试验，电容量≤0.0735uF，试验频率30~300Hz，试验电压128kV，试验时间60min。
2. 35kV/300mm²电缆2km的交流耐压试验，电容量≤0.389uF，试验频率30~300Hz，试验电压52kV，试验时间60min。
3. 10kV/300mm²电缆5km的交流耐压试验，电容量≤1.88uF，试验频率30~300Hz，试验电压22kV，试验时间5min。
4. 110kV/63000kVA主变中xìng点的交流耐压试验，电容量≤0.02uF，试验频率45~65Hz，试验电压80kV，试验时间1min。
5. 110kV开关、GIS的交流耐压试验，试验频率30~300Hz，试验电压不超过265kV，试验时间1min。
6. 35kV开关、GIS的交流耐压试验，试验频率30~300Hz，试验电压不超过95kV，试验时间1min。
产品参数
| 序号 | 设备名称 | 型号及规格 | 数量 |
| 1 | 激励变压器 |
SFJL-F-15kVA/4/8/16kV/0.4kV |
1台 |
| 2 | 变频电源 |
SFBP-F-15kW/220/380V |
1台 |
| 3 | 高压电抗器 |
SFDK-27kVA/27kV |
10节 |
| 4 | 电容分压器 |
SFFC-270kV/300pF |
1套 |
| 5 |
补偿电容器 |
SFBC-160kV/5000pF |
1套 |
|
|
|||
| 110kV GIS耐压局部放电装置用途 | |||
|
35kV/220mm²电缆1km 110kV系统 |
|||

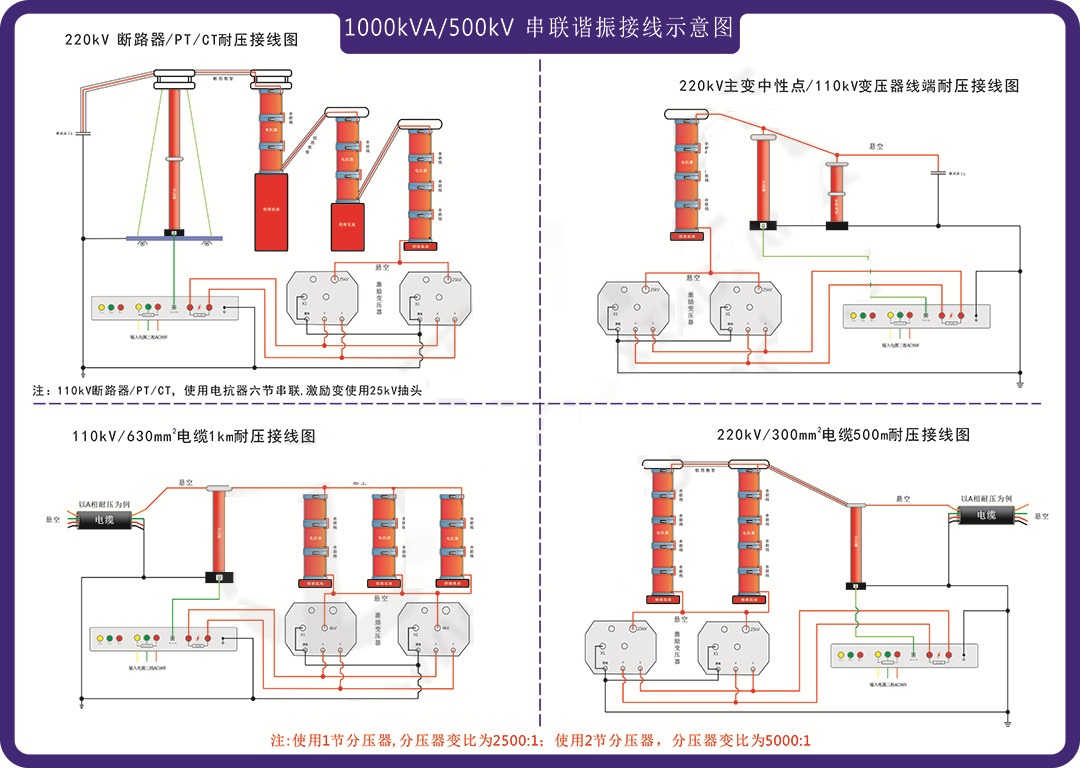

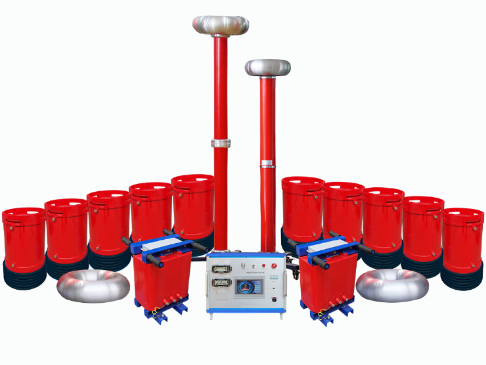

SFB(f)-SA系列220kV GIS耐压局部放电装置（1000kVA/500kV串联谐振试验装置）
适用范围及用途
|
输出电压 |
用途 | 工作频率 | 试验电压 | 试验时间 |
| 100kV | 35kV电缆 | 30～300Hz | ≤52kV | 60min |
| 150kV | 110kV电缆 | 30～300Hz | ≤128kV | 60min |
| 200kV |
110kV变压器线端 220kV主变中性点 |
45～65Hz | ≤160kV | 1min |
| 250kV |
220kV电缆 |
30～300Hz | ≤216kV | 60min |
| 300kV |
110kV断路器/PT/CT等 |
30～300Hz | ≤265kV | 1min |
| 500kV |
220kV断路器/PT/CT等 |
30～300Hz | ≤495kV | 1min |
串联谐振装置配置参数
| 序号 | 设备名称 | 型号及规格 | 数量 |
| 1 | 激励变压器 |
SFJL-F-20kVA/4/8/25kV/0.4kV |
2台 |
| 2 | 变频电源 |
SFBP-F-45kW/380V |
1台 |
| 3 | 高压电抗器 |
SFDK-100kVA/50kV |
10节 |
| 4 | 电容分压器 |
SFFC-500kV/1000pF |
1套 |
| 5 |
补偿电容器 |
SFBC-160kV/5000pF |
1套 |
|
|
|||
| SFB(f)-SA系列用途 | |||
|
110kV/630mm²电缆2km 220kV系统 |
|||
| 文件名 | 点击下载 |
| GIS 耐压局部放电装置 说明书 | |
| GIS 耐压局部放电装置 检定证书 |
