变压器交流耐压装置

产品简介

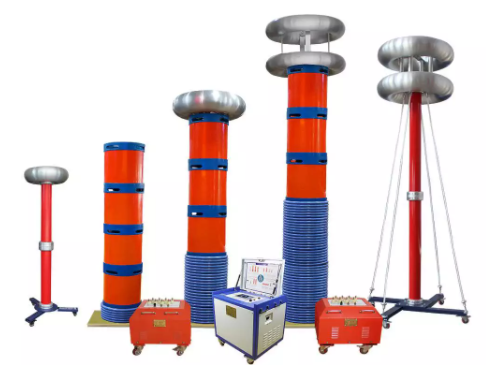

SFB(f)-GA系列35kV变压器交流耐压装置-75kVA/75kV串联谐振试验装置

主要针对10kV/300mm²，长度1.5km电缆，35kV主变的交流耐压试验设计制造。具有较宽的适用范围，是地、市、县级高压试验部门及电力安装、修试工程单位理想的耐压设备。

被试品对象及试验要求：

1、10kV/300mm²，长度1.5km电缆的交流耐压试验，电容量≤0.563uF，试验频率30-300Hz，试验电压22kV，试验时间5min。

2、35kV主变的交流耐压试验，电容量≤0.02uF，试验频率45-65Hz，试验电压不超过68kV，试验时间1min。

该装置主要由变频电源、励磁变压器、电抗器、电容分压器组成。

产品别名：变频串联谐振交流耐压试验装置、变频串联谐振、变频串联谐振、串联谐振、调频串联谐振、串联谐振耐压试验装置等

技术参数

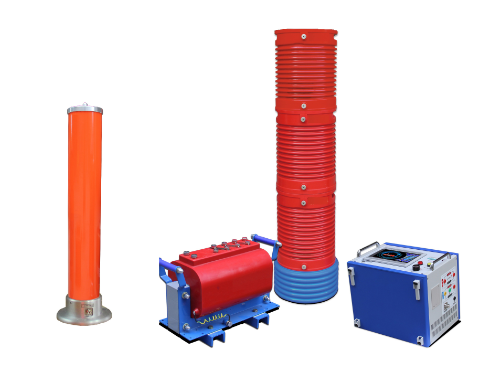

SFB(f)-GB系列110kV变压器交流耐压装置-108kVA/108kV串联谐振试验装置

主要针对10kV/300mm²电缆2km，10.5kV/50MW、互感器、绝缘子等的交流耐压试验设计制造。具有较宽的适用范围，是地、市、县级高压试验部门及电力安装、修试工程单位理想的耐压设备。

被试品对象及试验要求：

1、 10kV/300mm²电缆2km的交流耐压试验，电容量≤0.751uF，试验频率30~300Hz，试验电压22kV，试验时间5min。

2、 10.5kV/50MW火力发电机的交流耐压试验，电容量≤0.26uF，试验频率45~65Hz，试验电压24kV，试验时间1min

该装置主要由变频电源、励磁变压器、电抗器、电容分压器、补偿电容器组成。

产品别名：变频串联谐振、串联谐振试验设备、电缆耐压试验装置、工频耐压试验装置、高压交联电缆交流耐压试验设备、交流耐压试验装置等

技术参数

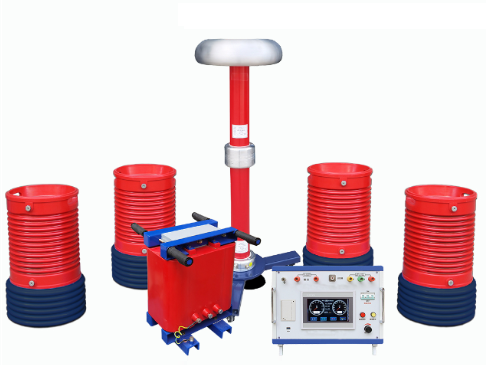

SFB(f)-GF系列110kV变压器交流耐压装置-200kVA/200kV串联谐振试验装置

适用于110kV/63000kVA主变、66kV/86000kVA主变、10kV/300mm²电缆2km、66kV开关、母线、66kV/630mm²电缆0.2km的交流耐压试验。具有较宽的适用范围，是地、市、县级高压试验部门及电力安装、修试工程单位理想的耐压设备。

被试品对象及试验要求：

1、110kV/63000kVA主变全绝缘交流耐压试验，电容量≤0.02uF，试验频率45-65Hz，试验电压168kV，试验时间1min。

2、66kV/86000kVA主变的交流耐压试验，电容量≤0.022uF，试验频率45-65Hz，试验电压112kV，试验时间1min。

3、10kV/300mm²电缆2km的交流耐压试验，电容量≤0.751uF，试验频率30-300Hz，试验电压22kV，试验时间5min。

4、66kV开关、母线的交流耐压试验，试验频率30-300Hz，试验电压185kV，试验时间1min。

5、66kV/630mm²电缆0.2km的交流耐压试验，电容量≤0.0454uF，试验频率30-300Hz，试验电压96kV，试验时间60min。

该装置主要由变频电源、励磁变压器、电抗器、电容分压器组成。

产品别名：串联谐振试验设备、电缆耐压试验装置、工频耐压试验装置、高压交联电缆交流耐压试验设备、交流耐压试验装置、调频谐振等

技术参数

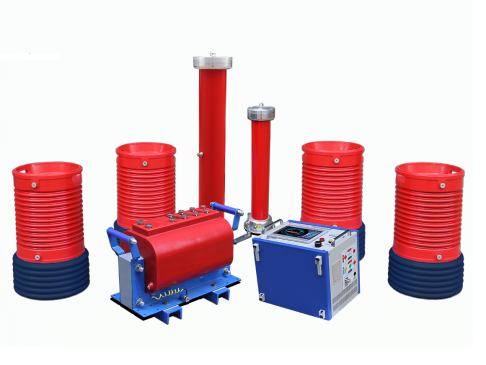

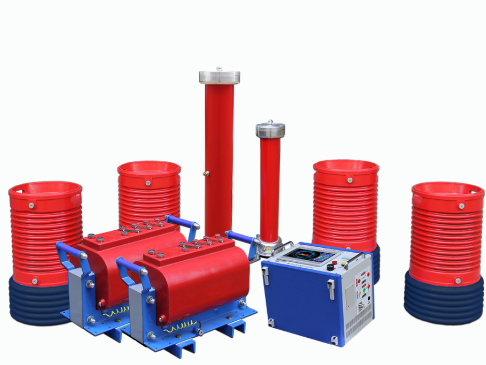

SFB(f)-GD系列变频串联谐振谐振耐压试验装置-200kVA/108kV串联谐振试验装置

主要针对10kV、35kV电缆，35kV主变，35kV开关的交流耐压试验。具有较宽的适用范围，是地、市、县级高压试验部门及电力安装、修试工程单位理想的耐压设备。

被试品对象及试验要求：

1、35kV/300mm²电缆2km的交流耐压试验，电容量≤0.389uF，试验频率30-300Hz，试验电压52kV，试验时间60min。

2、10kV/300mm²电缆5km的交流耐压试验，电容量≤1.88uF，试验频率30-300Hz，试验电压22kV，试验时间5min。

3、35kV/31500kVA主变的交流耐压试验，电容量≤0.01uF，试验频率45-65Hz，试验电压68kV，试验时间1min。

4、35kV开关的交流耐压试验，试验频率45-65Hz，试验电压95kV，试验时间1min。

该装置主要由变频电源、励磁变压器、电抗器、电容分压器、补偿电容器组成。

产品别名：变频谐振、变频串谐、谐试验装置、串谐耐压装置、GIS交流耐压试验装置、电动机工频(交流)耐压验装置等

技术参数

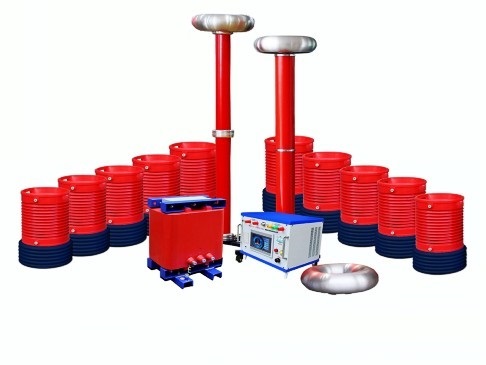

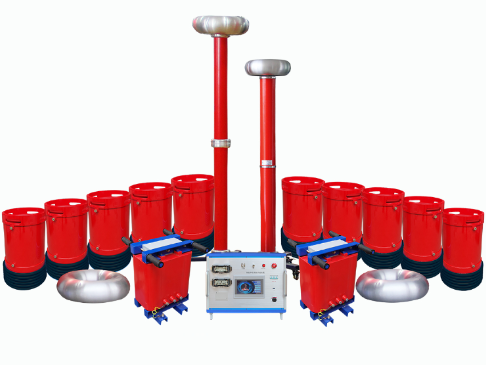

SFB(f)-HA系列110kV变压器交流耐压装置-540kVA/270kV串联谐振试验装置

主要针对110kV/400mm²电缆0.7km、110kVA/80000kVA主变、10kV/300mm²电缆8km、35kV/300mm²电缆4k、110kV GIS、开关等的交流耐压试验设计制造。具有较宽的适用范围，是地、市、县级高压试验部门及电力安装、修试工程单位理想的耐压设备。

被试品对象及试验要求：

1. 110kV GIS、开关的交流耐压试验，试验频率30~300Hz，试验电压不超过265kV，试验时间1min。

2. 110kV/400mm²电缆0.7km的交流耐压试验，电容量≤0.115uF，试验频率30~300Hz，试验电压128kV，试验时间60min。

3. 110kVA/80000kVA主变全绝缘的交流耐压试验，电容量≤0.02uF，试验频率45~65Hz，试验电压160kV，试验时间1min。

4. 10kV/300mm²电缆8km的交流耐压试验，电容量≤3.004uF，试验频率30~300Hz，试验电压17.4kV，试验时间60min。

5. 35kV/300mm²电缆4km的交流耐压试验，电容量≤0.778uF，试验频率30~300Hz，试验电压52kV，试验时间60min。

该装置主要由变频电源、励磁变压器、电抗器、电容分压器、补偿电容器组成。

产品别名：变频串联谐振、串联谐振、调频串联谐振、交流耐压试验装置、调频谐振、串联谐振耐压试验装置等

技术参数
