GKC-G1高压开关特性测试仪【厂家直供】

    GKC-G1高压开关特性测试仪随着社会的发展，人们对用电的安全可靠性要求越来越高，高压断路器在电力系统中担负着控制和保护的双重任务，其性能的优劣直接关系到电力

  • ㊣ 湖北大型电力试验设备生产基地
  • ㊣ 始于1986年，30多年生产制造经验，只专注电力试验设备领域，品质更有保障

  • 产品咨询、购买、维护服务，欢迎致电 027-61903638 联系我们

产品简介

⑴、适用于国内外生产的SF6开关、GIS组合电器、真空开关、油开关、真空接触器、特种断路器（列车断路器）。同时可测12路金属触头断口、6路主断口和6路辅助断口。断路器动作一次，得到时间、弹跳次数及时间、速度、线圈电流及线圈电阻等数据及波形。具有储能、自动和手动低跳试验、断路器寿命试验以及（闭锁电源和干接点控制选配）等功能。配有高速热敏打印机，方便现场打印测试数据。
⑵、7寸彩色高亮屏（亮度可调节），太阳底下操作也清晰可见。菜单式操作，快速测试界面，一键操作，支持中英文输入。12路断口状态中文显示，时间、行程、速度及波形同屏显示，无需翻页查看数据。分析指定段平均速度，并在行程曲线标出，方便查看。内置21种常规类型断路器速度定义，只需选择开关类型，一键测量。
⑶、机内集成式操作电源，无须现场二次电源，使用方便快捷。可提供DC20～270V可调电源，电流20A。具有短路保护功能，如发生短路现象，1ms停止电压电流输出，发出滴滴报警声响，提示操作人员检查线路。独特的双回路电源设计，如合闸或分闸控制回路中的一路损坏，用另一路也可测试合闸和分闸。
⑷、配备直线传感器、旋转传感器，配专用固定多功能接头，安装极为方便，简捷。直线传感器30-1000mm长度任意设置，只需配传感器即可，仪器不需要返厂更改程序。
⑸、主机可存储100组现试验数据，机内实时时钟，便于存档。

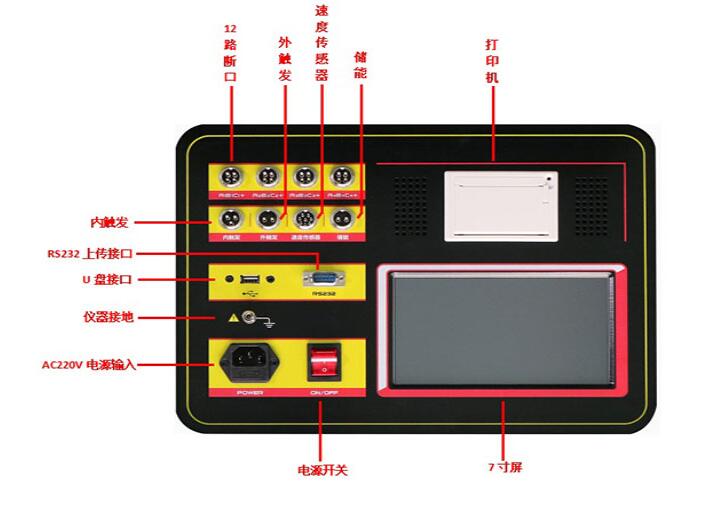

⑹、配备U盘接口及R232接口，数据保存到U盘，上传到计算机进行分析、保存、打印，R232接口可连接电脑联机操作（选配功能）。

⑺、内部抗干扰电路可满足500KV变电站内可靠使用。






























产品特征

⑴、适用于国内外生产的SF6开关、GIS组合电器、真空开关、油开关、真空接触器、特种断路器（列车断路器）。同时可测12路金属触头断口、6路主断口和6路辅助断口。断路器动作一次，得到时间、弹跳次数及时间、速度、线圈电流及线圈电阻等数据及波形。具有储能、自动和手动低跳试验、断路器寿命试验以及（闭锁电源和干接点控制选配）等功能。配有高速热敏打印机，方便现场打印测试数据。
⑵、7寸彩色高亮屏（亮度可调节），太阳底下操作也清晰可见。菜单式操作，快速测试界面，一键操作，支持中英文输入。12路断口状态中文显示，时间、行程、速度及波形同屏显示，无需翻页查看数据。分析指定段平均速度，并在行程曲线标出，方便查看。内置21种常规类型断路器速度定义，只需选择开关类型，一键测量。
⑶、机内集成式操作电源，无须现场二次电源，使用方便快捷。可提供DC20～270V可调电源，电流20A。具有短路保护功能，如发生短路现象，1ms停止电压电流输出，发出滴滴报警声响，提示操作人员检查线路。独特的双回路电源设计，如合闸或分闸控制回路中的一路损坏，用另一路也可测试合闸和分闸。
⑷、配备直线传感器、旋转传感器，配专用固定多功能接头，安装极为方便，简捷。直线传感器30-1000mm长度任意设置，只需配传感器即可，仪器不需要返厂更改程序。
⑸、主机可存储100组现试验数据，机内实时时钟，便于存档。
⑹、配备U盘接口及R232接口，数据保存到U盘，上传到计算机进行分析、保存、打印，R232接口可连接电脑联机操作（选配功能）。
⑺、内部抗干扰电路可满足500KV变电站内可靠使用。

产品别称

GKC-G1高压开关特性测试仪厂家-高压开关特性测试仪厂家-高压开关特性测试仪-开关特性测试仪-开关测试仪

产品参数

产品参数

时间测量 12路 固有分闸（合闸）时间
分闸（合闸）相内不同期
分闸（合闸）相间不同期之差
合闸（分闸）弹跳时间（弹跳次数）
内触发测试范围：0.01ms～10000ms，分辨率：0.01ms,
外触发测试范围：0.01ms～20000ms，
在200ms以内准确率：0.05%±1个字
测速范围
1mm传感器 0.01～25.00m/s
0.1mm传感器 0.001～2.50m/s
345°角度传感器 1周波/ 0.01°
行程范围 动触头行程（行程）    接触行程（开距）   过冲行程或返程（超程）
传感器测量范围
直线传感器：50mm，测量范围：0-50mm，分辨率:0.1mm
可选配100-1000mm任意长度的直线传感器
旋转传感器：345о旋转传感器，测量范围：0-1000mm，分辨率:0.1
 电流电阻范围 最大电流30A,分辨率：0.01A，电阻1000Ω，分辨率：0.01Ω
仪器电源 AC 220V ± 10%；50Hz ± 10%
直流电源输出 DC20～270V连续可调，DC220V≤ 20A(短时)。功率：4400W
外触发触发电压 AC/DC10-300V，电流≤120A
隔离开关或储能到位断路器测量范围 ⑴、电压输出：DC20～270V（可调）
⑵、电源输出时间：0.01-10秒（可设置）
⑶、断口信号最大采集时间为10秒
⑷、可测断口合、分闸时间、三相不同期、弹跳时间及次数
主机体积 360×260×170mm
使用环境 -20℃~+50℃
相对湿度 ≤90%

产品附件

本产品详细清单，请以说明书或代销合同为准

售后客服


★★★★★ 客服服务中心：027-61903638，我们将尽快安排电力工程师为您及时解答！

保修承诺


三年质保，一年包换，六个月包退，一个月试用

同时配套一站式的全面服务，公司会为每一个客户提供免费的专业技术服务和现场指导工作，公司拥有一组完善的客服系统，为客户提供一对一的售前、售中、售后三大服务环节，为每一位客户免除后顾之忧，树立公司以客户为中心的精神。

在湖北四方国瑞电力控股有限公司长达近30年的不懈努力与坚持以品质为核心理念运行中，如今，产品品质保障已经成为电力预防性试验行业独有不可复制的核心竞争优势，在市场上已经树立良好的口碑形象。除了把控好产品的卓越品质以外，同时也离不开专业、经验丰富的电力团队。

用户至上和诚信为本是我们的服务宗旨，而质量是四方国瑞生命的保证，实现三年保修/一年包换/六个月包退/一个月试用/终身维护的服务承诺，正是验证了公司对产品质量的信心所在，而信心的来源，正是因为我们拥有优厚的产品质量!
