SF-A30全智能多次脉冲电缆故障测试仪【厂家直供】

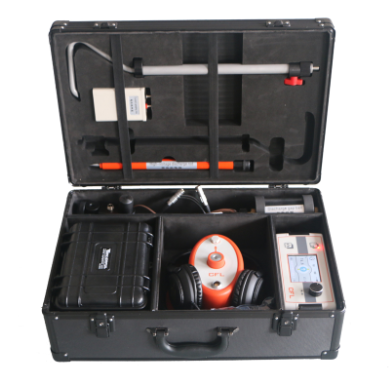

    SF-A30全智能多次脉冲电缆故障测试仪是迎合工业级电力行业方案和IT时代的快速发展,将原来电缆故障测试仪的局限性用工控嵌入式计算机平台系统、网络服务业务、USB通信技术系统化,极大提高了仪器的使用功能和利用价值以及便捷的现场环境操作。多次脉冲电缆故障测试仪最大特点就是规避了90%复杂的高阻故障波形难以读取的缺陷,测试软件自动识别卡位读取故障距离,特别对于日益增多的地埋电缆故障提供了一套独有多方案的服务方式和管理学习软件。整套系统满足中华人民共和国电力行业标准《DL/T849.1~ DL/T849.3-2019》电力设备专用测试仪器通用技术条件,生产遵循中华人民共和国制造计量器具许可证陕制00000548号,该套设备型号、品牌已在国家工商总局备案,国家电网,南方电网的合格供应商产品。该系统测试由系统主机、多次脉冲产生器、故障定位仪和电缆路径仪四部分组成,用于电力电缆各类故障的测试,电缆路径、电缆埋设深度的寻测和电缆档案资料的日常维护管理。以及铁路机场信号控制电缆和路灯电缆故障的精确测试。

  • ㊣ 湖北大型电力试验设备生产基地
  • ㊣ 始于1986年,30多年生产制造经验,只专注电力试验设备领域,品质更有保障

  • 产品咨询、购买、维护服务,欢迎致电 027-61903638 联系我们

产品简介

SF-A30全智能多次脉冲电缆故障测试仪是迎合工业级电力行业方案和IT时代的快速发展,将原来电缆故障测试仪的局限性用工控嵌入式计算机平台系统、网络服务业务、USB通信技术系统化,极大提高了仪器的使用功能和利用价值以及便捷的现场环境操作。多次脉冲电缆故障测试仪最大特点就是规避了90%复杂的高阻故障波形难以读取的缺陷,测试软件自动识别卡位读取故障距离,特别对于日益增多的地埋电缆故障提供了一套独有多方案的服务方式和管理学习软件。整套系统满足中华人民共和国电力行业标准《DL/T849.1~ DL/T849.3-2019》电力设备专用测试仪器通用技术条件,生产遵循中华人民共和国制造计量器具许可证陕制00000548号,该套设备型号、品牌已在国家工商总局备案,国家电网,南方电网的合格供应商产品。该系统测试由系统主机、多次脉冲产生器、故障定位仪和电缆路径仪四部分组成,用于电力电缆各类故障的测试,电缆路径、电缆埋设深度的寻测和电缆档案资料的日常维护管理。以及铁路机场信号控制电缆和路灯电缆故障的精确测试。

产品特征

    ◆ 国内领先采用工控嵌入式计算机平台系统,全电脑XP系统操作平台,集成化软件测试,并配有电缆故障测试软件和电缆资料管理学习软件。
    ◆ 国内领先采用12.1in大屏幕触摸系统,触摸笔触控鼠标双操控,高亮屏显示,适应户外阳光下使用,锂电供电、方便现场测试。工程塑料机箱,防震防潮实现极强稳定性。
    ◆ 采用最新的USB通信接口,采集信号稳定,主机可自动选择最低3.25MHz、最高达250MHz八种采样频率,自适应脉宽,能满足不同长度电缆的测试要求,减少了粗测误差,提高了测试精度。
    ◆ 软件实现低压脉冲、多次脉冲法全自动识别搜索,波形故障拐点自动卡位,故障距离仪器自动读取并显示,同屏三区显示波形, 同屏随机显示十个低压脉冲波形供选择,同时实现自动和人为处理两种模式,使得对波形实现双重卡位操作,双游标移动可精确到0.15米,提高粗测精度,减少波形误差。

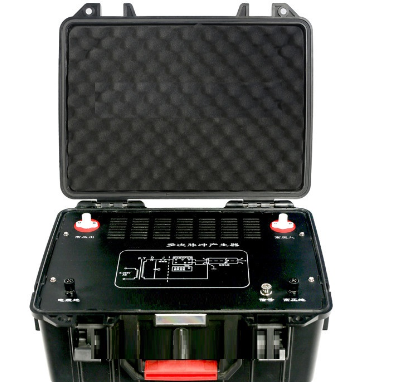

    ◆ 独特的多次脉冲法产生器设计,现场无须倒线即可完成三种方法测试,且一次放电,可得十次低压短路脉冲波形,大大降低了大振荡的干扰,多次脉冲产生器体积小,重量仅为5KG,真正实现全套设备轻便化。
    ◆ 主机支持主机自带WIFI接收功能,专用3G软件可随时实现专家远程现场实时测试技术服务,专家远程操控用户主机,业务技术配备手机安卓版测试软件,给用户现场测试提供随时随地及时、准确波形分析和交流指导,使您无忧工作。
    ◆ 内置现场波形和现场实物接线内领先全新的8.4kg SF-G35高频高压电源替换65kg试验变压器和操作箱,SF-G25内置电容一体化高频高压电源高压冲击部分,适用范围广,真正综合轻便化,国内领先。

产品别称

SF-A30全智能多次脉冲电缆故障测试仪-全智能多次脉冲电缆故障测试仪-电缆故障测试仪-湖北四方国瑞电力控股有限公司

产品参数

    ◆ 可测试各种35KV以下不同电压等级、不同截面、不同介质及各种材质的电力电缆的各类故障,包括:开路、短路、低阻、高阻泄漏、高阻闪络性故障。
    ◆ 可测试铁路通信控制电缆、路灯电缆、机场信号电缆的各类故障。
    ◆ 可测量长度已知的任何电缆中电波传播的速度。
    ◆ 可测试电力电缆埋设路径及埋设深度。
    ◆ 显示方式:12.1英寸工业级液晶触摸屏(XP平台)
    ◆ 测试方法:低压脉冲法、冲闪电流法、多次脉冲法
    ◆ 存储空间:固定8G
    ◆ 测试距离:不小于60km                ◆ 操作方式:双操作,触摸笔兼触控鼠标操作
    ◆ 最短测试距离(盲区):0-5米或无盲区
    ◆ 精确定点误差:±0.2m            ◆ 测试误差:系统误差小于±1%
    ◆ 多次脉冲产生器:冲击电压≤40KV
    ◆ 待机时间:可连续使用6小时左右                ◆ 主机重量:6.2kg
    ◆ 温度:-20℃~+40℃
    ◆ 外形尺寸:180mm×300mm×400mm                         ◆ 相对湿度: ≤80%
    ◆ 分辨率:V/fm;V为传波速度m/μs;软件游标0.10米。
    ◆ 仪器采样频率:3.125 MHz 、6.25MHz、12.5MHz、25MHz、50MHz、100MHz、200 MHz、250 MHz;

    脉冲宽度:50ns、80 ns、100ns、200 ns、1μs、2μs、5μs、10μs(软件自动匹配);

    ◆ 电源与功耗:AC 220V±10% 不大于15W
                   DC 12V(7AH)84瓦特/小时不大于20W


    路径仪技术指标:

     探测距离: < 15km                       探测深度: ≤ 3m               路由误差:<5cm

    发射机:

     输出频率:发射频率9.82kHz                   输出功率:2W

    路由接收机:

     输 入 频 率: 9.82kHz            外形尺寸:180mm×300mm×400mm              探测埋深误差: ±5cm

    ◆供电9V层叠电池,连续工作8小时
    SF-G35电缆测试高频定位电源:
    ◆ 最高工作直流负电压:≤35KV    ◆ 显示电压值误差:<±2%
    ◆ 最小放电周期3.2秒                   ◆ 工作环境:输入电源 :220V±10%  50Hz±2Hz
    ◆ 工作湿度(相对):≤80%        ◆ 最大工作电流 :≤30mA
    ◆ 放电能量:≤2450J/3.5S          ◆ 最大功耗:<1.5KVA、最大烧穿功率  1000W
    ◆ 海拔高度:1000米                    ◆ 工作温度 :-10℃-40℃

产品附件

本产品详细清单,请以说明书或代销合同为准

售后客服


★★★★★ 客服服务中心:027-61903638,我们将尽快安排电力工程师为您及时解答!

保修承诺


三年质保,一年包换,六个月包退,一个月试用

同时配套一站式的全面服务,公司会为每一个客户提供免费的专业技术服务和现场指导工作,公司拥有一组完善的客服系统,为客户提供一对一的售前、售中、售后三大服务环节,为每一位客户免除后顾之忧,树立公司以客户为中心的精神。

在湖北四方国瑞电力控股有限公司长达近30年的不懈努力与坚持以品质为核心理念运行中,如今,产品品质保障已经成为电力预防性试验行业独有不可复制的核心竞争优势,在市场上已经树立良好的口碑形象。除了把控好产品的卓越品质以外,同时也离不开专业、经验丰富的电力团队。

用户至上和诚信为本是我们的服务宗旨,而质量是四方国瑞生命的保证,实现三年保修/一年包换/六个月包退/一个月试用/终身维护的服务承诺,正是验证了公司对产品质量的信心所在,而信心的来源,正是因为我们拥有优厚的产品质量!
