MFM10电缆外护套故障智能定位系统可解决单相主绝缘故障预定位、外护套耐压试验（0-10kV）、外护套绝缘评价、外护套故障距离预定位。与ESG NT联合使用，可解决外护套故障点的精确定点。该系统满足中国GB50150-2006《电气设备交接试验标准》外护套耐压试验规程；采用领先的智能电压比较法预定位，摆脱了传统电桥法依赖远端短路线截面积与被测电缆金属护层截面积相同的限制，测试过程全自动化，直接在MFM10主机液晶显示故障点距离，测试过程非常方便。MFM10的电压比较法不仅能在电缆终端头测量故障距离，也能在两组中间接头之间测试。精确定点采用创新的双极性跨步电压法，定点能力更简单、更快速、更准确。适合电网供电、发电、铁路、地铁、核电、工厂矿山等380V电缆接地故障或6kV-500kV电缆外护套故障的精确定点，更简单、更快捷，单芯和三芯电缆均适用。

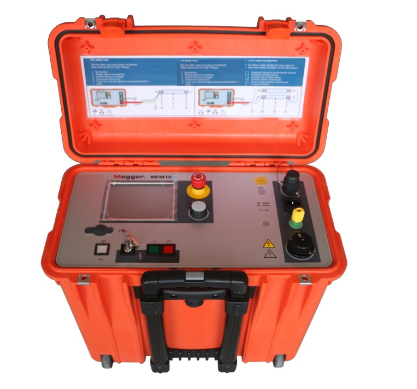

（一） MFM10技术参数
|
项目 |
参数 |
|
输出电压 |
0 —10 kV DC，双极性 |
|
输出电流 |
750mA 在0-0.4kV时；200 mA 在0.5-1.5 kV时； |
|
最大测试容量 |
25 µF |
|
精确定点 |
0—10 kV DC，脉动 |
|
预定位原理
测试精度 |
电压比较法法 (全自动)
±0.1% |
|
交流电源 |
90 V — 240 V，50 / 60 Hz |
|
内置电池 |
NiMH (340 Wh) |
|
使用内置电池时的工作时间 |
2小时 |
|
功耗 |
最大800 VA |
|
显示器 |
320 x 240 点阵液晶，LED 背光，触摸屏 |
|
接口 |
USB 2.0 |
|
内存 |
2 GB闪存 |
|
数据记录 |
可以使用U盘 |
|
工作环境温度 |
-25 °C ... +55 °C |
|
贮存环境温度 |
-40 °C ... +70 °C |
|
工作环境湿度 |
最大 93% |
|
外形尺寸 (W x H x D) |
500 x 457 x 305 mm |
|
重量 |
25 kg |

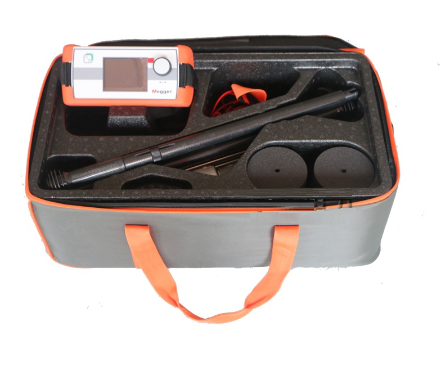

(二)ESG NT技术参数
|
项目 |
参数 |
|
检流计灵敏度 |
＜5µV….200V |
|
补偿增益 |
±100% |
|
测试范围调整 |
自动调整测量范围 |
|
不带放大器时的输入电阻 |
最大650kΩ |
|
电源 |
6×1.5V，5号电池 |
|
重量 |
1 kg |
|
尺寸 (L x W x H) |
210 x 90 x 120 mm |
|
显示器 |
TFT 彩色高亮，320 x 240点阵 |
|
操作模式 |
一键式操作 |
|
跨步电压显示 |
图形化显示跨步电压极性及幅值 |
|
零位调整 |
自动零位调整 |
|
工作温度 |
-20°C - 55°C |
|
自动滤除干扰 |
抑制50/60Hz、16⅔Hz、100/120Hz频率的干扰； 消除直流电压DC的干扰 |
| 文件名 | 点击下载 |
| MFM10电缆外护套故障智能定位系统【厂家直供】 说明书 | |
| MFM10电缆外护套故障智能定位系统【厂家直供】 检定证书 |

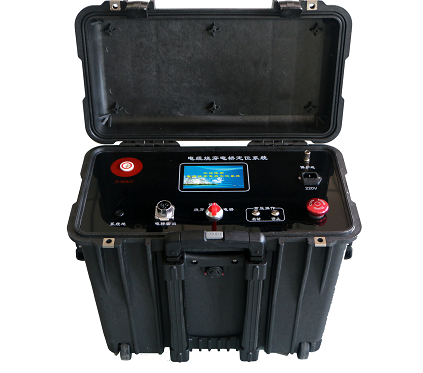

SF-MB10电缆烧穿电桥定…
