高压耐压设备/串联谐振   |  打印此页

变频串联谐振【厂家直供】

    适用于大容量,高电压的电容性试品的交接和预防性试验 参考标准:GB 50150-2016,DL/T 849.6-2016,DL/T 474.4-2018 装置具有过压、过流、零位启动、系统失谐(闪络)等保护功能

  • ㊣ 湖北大型电力试验设备生产基地
  • ㊣ 始于1986年,30多年生产制造经验,只专注电力试验设备领域,品质更有保障

  • 产品咨询、购买、维护服务,欢迎致电 027-61903638 联系我们

产品简介

变频串联谐振

适用于大容量,高电压的电容性试品的交接和预防性试验

参考标准:GB 50150-2016,DL/T 849.6-2016,DL/T 474.4-2018

装置具有过压、过流、零位启动、系统失谐(闪络)等保护功能

整个装置单件重量很轻,便于现场使用

采用了DSP平台技术

注: 关于产品购买、技术维护等服务,欢迎致电! 联系我们027-61903638 四方国瑞电力

产品简介 Product Introduction

该装置主要针对交联电缆、水力发电机、主变、母线、GIS等的交流耐压试验,具有较宽的适用范围,是地、市、县级高压试验部门及电力安装、修试工程单位理想的耐压设备。

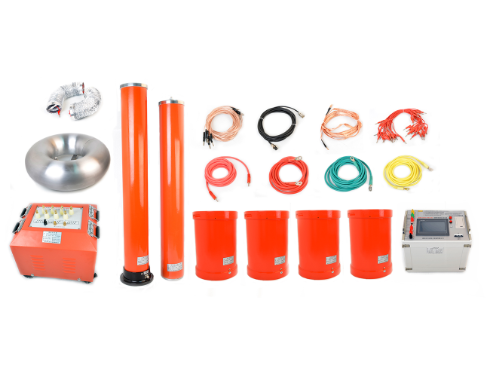

该装置主要由变频控制电源、激励变压器、电抗器、电容分压器、补偿电容器(选配)组成。

产品别称 串联谐振|变频谐振|变频串联谐振|串联谐振试验设备|串联谐振耐压装置|变频串联谐振供应批发|四方国瑞电力












产品参数 Product Parameters

工作环境

环境温度 -100oC-50oC

相对湿度 ≤90%RH

海拔高度 ≤1000m

装置主要技术参数及功能

额定容量 324kVA

输入电源 三相380V电压,频率为50Hz

额定电压 54kV

额定电流 6A

工作频率 30-300Hz

装置输出波形 正弦波

波形畸变率 输出电压波形畸变率≤1%

工作时间 额定负载下允许连续60min;过压1.1倍1分钟

温升 额定负载下连续运行60min后温升≤65K

品质因素 装置自身Q≥30(f=45Hz)

保护功能 对被试品具有过流、过压及试品闪络保护(详见变频电源部分)

测量精度 系统有效值1.5级

激励变压器

额定容量 9kVA

输入电压 0-400V,单相

输出电压 3kV

结构 干式

重量 约50kg

变频电源

额定输出容量 18kW

工作电源 380±10%V(三相),工频

输出电压 0-400V,单相

额定输入电流 45A

额定输出电流 45A

电压分辨率 0.01kV

电压测量精度 1.5%

频率调节范围 30-300Hz

频率调节分辨率 ≤0.1Hz

频率稳定度 0.1%

运行时间 额定容量下连续60min

噪声水平 ≤50dB

高压电抗器

额定容量 54kVA

额定电压 27kV

额定电流 2A

电感量 68H/单节

品质因素 Q≥30(f=45Hz)

结构 干式

重量 约75kg

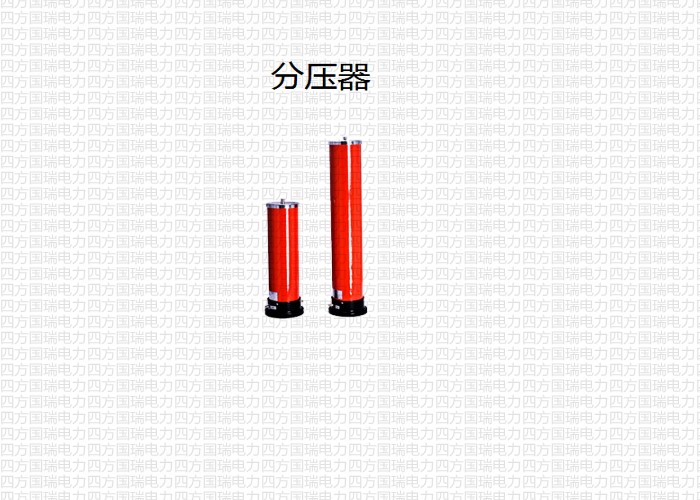

电容分压器

额定电压 60kV

高压电容量 2500pF

介质损耗 tgσ≤0.5%

分压比 1000:1

测量精度 有效值1.5级

重量 约10kg

注:

1.产品外观以实际产品为准,技术参数与型号如有变动,恕不另行通知。如有盗用或复印行为,将追究法律责任。

2.了解更多四方国瑞电力信息请进入 产品中心 。服务热线:027-61903638

产品特征 Product Characteristics

1、装置具有过压、过流、零位启动、系统失谐(闪络)等保护功能,过压过流保护值可以根据用户需要整定,试品闪络时闪络保护动作,以保护式品。

2、整个装置单件重量很轻,便于现场使用。

3、装置具有三种工作模式,方便用户根据现场情况灵活选择,提高试验速度,工作模式为:全自动模式、手动模式、自动调谐手动升压模式。

4、能存储和异地打印数据,存入的数据编号是数字,方便的帮助用户识别和查找。

5、装置自动扫频时频率起点可以在规定范围内任意设定,同时液晶大屏幕显示扫描曲线,方便使用者直观了解是否找到谐振点。

6、采用了DSP平台技术,可以方便的根据用户需要增减功能和升级,也使得人机交换界面更为人性化。

产品证书 Product Certificate

企业产品严格按照国际、国家标准及行业规程生产,通过国家、各省级、市级电力研究所、计量中心及电力权威部门的检测,全面通过ISO9001国际质量管理体系认证、中华人民共和国制造计量器具许可证、GB/T19001-2016质量管理体系要求、GB/T24001-2016环境管理体系要求、GB/T45001-2020职业健康安全管理体系要求。

产品特征

产品别称

产品参数

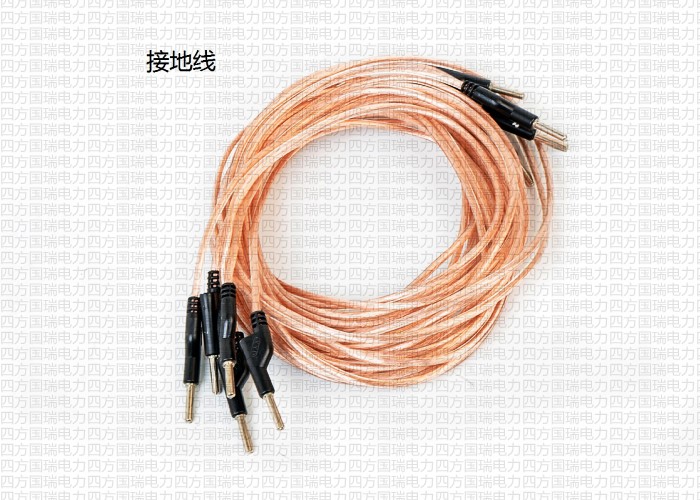

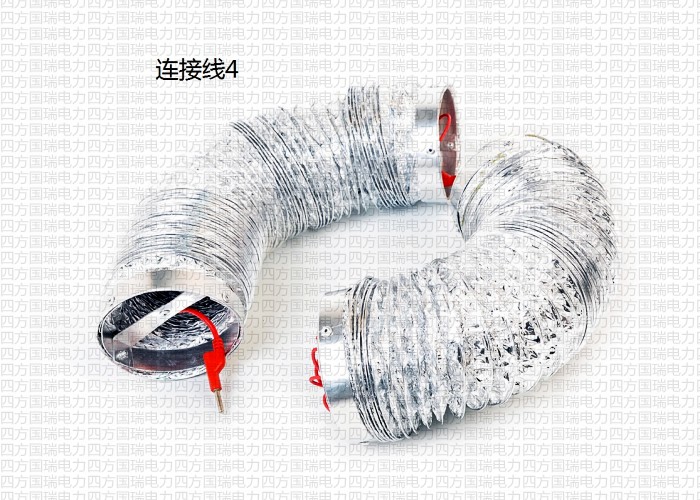

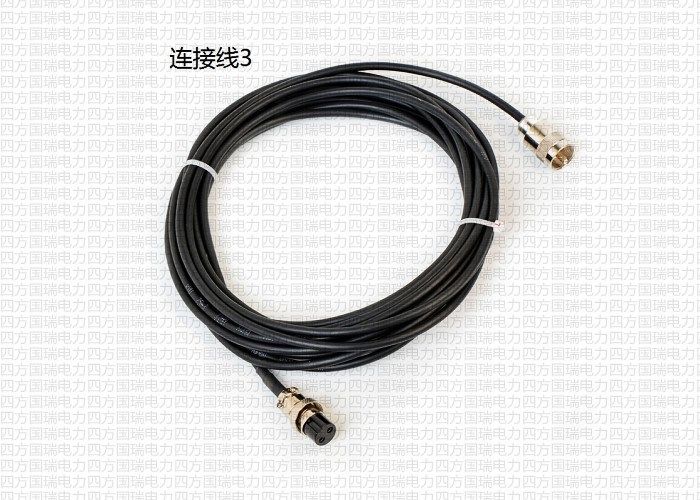

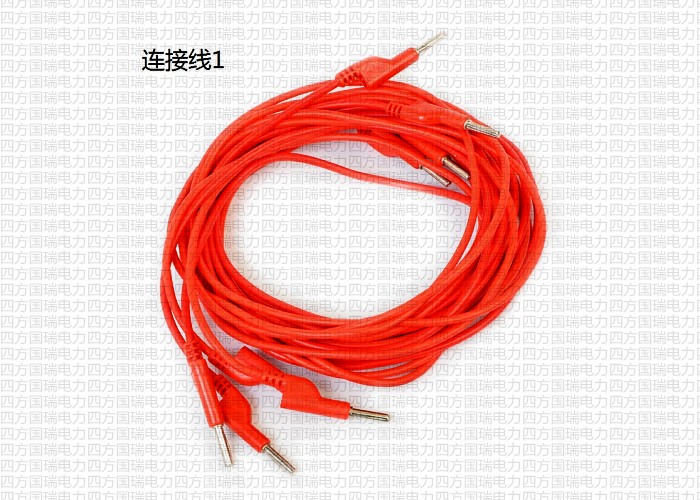

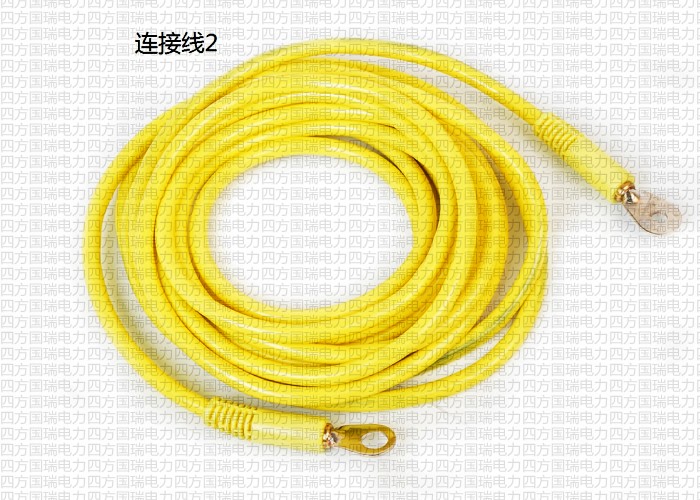

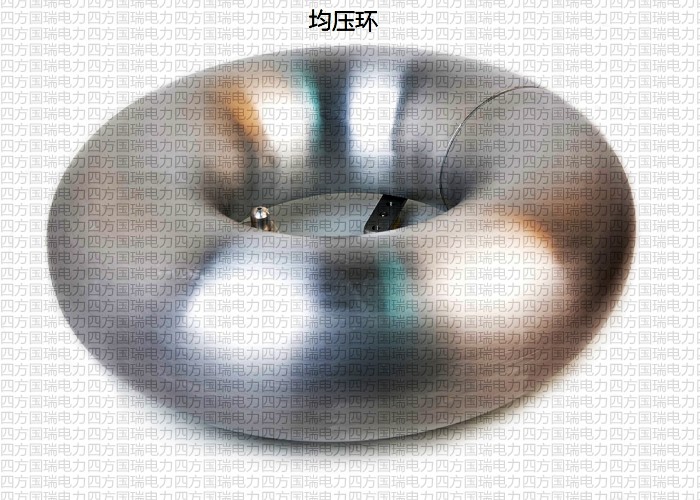

产品附件

本产品详细清单,请以说明书或代销合同为准

售后客服


★★★★★ 客服服务中心:027-61903638,我们将尽快安排电力工程师为您及时解答!

保修承诺


三年质保,一年包换,六个月包退,一个月试用

同时配套一站式的全面服务,公司会为每一个客户提供免费的专业技术服务和现场指导工作,公司拥有一组完善的客服系统,为客户提供一对一的售前、售中、售后三大服务环节,为每一位客户免除后顾之忧,树立公司以客户为中心的精神。

在湖北四方国瑞电力控股有限公司长达近30年的不懈努力与坚持以品质为核心理念运行中,如今,产品品质保障已经成为电力预防性试验行业独有不可复制的核心竞争优势,在市场上已经树立良好的口碑形象。除了把控好产品的卓越品质以外,同时也离不开专业、经验丰富的电力团队。

用户至上和诚信为本是我们的服务宗旨,而质量是四方国瑞生命的保证,实现三年保修/一年包换/六个月包退/一个月试用/终身维护的服务承诺,正是验证了公司对产品质量的信心所在,而信心的来源,正是因为我们拥有优厚的产品质量!

资料下载


文件名 点击下载
变频串联谐振【厂家直供】 说明书
变频串联谐振【厂家直供】 检定证书
