工频串联谐振升压装置(CVT)
中文名称::工频串联谐振升压装置(CVT)
英文名称::AC Resonance Test System for CVT

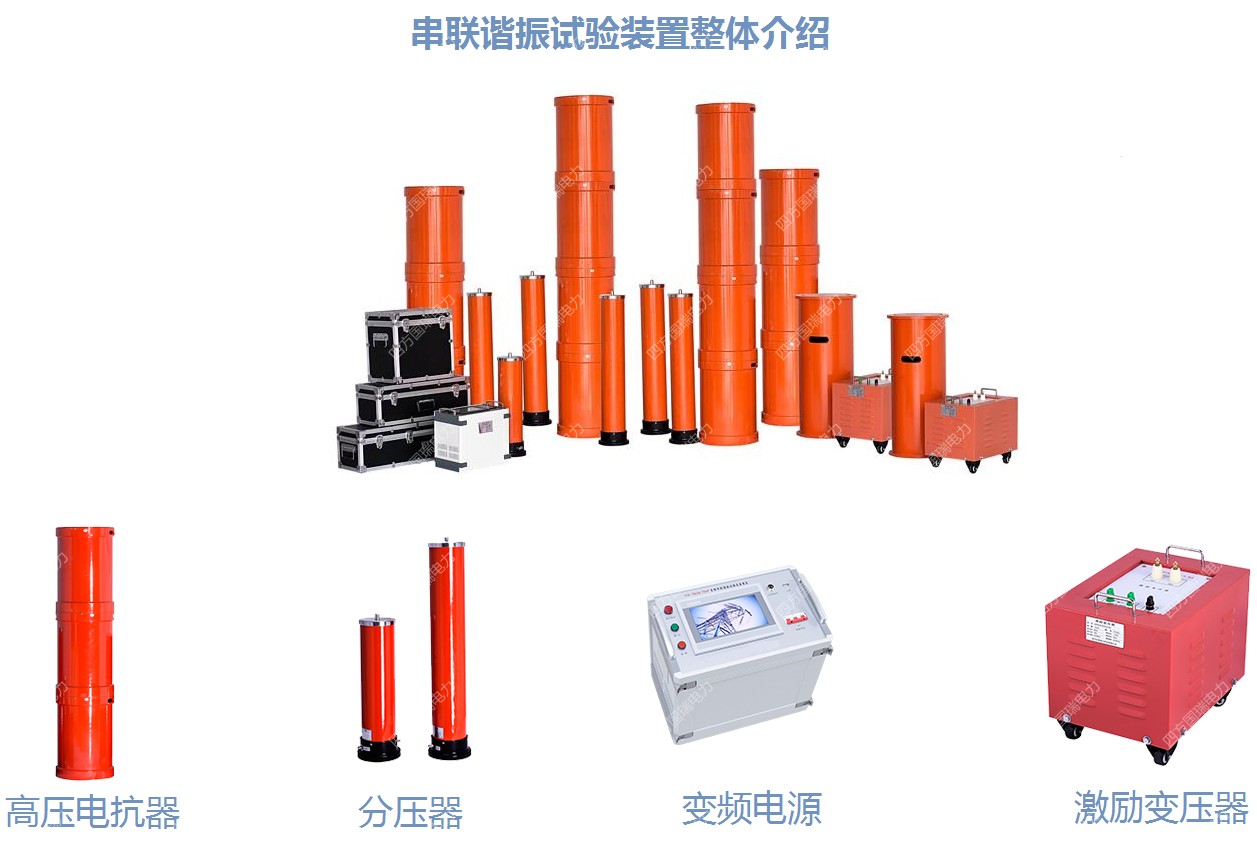

工频串联谐振升压装置(CVT)组成:变频源,励磁变,电抗器,分压器,电容器,控制箱
工频串联谐振升压装置(CVT)原理:CVT校验用谐振升压装置在进行校验时,试验频率必须在50Hz的条件下进行,同时现场地理条件复杂,传统的实验装置已经很难满足现场搬运、试验的要求,工频串联谐振升压装置(CVT)是国内最先用于现场校验的可调式谐振装置。
工频串联谐振升压装置(CVT)试验对象:广泛用于国内500kV及以下的电容式电压互感器的现场校验
技术参数—— Parameters
以下参数为产品标准参数,如需帮助,请致电客服。我们承诺,产品出厂严格质检,确保质量与性能。
产品咨询与定制,欢迎致电:027-61903638 手机13871319625
型号额定容量(KVA)输入电源
(V)额定电压
(kV)额定电流
(A)工作频率
(Hz)波形
畸变率工作时间温升品质因素测量精度110kV CVT谐振升压装置40220/380800.550输出电波
形畸变率
≤1%额定负载下允许连续15min
过压1.1倍1分钟额定负载下连续运行15min后温≤65K
装置自身
Q≥15(f=50Hz)系统有效值
1.5级220kV CVT谐振升压装置80220/3801600.5500kV CVT谐振升压装置36038036011000kV CVT谐振升压装置10503807001.5
一体式可调电抗器参数
项目技术参数额定工作电压160kV-700kV额定工作电流0.5A、1A、1.5A额定电感量范围480-1050H额定调节间隙范围0-140mm连续工作时间15min温升小于60度工作频率50Hz可调电抗器体积Ф500*1500mm
分体式可调电抗器参数
项目技术参数额定容量20kVA额定电压40kV额定电流0.5A品质因素Q≥16额定电感量范围252H±20%连续工作时间15min可调电抗器体积Ф280*600mm重量约60kg/节
分体式固定电抗器参数
项目技术参数额定容量20kVA额定电压40kV额定电流0.5A品质因素Q≥16电感量232H连续工作时间15min可调电抗器体积Ф280*335mm重量约35kg/节
控制箱参数
项目技术参数额定输出容量5kVA-60kVA工作电源220/380V±10%V 工频输出电压0 - 250V/400V额定输出电流25A-150A运行时间额定容量下连续15min温升额定容量下连续运行15min元器件最高温≤65K噪声水平≤50dB重量约12kg
主要功能—— Features
1、输出电压电流波形良好,失真度小于0.5%
2、需要电容量小,所需电源容量为试验容量的1/Q倍,而Q值可以做到20~60
3、不需要过压保护,当试品发生击穿时,系统失谐,谐振高压消失,电抗器立即起到限制短路电流的作用,不会加剧对试品的损坏
4、便于现场搬,该装置为干式组合串联谐振装置,由励磁变压器和多个谐振电抗器组成,单个组成单元体积小,重量轻
5、保护功能完善,具备零位保护(电压输出控制旋钮不在零位时,禁止系统启动),过压保护,过流保护,闪络保护等功能,保证了系统的可靠性
