产品简介

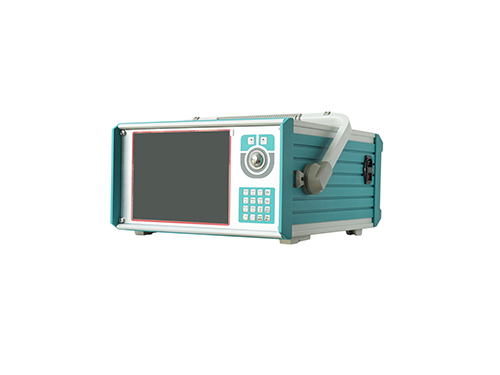

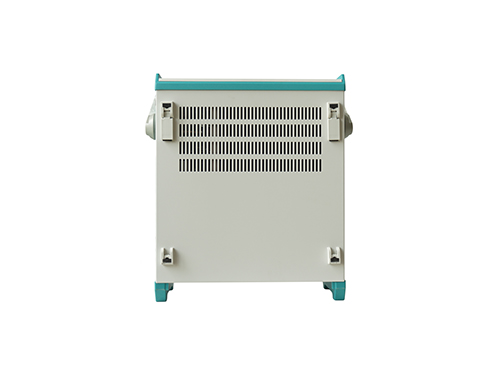

SFTP-60B微机继电保护测试仪系统(6相工控机型)本装置采用高性能工控机作为控制微机，直接运行Window操作系统。试验的全过程及试验结果均在液晶显示屏上显示，全套汉字化操作界面，清晰亮丽，直观方便。微机继电保护测试仪对测试装置是保证电力系统安全可靠运行的一种重要测试工具。随着计算机技术、微电子技术、电力电子技术的飞速发展，应用最新技术成果不断推出新型高性能继电保护测试装置是技术进步的必然趋势。SFTP-60B微机继电保护测试仪(6相工控机型)参照了原电力部颁发的《微机继电保护试验装置技术条件》的基础上，认真总结前几代产品的开发、生产经验，并采用现代最新数字技术、高精密电子器件、微机系统及新线路、新结构研制而出。可独立完成微机保护、继电保护、励磁、计量、故障录波等专业领域内的装置测试，广泛应用于电力、石化、冶金、铁路、航空、军事等行业的科研、生产和电气试验现场，以及110KV以上的大型变电站。
产品特征
1、精度：0.2%，工控机(六相)，6U+6I，除微机继电保护装置全套试验外，更方便微机差动保护、备自投、厂用电快切等试验，12路自由模式，可以通过软件自由组合
2、双操作模式(单机操作+外接电脑，两种方式功能完全一致)，工控机WindowsXP操作系统
3、8.4寸大屏幕高分辨力彩色TFT液晶显示屏，双USB接口，10开入、8对开出量.
产品别称
微机继电保护测试仪、微机继保仪、继电保护测试仪、六相继电保护测试仪、继保测试仪、继保校验仪、六相继保校验仪、继保仪、六相继保测试仪、六相继电保护校验仪
产品参数
输出精度 0.2级
六相电流输出时每相输出 0～30A
三相电流输出时每相输出 0～60A
六相并联电流输出 0～180A
相电流长时间允许工作值 10A
相电流最大输出功率 80VA
六相并联电流最大输出时允许工作时间 10s
频率范围(基波) 0～1000Hz
谐波次数 0～20 次
直流电流输出
输出精度 0.5级
电流输出 0～±10A/每相
最大输出负载电压 20V
交流电压输出
输出精度 0.2级
相电压输出(有效值) 0～120V
线电压输出(有效值) 0～240V
相电压/线电压输出功率 80VA / 100VA
频率范围(基波) 20～1000Hz
谐波次数 1～20次
直流电压输出
输出精度 0.5级
相电压输出幅值 0～±160V
线电压输出幅值 0～320V
相电压/线电压输出功率 70VA / 140VA
开关量及时间测量
开关量输入
10对
空节点：1~20mA,24V
电位接点介入："0":0~+6V;"1":+11V~+250V
开关量输出
8对
DC:220V/0.2A;AC:220V/0.5A
时间测量 测量范围：0.1ms~9999s；测量精度：0.1ms
体积重量
外形尺寸 360*425*215mm
单机重量 20KG
供电电源 AC 220V±10%，50±HZ，10A
环境温度 -10℃~+50℃
